第 2 章 操作顺序书 2- 5. 配件更换 238 40167587 ： SHIM_ UPPER _EDG E 6. 测厚计 t0 .05 请确保不会陷 入的差距。 如果测厚仪 t0. 05 可以插入。添加垫 片。添加在中心两 个地方。放置垫片在上 牙的下侧。 可在此处使用的垫片示 于下表中。 螺丝孔已成为 U 形。没 有必要去除固定螺钉 。 上刀片固定螺钉拧紧扭 矩 ( 中央 4 箇所 ) ： 8N ・ m 上刀片固定螺钉拧紧扭 矩…
第
2
章
操作顺序书
2-5.
配件更换
237
下刀片交换
1
. 刀具单元倒置，将其放在工作台的顶部。
请的坚定支持，是不稳定的。请使用箱形。
※参阅工作要戴手套。

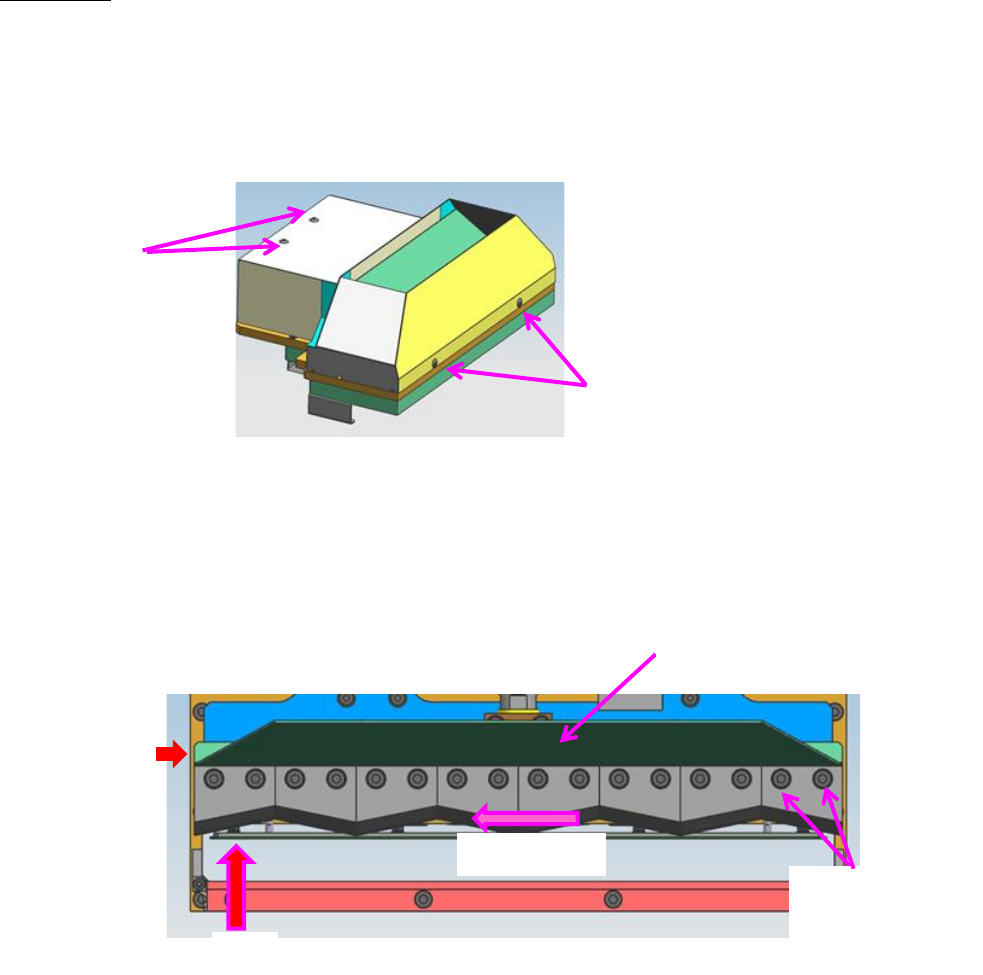

2. 取下护罩固定螺丝×4。取下护罩。
3.
取下下齿固定螺丝(每两个)。取下下齿。
4. 下齿是对称的形状。小心地安装新的刀片。
安装说明
它将开始从左侧边缘安装。
请顶住滑动底座的阶梯面以及相邻的下齿安装。
其次是组装的牙齿。这是左对齐。
下刀片固定螺钉拧紧扭矩：8N・m
5.
使用测厚仪 t0.01，以确保两端和中心部分之间的间隙。
a：测厚仪不能插入到两端。测厚仪可以在中心插入。 → 继续执行步骤 6
b：测厚仪不能插入到两端。测厚仪不能在中心插入。 → 执行以下步骤，再次检查。
c：测厚仪可以插入两端。测厚仪可以在中心插入。 → 执行以下步骤，再次检查。
它是 b 或 c 的情况下。放置垫片在上牙的下侧。
它拧紧到规定的扭矩。
上刀片固定螺钉拧紧扭矩(中央 4 箇所)：8N・m
上刀片固定螺钉拧紧扭矩(両端 2 箇所)：2N・m
螺丝
螺丝
下齿护罩
下齿固定螺丝
每两个
推.
端面对齐
这是左对齐
第
2
章
操作顺序书
2-5.
配件更换
238
40167587：SHIM_UPPER_EDGE
6. 测厚计 t0.05 请确保不会陷入的差距。
如果测厚仪 t0.05 可以插入。添加垫片。添加在中心两个地方。放置垫片在上牙的下侧。
可在此处使用的垫片示于下表中。
螺丝孔已成为 U 形。没有必要去除固定螺钉。
上刀片固定螺钉拧紧扭矩(中央 4 箇所)：8N・m
上刀片固定螺钉拧紧扭矩(両端 2 箇所)：2N・m
额外的垫片卡
厚度
零件号
产品名称
ｔ
0.02
40084713
E_BANK_SHIM_0.02
ｔ
0.03
40084714
E_BANK_SHIM_0.03
ｔ
0.05
40084715
E_BANK_SHIM_0.05
ｔ
0.10
40084699
E_BANK_SHIM_0.10
7. 调整后，护罩由附加完成。
它必须安装在手台车。请参阅切割器单元拆卸/安装。
调整垫片的量的间隙。
在 b 的情况下：取出垫片
在 c 的情况下：添加垫片
放置垫片在上牙的下侧。
第
2
章
操作顺序书
2-5.
配件更换
239
2-5-5.
支撑装置的更换要领
必需工具
・六角扳手 ・高度
73mm
治具块规
・厚薄规
拆卸
以手动操作使传送轨道从要更换的工作台装置上退避，关断机器的电源。
松开工作台的固定螺丝×8 个，卸下工作台。
拆下支撑电动机、传感器的中継连接器。
（如是
Unit_2_
后侧，从装置后侧看，右方里边下部有中継连接器。）
