第
2
章
操作顺序书
2-5.
配件更换
243
支撑原点、限位传感器的拆卸
在装有传感器的支撑基座上标出划线。
（目的在于使传感器的安装位置能够重现）
松开传感器安装螺丝×2 个，卸下传感器。
安装时沿划线安装。
安装后，将滚珠丝杠左右移动，确认传感器 DOG 与传感器不发生干涉。
安装支撑装置
按照与拆卸相反的操作顺序安装到机器上。
校准的实施
接通机器的电源，通过用户切换选择“Service”。
打开校准画面，实施“机器调整”→“支撑台（后 L）”。
（使用高度 73mm 的治具块规）
限位传感器
限位传感器
支撑基座
传感器 DOG
第
2
章
操作顺序书
2-5.
配件更换
244
2-5-6. 更换贴片头单元
要把贴片头单元从机器中拆下进行维护时，或者因为贴片头装置发生故障而需要更换时，拆卸和安装贴
片头的操作步骤如下

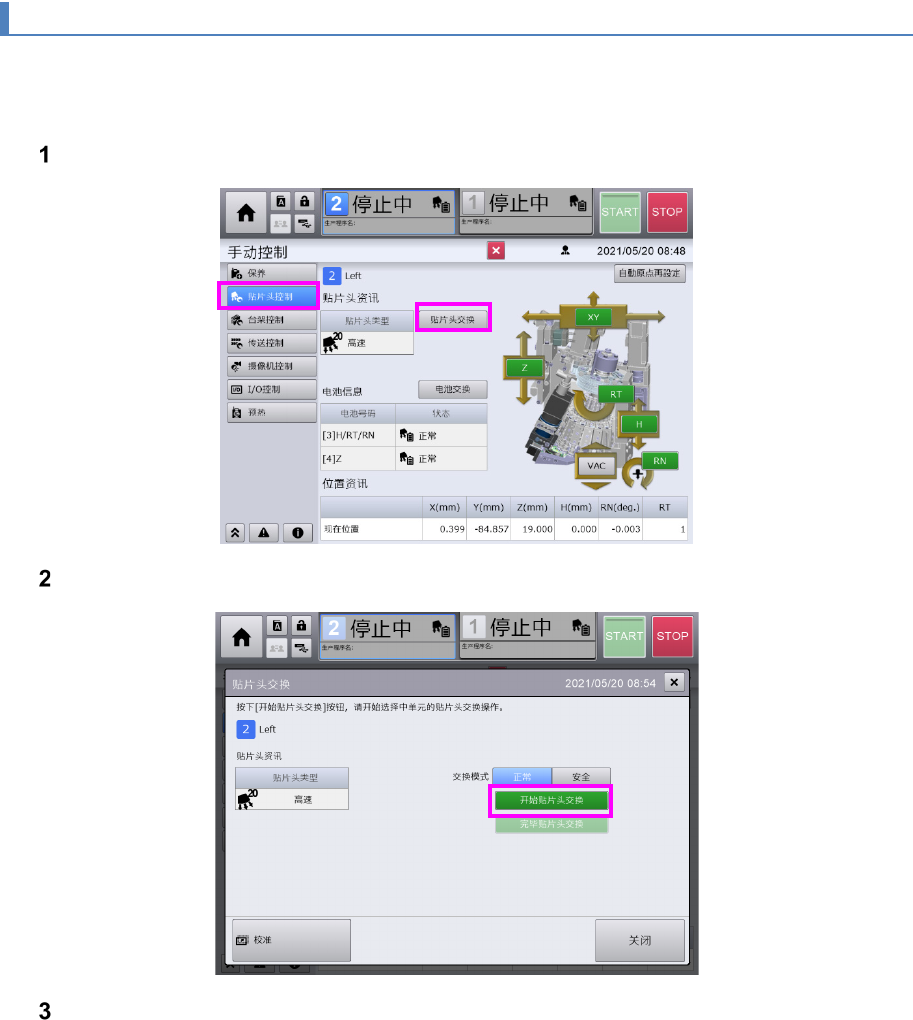

选择手动控制菜单中的［贴片头控制］，按［贴片头交（更）换］。
切换到贴片头交换菜单后，按［开始贴片头交（更）换］。
按［恢复］。
贴片头单元将向交（更）换位置移动。
贴片头向交（更）换位置移动，切换到下一画面后，请进行贴片头单元的拆卸。
画面左下会显示「请开始贴片头交（更）换操作。」的提示信息。
第
2
章
操作顺序书
2-5.
配件更换
245
拧松红圆圈处的 4 根固定贴片头单元的螺丝。拧松 4 根蓝色的螺丝。
使线缆连接器的锁紧杆向逆时针方向旋转，拔下连接器。
线缆连接器
锁紧杆
固定螺丝
贴片头单元左侧面
贴片头单元右侧面
