第 2 章 操作顺序书 2- 5. 配件更换 290 将更换的 USB REPEATER CA BLE 盘绕在装置内。 ※在盘绕中请注意在门 开闭时不会发生碰触 。 用固定金属件将 USB REPEAT ER CABLE 安装到 USB BR A (RX - 7) 上。 盘绕路径 与显 示器的 总线固定在一 起进行 盘绕
第
2
章
操作顺序书
2-5.
配件更换
289
2-5-11. USB REPEATER CABLE
的更换
(ISM/MES
关联选购项
)
关闭本机的电源。
拆下本机后侧上部及下部的护罩。
将连接在电装 BOX 的 R -USB（L）上的 USB REPEATER CABLE 取下。
从装置上取下 USB BR A (RX-7)，并取下后侧的 USB REPEATER CABLE 的固定金
属件。
从装置上取下 USB REPEATER CABLE。
第
2
章
操作顺序书
2-5.
配件更换
290

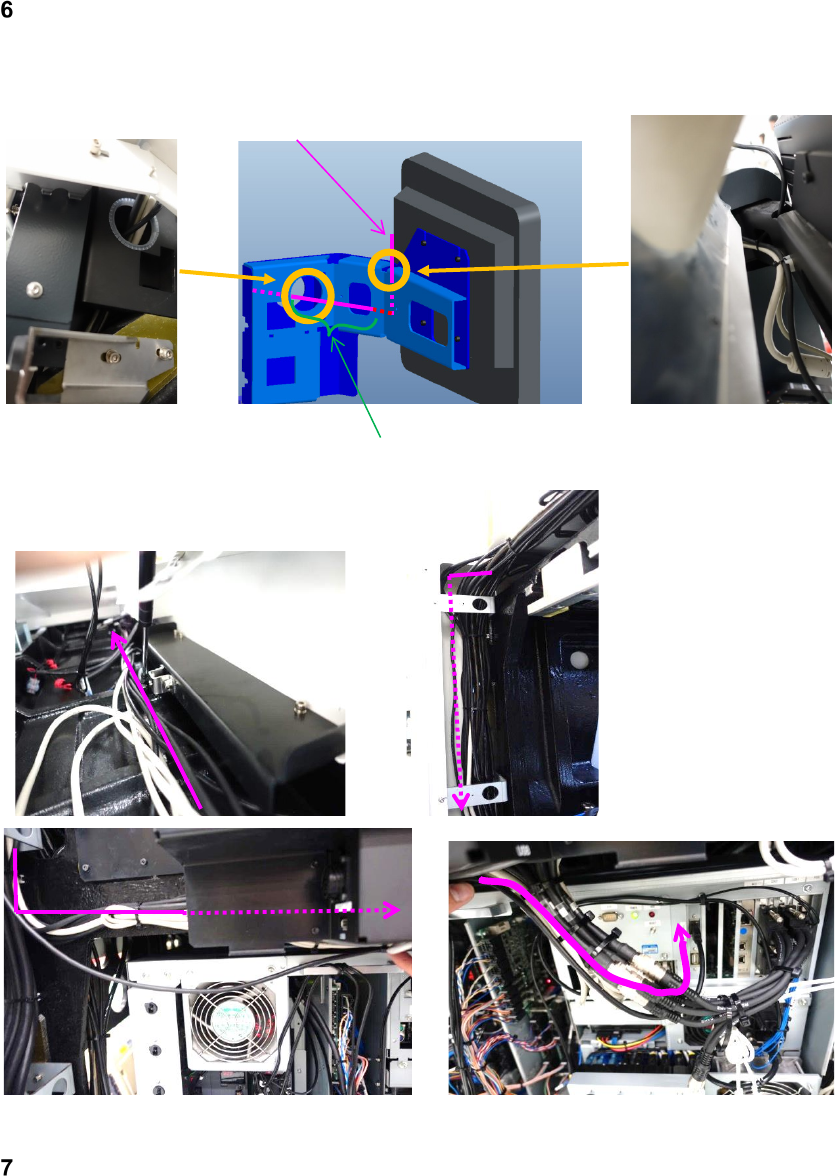

将更换的 USB REPEATER CABLE 盘绕在装置内。
※在盘绕中请注意在门开闭时不会发生碰触。
用固定金属件将 USB REPEATER CABLE 安装到 USB BR A (RX-7)上。
盘绕路径
与显示器的总线固定在一
起进行盘绕
第
2
章
操作顺序书
2-5.
配件更换
291
在本体上安装 USB BR A(RX-7)。
调整
USB REPEATER CABLE
的松弛并固定
USB REPEATER CABLE
。
在安装了条形码读取器的状态下接通电源，确认条形码读取器是否能够使用，没有问
题时关闭装置电源，安装好本机后侧上部和下部的盖罩。

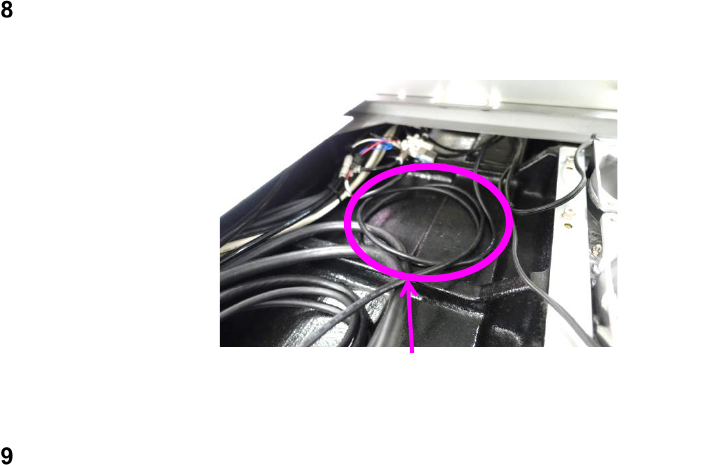

缆线长度的多余部分在装置上部进行处理。
