第 2 章 操作顺序书 2- 3. 校准 79 取下 7 个螺栓。 关闭前面护罩，安放左右一次性更换台车，触摸［交换完毕］。 取得所 安装 的贴片头的信息，接通贴 片头的电源。进行 左右一次性更换台车上 升、前面护罩的 锁定。 Tips • 不进行这一操作顺序也 可进到下一工序。 触摸［完毕］。
第
2
章
操作顺序书
2-3.
校准
78
将显示治具的拆卸画面，于是触摸［开始拆卸］，卸下治具。
触摸［拆卸完成］，当出现恢复画面后，触摸［恢复］。
恢复动作完成后，触摸［确认 OK］。
＜手动原点设定操作时＞
触摸［开始交换］。
进行左右一次性更换台车上升、前面护罩的锁定后，
XY
轴向贴片头更换位置移动，进行左右一
次性更换台车下降、前面护罩解除锁定。
打开前面护罩，卸下校准对象装置的贴片头前侧护罩。
第
2
章
操作顺序书
2-3.
校准
79

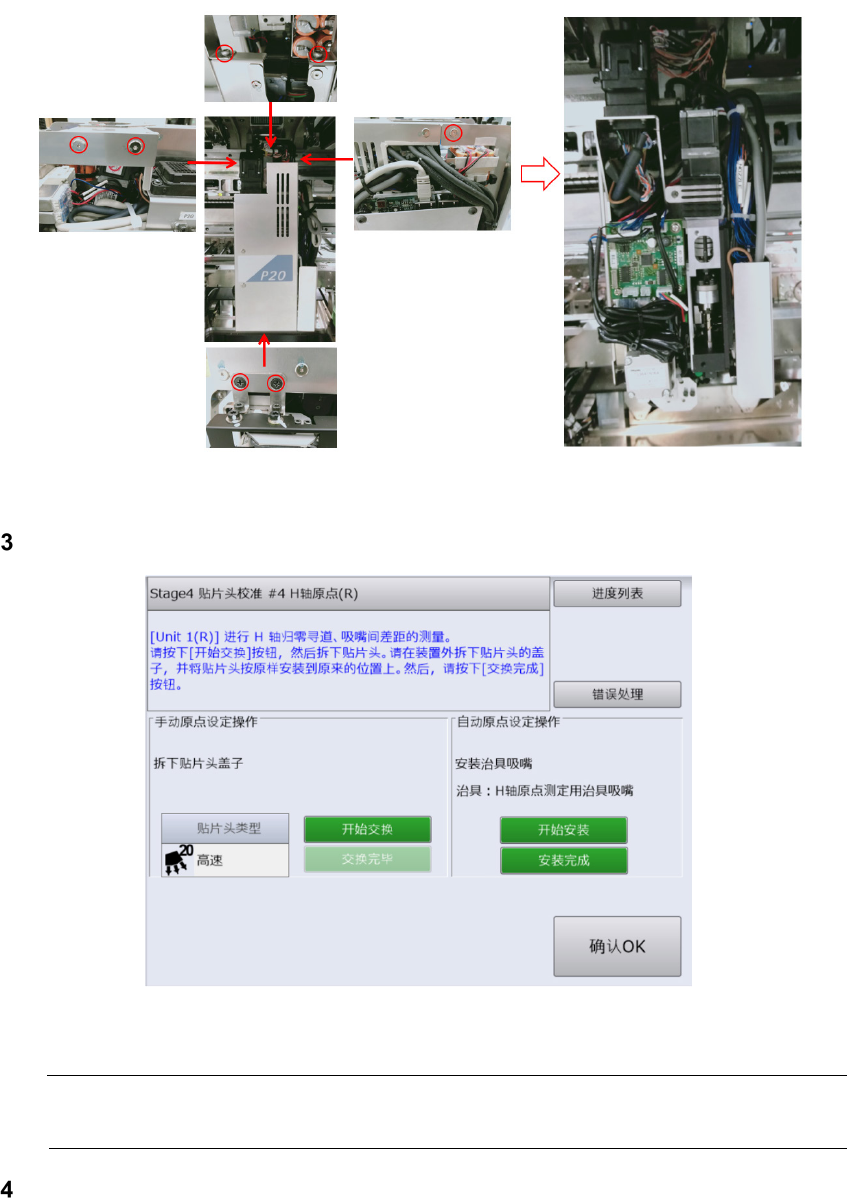

取下
7
个螺栓。
关闭前面护罩，安放左右一次性更换台车，触摸［交换完毕］。
取得所安装的贴片头的信息，接通贴片头的电源。进行左右一次性更换台车上升、前面护罩的
锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
第
2
章
操作顺序书
2-3.
校准
80
触摸［作业开始］。
进行左右一次性更换台车上升、前面护罩的锁定后，将
RT
轴向
吸嘴号
#1
旋转，
H
轴的伺服置
于
OFF
。
于 吸嘴号#1 上，把 H 轴的手柄按到下侧，吸嘴轴按到上侧，触摸［测定］。
注意
•
实施这一装置内作业时，请解除一次性更换台车和前面护罩的锁定，在护罩打开的状
态下作业，或者从机器侧面进行作业。
降下
H
轴，把轴推升到上限并在
H
轴不会朝下移动的地方放手。
将
H
轴向下降
托住不让吸嘴轴下降
测定正常完成后，［
吸嘴号］栏内将显示
“
１
”
。
触摸［作业开始］。
进行左右一次性更换台车上升、前面护罩的锁定，使
RT
轴向所显示的吸嘴号位置旋转。
进行与操作顺序 5 ～ 操作顺序 6 相同的操作，一直到 吸嘴号＃20。
