第 1 章 作业顺序书 1- 9. 从制作用于备份的 SSD 直至恢复的操作步 骤 36 11. 将保存有机器数据的 U SB 存储器，插入本机的 U SB 存储器设备插口。 12. 按［资料恢复］。 13. USB 存储器内保存的备份数据将显示在列表上。 从列表中选择要进行恢 复的备份数据后，按 ［资料恢复］即开始 机器数据的恢复处 理。 机器数据的恢复处理正 常完成后，机器主机 将自动开始重新启动 。 14. 请将 D: \asm:…
第
1
章
作业顺序书
1-9.
从制作用于备份的
SSD
直至恢复的操作步骤
35
7.

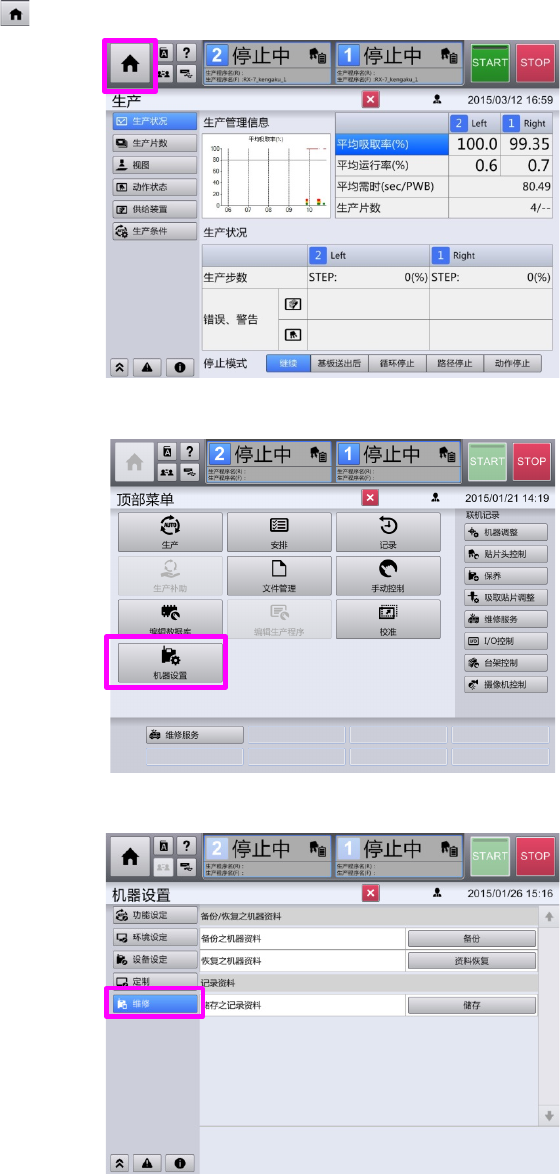

请将用户级别变更为［SERVICE］。
8.
请按 按钮，显示顶部菜单。
9.
显示顶部菜单后，按［机器设置］。
10.
按[维修]。
第
1
章
作业顺序书
1-9.
从制作用于备份的
SSD
直至恢复的操作步骤
36
11.
将保存有机器数据的 USB 存储器，插入本机的 USB 存储器设备插口。
12.

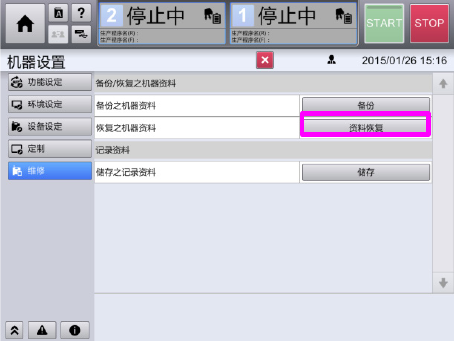

按［资料恢复］。
13.
USB 存储器内保存的备份数据将显示在列表上。
从列表中选择要进行恢复的备份数据后，按［资料恢复］即开始机器数据的恢复处理。
机器数据的恢复处理正常完成后，机器主机将自动开始重新启动。
14.
请将 D:\asm:\McData:\AcCounter1, AcCounter2 也替换为最新内容。
如果没有数据，请实施以下的校准。
1.
确定（校正）
RT/RN
轴原点
2.
确定（校正）
H
轴原点
3.
算出吸取检查摄像机像素率
4.
测量吸嘴前端位置
5.
按吸嘴号转写校准
6.
按角度转写补正（角度群组转写补正）
