第 2 章 操作顺序书 2- 5. 配件更换 217 拆下 X 轴正时皮带 ① 松开 X 轴皮带张紧 板的 4 处 安装螺丝 ② 拆下 X 轴正时皮带 ③ X 轴正时皮 带的拆卸完成 松开 4 个固定螺丝 CP4 × 10 4 个 EZ44547340 1 正时皮带 正时皮带的拆卸完成 拆下 X 轴正时皮带
第
2
章
操作顺序书
2-5.
配件更换
216
卸下 X 轴滚珠丝杠/正时皮带护罩
① 拆下护罩的 4 处安装螺丝
② 卸下护罩
③ 拆下滚珠丝杠护罩安装螺丝
④ 卸下护罩
⑤ 护罩的拆卸完成
卸下滚珠丝杠护罩
拆下护罩的 2 个安装螺丝
CP4×8 2 个
卸下正时皮带护罩
拆下护罩的 4 个安装螺丝
CP3×6 4 个
第
2
章
操作顺序书
2-5.
配件更换
217

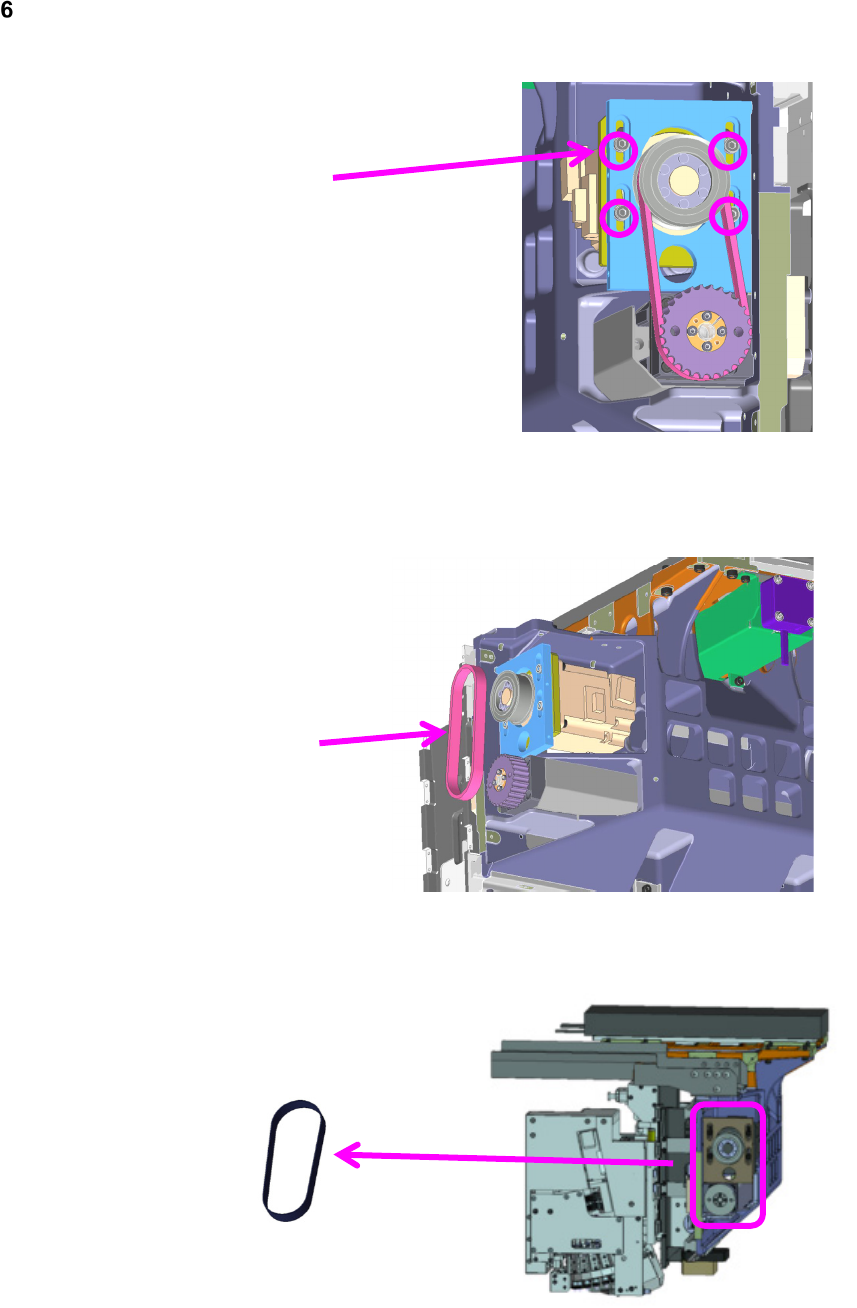

拆下 X 轴正时皮带
① 松开 X 轴皮带张紧板的 4 处安装螺丝
② 拆下 X 轴正时皮带
③ X 轴正时皮带的拆卸完成
松开 4 个固定螺丝
CP4×10 4 个
EZ445473401 正时皮带
正时皮带的拆卸完成
拆下 X 轴正时皮带
第
2
章
操作顺序书
2-5.
配件更换
218

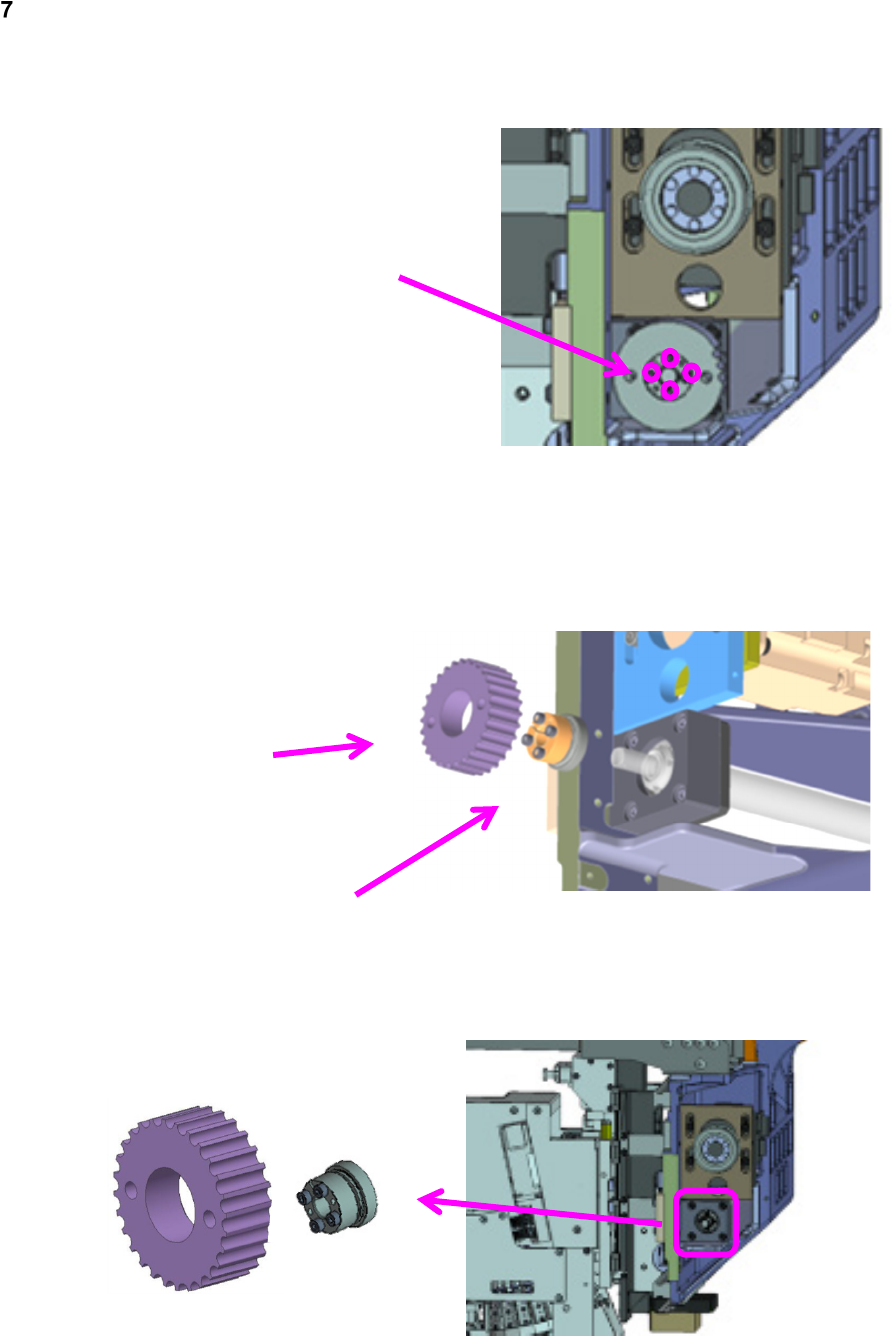

拆下 X 轴从动侧正时皮带轮
① 松开从动侧摩擦式扣件的 4 处固定螺丝
② 拆下从动侧皮带轮和摩擦式扣件
③ 从动侧皮带轮和摩擦式扣件的拆卸完成
松开 4 个固定螺丝
EZ445473501 摩擦式扣件
EZ445494601 皮带轮
皮带轮和摩擦式扣件的拆卸完成
