第 2 章 操作顺序书 2- 3. 校准 52 触摸［拆卸完成］。 进行左右一次性更换台 车上升、前面护罩的 锁定。 Tips • 不进行这一操作顺序也 可进到下一 工序 。 触摸［完毕］。 显示右侧装置的 XY 自 动校准 画面。
第
2
章
操作顺序书
2-3.
校准
51
以目视确认 XY 轴已移动到 OCC 照明用治具板的中央附近，触摸［校准执行］。
对下列种类的照明，以始终亮灯
4
级和闪光
8
级进行照明校准。
－
同轴照明
(
蓝
)
－
斜照明
(
蓝
)
－
同轴照明
(
红
)
－
斜照明
(
红
)

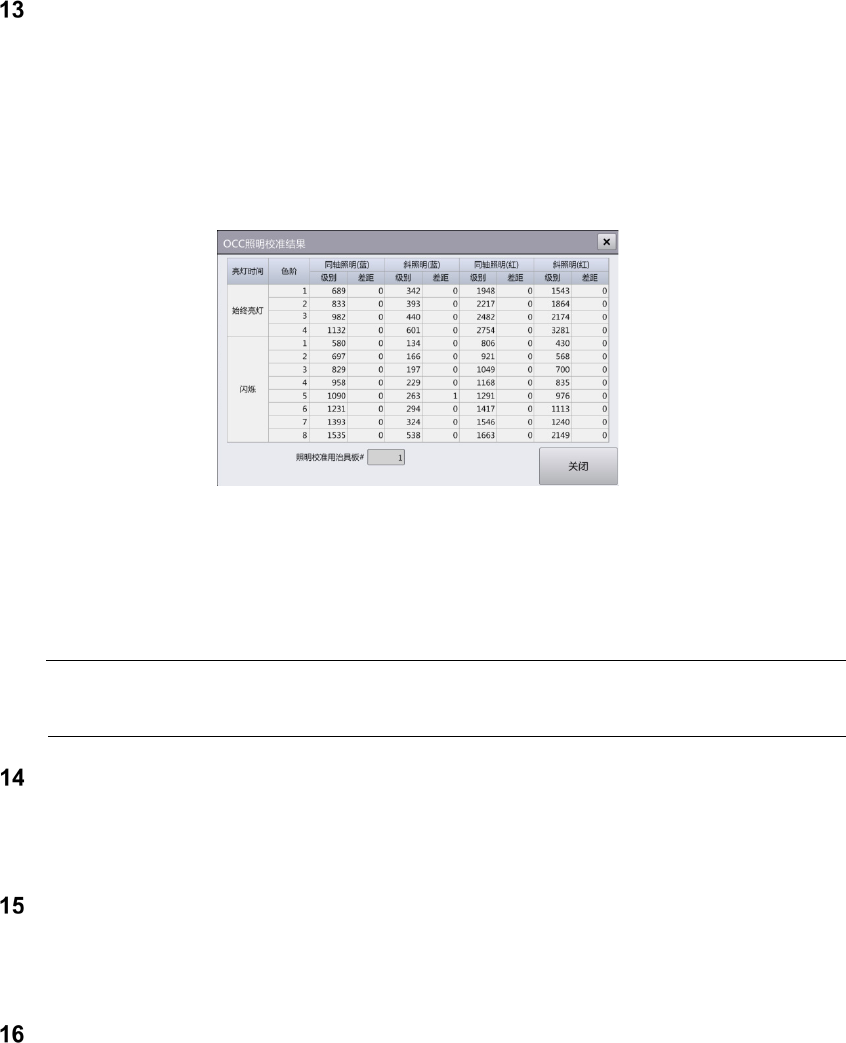

照明校准完成后，显示校准结果画面。
按照不同的照明种类，列表显示每个灰度的照明等级和差距值，对不满足必需亮度级别的项目，
以红色背景显示［
NG
］。差距值为
3
以上时，以黄色显示背景色作为警告。
如果结果画面上没有［
NG
］，校准画面的［确认
OK
］按钮将生效。
如果出现［
NG
］，请关闭校准结果画面，再次重新进行校准。
注意
•
玻璃治具板有脏污时，不能进行正常校准，故请去除脏污。
确认校准结果无问题，触摸［关闭］。
校准的执行结果被保存，显示照明用治具板的拆卸画面。软键盘和［微调动作移动］画面自动
关闭。
触摸［开始拆卸］。
进行左右一次性更换台车上升、前面护罩的锁定后，
XY
轴向退避位置移动，进行左右一次性更
换台车下降、前面护罩解除锁定。
打开前面护罩，取出传送通道上的照明用治具板。
玻璃治具板将在下一工序使用，故此处不拆下。
第
2
章
操作顺序书
2-3.
校准
52
触摸［拆卸完成］。
进行左右一次性更换台车上升、前面护罩的锁定。
Tips
•
不进行这一操作顺序也可进到下一工序。
触摸［完毕］。
显示右侧装置的
XY
自动校准画面。
第
2
章
操作顺序书
2-3.
校准
53
XY
自动校准
OCC

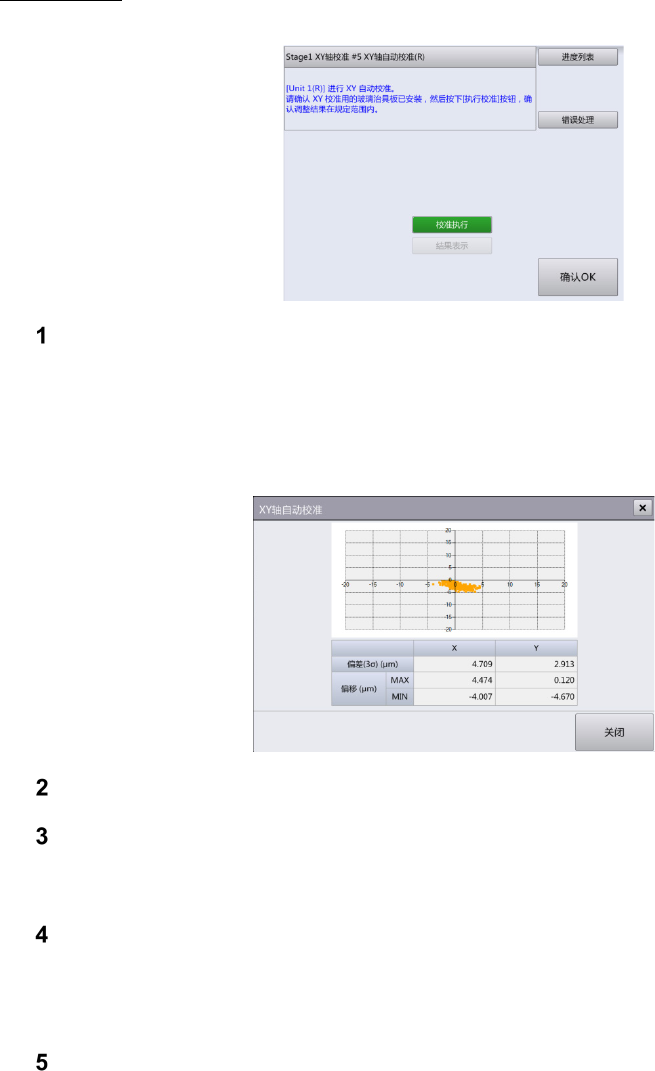

照明的校准完成后，显示如下画面。进行右侧装置的
XY
自动校准。
触摸［校准执行］。
进行左右一次性更换台车上升、前面护罩的锁定后，连续进行
OCC
像素率的确定、
XY
轴原点
确定、
XY
粗定位、
XY
校准、基准位置的测定。
所有的
XY
自动校准正常完成后，显示校准结果画面。
对未测定点重新进行了测定时，以图表显示测定结果的离差和偏移值。
确认校准结果无问题，触摸［关闭］。
触摸［确认 OK］。
校准的执行结果被保存，显示玻璃治具板的拆卸画面。
触摸［装置内作业开始］。
进行左右一次性更换台车上升、前面护罩的锁定后，进行
XY
轴退避、左右一次性更换台车下降、
前面护罩解除锁定。
打开前面护罩，拆下传送装置上的玻璃治具板和治具板架。
