RX-8_维修手册.pdf - 第88页
第 2 章 操作顺序书 2-3. 校准 46 Tips 如在玻璃治具板已经安放好的状态下 触摸［开始安装］，有可能损坏玻璃治具 板，故 请注意。 触摸［开始安装］。 进行左右一次性更换台车上升、前面 护罩的锁定， XY 轴向待机位置移动，传送宽度移动到 治具 板设置宽度。然后，进行左右一次性 更换台车下降、前面护罩解除锁定。 打开前面护罩，拆下右侧装置传送控制上第 2 轨道的基板压条。 拆下基板压条的 6 处螺丝。 第 2 轨道 装…
第
2
章
操作顺序书
2-3.
校准
45
2-3-1.
机器调整

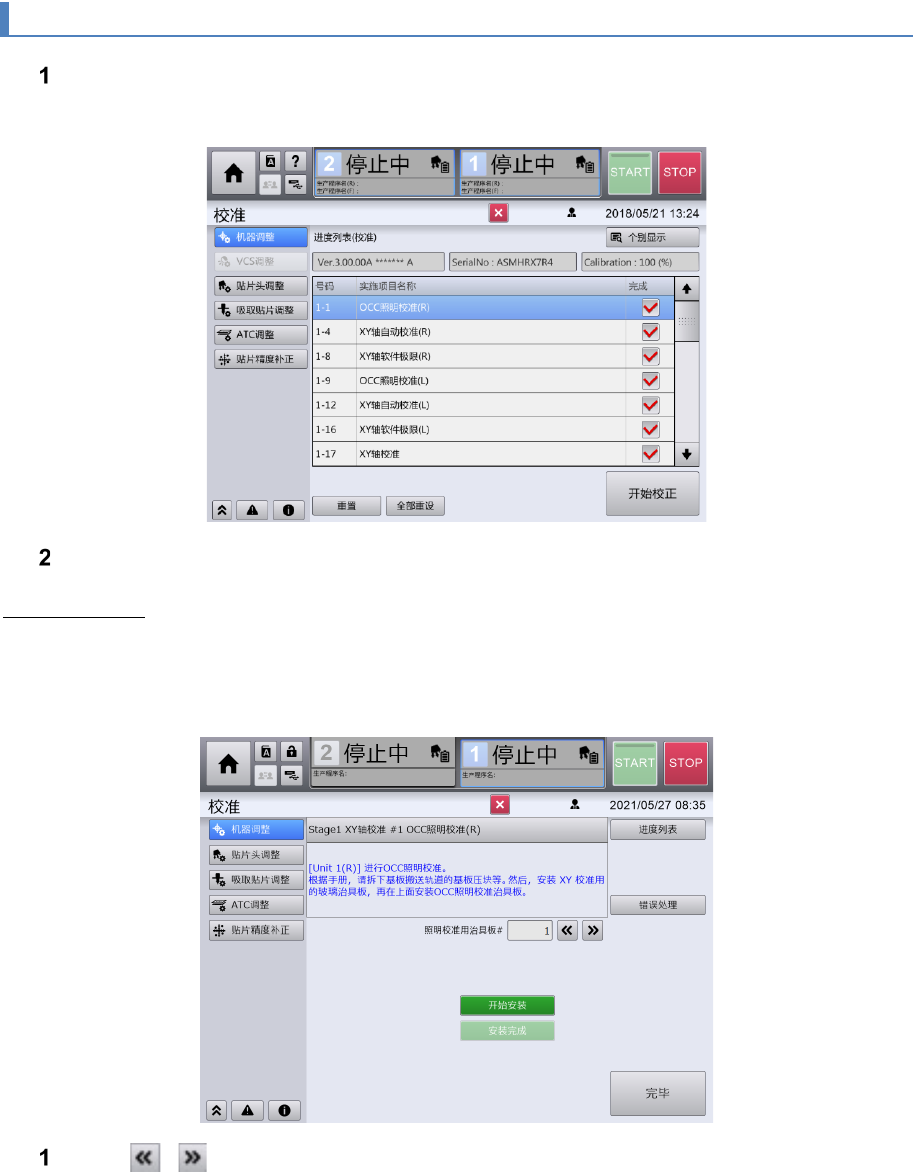

从画面左侧的子菜单中触摸［机器调整］。
显示［进度列表］画面。
触摸［个别显示］。
OCC
照明校准
治具的安装
显示如下画面。首先将
XY
校准用的玻璃治具板和照明用治具板安装到右侧装置上。
触摸 / ，显示治具板的 No.。
用软键盘也可操作。
第
2
章
操作顺序书
2-3.
校准
46
Tips
如在玻璃治具板已经安放好的状态下触摸［开始安装］，有可能损坏玻璃治具板，故
请注意。
触摸［开始安装］。
进行左右一次性更换台车上升、前面护罩的锁定，
XY
轴向待机位置移动，传送宽度移动到治具
板设置宽度。然后，进行左右一次性更换台车下降、前面护罩解除锁定。

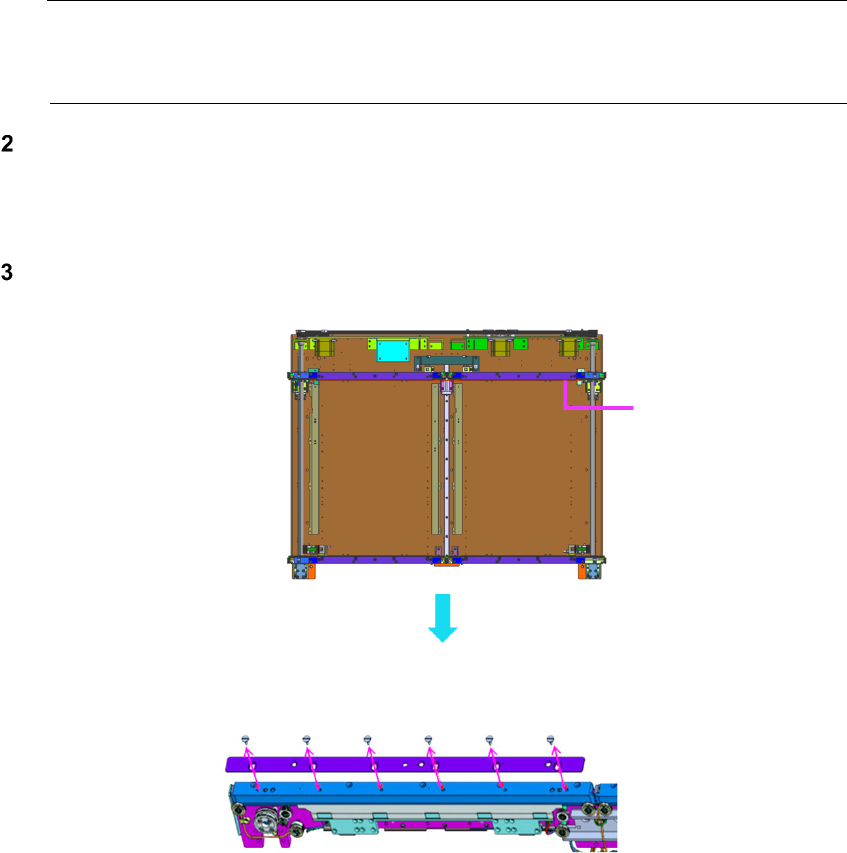

打开前面护罩，拆下右侧装置传送控制上第 2 轨道的基板压条。
拆下基板压条的
6
处螺丝。
第
2
轨道
装置前面
第
2
章
操作顺序书
2-3.
校准
47
拆下高度检测传感器。
取下
2
个螺丝，拆卸高度传感器。
拆下 ATC。
取下
4
个螺丝，卸下
ATC
。只有
1
个
ATC
时用
2
个螺丝。
