Rev1.0
机器控制参数
2-3
2.2.1 Head（贴片头）
选择了[Head]之后，就会如图 2.2-2所示显示出级联菜单。

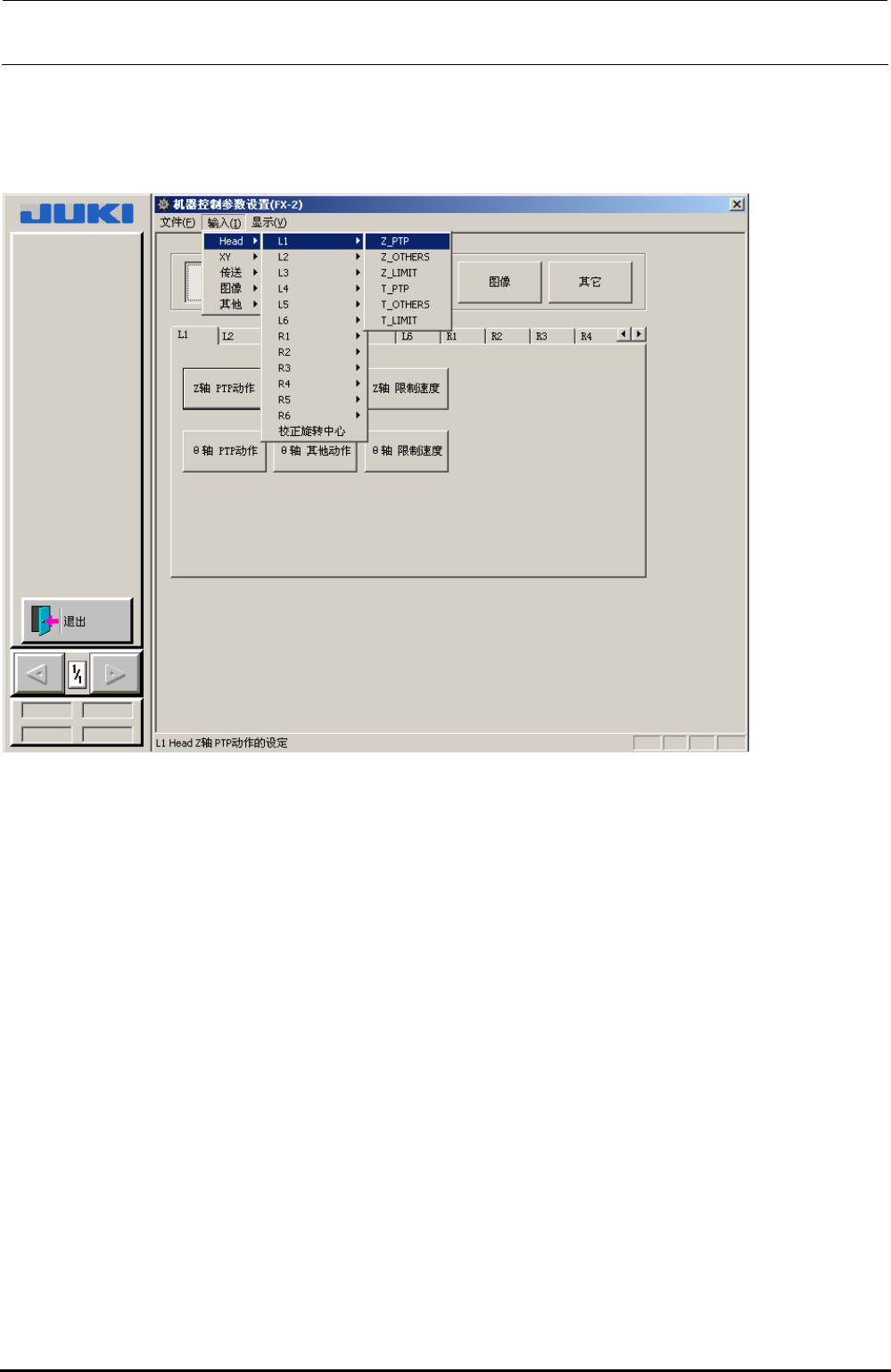

图 2.2-2 （Head）贴片头菜单
（１）L1～L6、R1～R6
进行各种贴片头（L1～L6、R1～R6）的Ｚ轴、θ 轴的设置。
(a) 进行Ｚ轴的 PTP 动作的参数设置。
(b) 进行Ｚ轴的其他运行区分的参数设置。
(c) 进行Ｚ轴的动作速度限制设置。
(d) 进行 θ 轴的 PTP 动作的参数设置。
(e) 进行 θ 轴的其他运行区分的参数设置。
(f) 进行 θ 轴的速度限制设置。
（２）校正旋转中心
进行吸嘴旋转中心校正值的设置。
Rev1.0
机器控制参数
2-4
2.2.2 XY
选择了[XY]之后，就会如图 2.2-3～图 2.2-4 所示显示出级联菜单。
图 2.2-3为选择X、Y、Y台（前面贴片·后面贴片）时，
图 2.2-4为选择伺服参数时显示。
图 2.2-3 XY 菜单
Rev1.0
机器控制参数
2-5
图 2.2-4 伺服参数菜单
（１）Ｘ
进行Ｘ轴的设置。
（ａ） 进行Ｘ轴的 PTP 动作(高速·中速·低速·高速 2·低速 2)的轴控制参数设置。
（ｂ） 进行Ｘ轴的 PTP 动作以外的轴控制参数设置。
（ｃ） 进行Ｘ轴的打开安全盖时的轴控制参数设置。
（２）Y
进行Ｙ轴的设置。
（ａ） 进行Ｙ轴的 PTP 动作(高速·中速·低速·高速 2·低速 2)的轴控制参数设置。
（ｂ） 进行 Y 轴的 PTP 动作以外的轴控制参数设置。
（ｃ） 进行 Y 轴的打开安全盖时的轴控制参数设置。
（３）Y 台
进行 Y 台轴（前面贴片时·后面贴片时）的设置。
（ａ） 进行 Y 台（前面贴片时·后面贴片时）的 PTP 动作(高速·中速·低速·高速 2·低速 2)的轴控制参数
设置。
（ｂ） 进行 Y 台轴（前面贴片时·后面贴片时）的 PTP 动作以外的轴控制参数设置。
（ｃ） 进行 Y 台轴（前面贴片时·后面贴片时）的打开安全盖时的轴控制参数设置。
（４）伺服参数
进行伺服参数的设置。
（ａ） 进行三菱位置板的伺服参数设置。
（ｂ） 进行三菱位置板的控制参数设置。
（ｃ） 进行三菱位置板的定位板系统参数的设置。
（ｄ） 进行三菱位置板的 Y 设置数据的设置。
