Rev1.0
机器控制参数
4-94
4.5.23 其他（FCS生产控制参数）

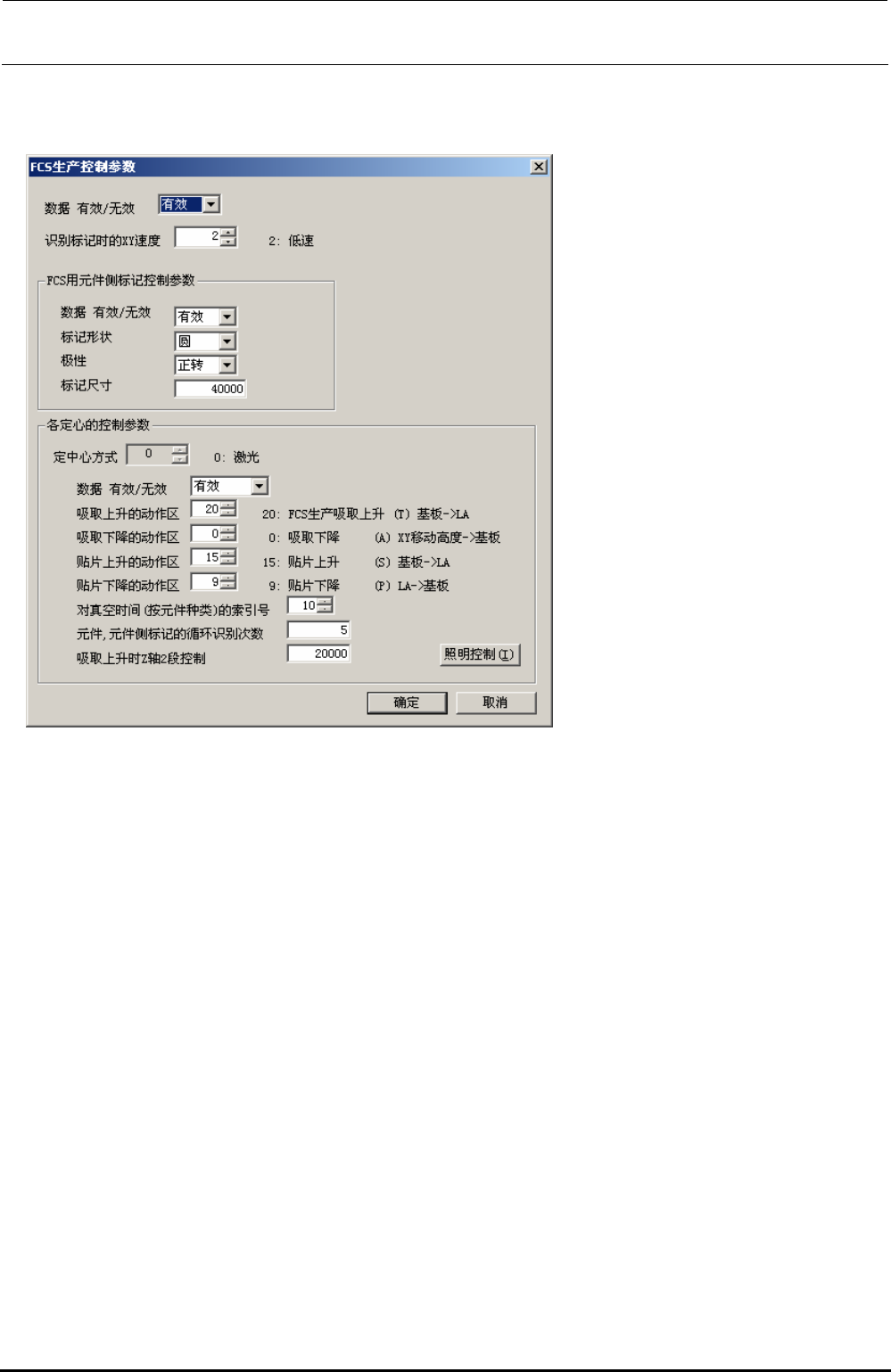

图4.5-23 FCS 生产控制参数
(1)设置画面的显示方法
菜单：[输入]→[其他]→[其他]→[FCS 生产控制…]
起动：[其他]按钮→[其他]标签→[FCS 生产控制参数]按钮
注）如选择[照明控制] 按钮，则显示元件、元件侧标记识别时的照明控制设置画面（图 4-5-24）。
Rev1.0
机器控制参数
4-95
(2)设定项目
输入范围
№ 项目
最小值
最大值
单
位
备考
1
数据有效/无效
0:无效
1:有效(初期值)
※1
2
数据识别移动时的 XY 速度
0 5
初期值:2
3
数据有效/无效
0:无效
1:有效(初期值)
※2
4
标记形状
0:圆(初期值)
5
极性
0:正转(初期值)
1:反转
6
FCS 用元件侧
标记控制参数
标记尺寸
0.1
μm
初期值:40000
7
定中心方式
0 3
0:激光
8
数据有效/无效
0:无效
1:有效(初期值)
※3
9
吸取上升的动作区
0 24
初期值激光:20
视觉:21
10
吸取下降的动作区
0 24
初期值激光:0
视觉:0
11
贴片上升的动作区
0 24
初期值激光:18
视觉:16
12
贴片下降的动作区
0 24
初期值激光:15
视觉:13
13
对真空时间（按元件种类）
的索引号
0 49
初期值:10
14
各定心的控制
参数
元件、元件侧标记的循环识
别次数
初期值:10
※1 若在“数据有效/无效”项目中选择了“无效”，则此后的项目不能编辑。
照明控制按钮变为无效。
※2 若在 FCS 用元件侧标记控制参数的“数据有效/无效”项目中选择了“无效”，则 FCS 用元件侧标
记控制参数的设置项目不能编辑。
※3 若在各定心的控制参数的“数据有效/无效”项目中选择了“无效”，则此后的项目不能编辑。
Rev1.0
机器控制参数
4-96
4.5.24 其他（元件、元件侧标记识别时的照明控制）

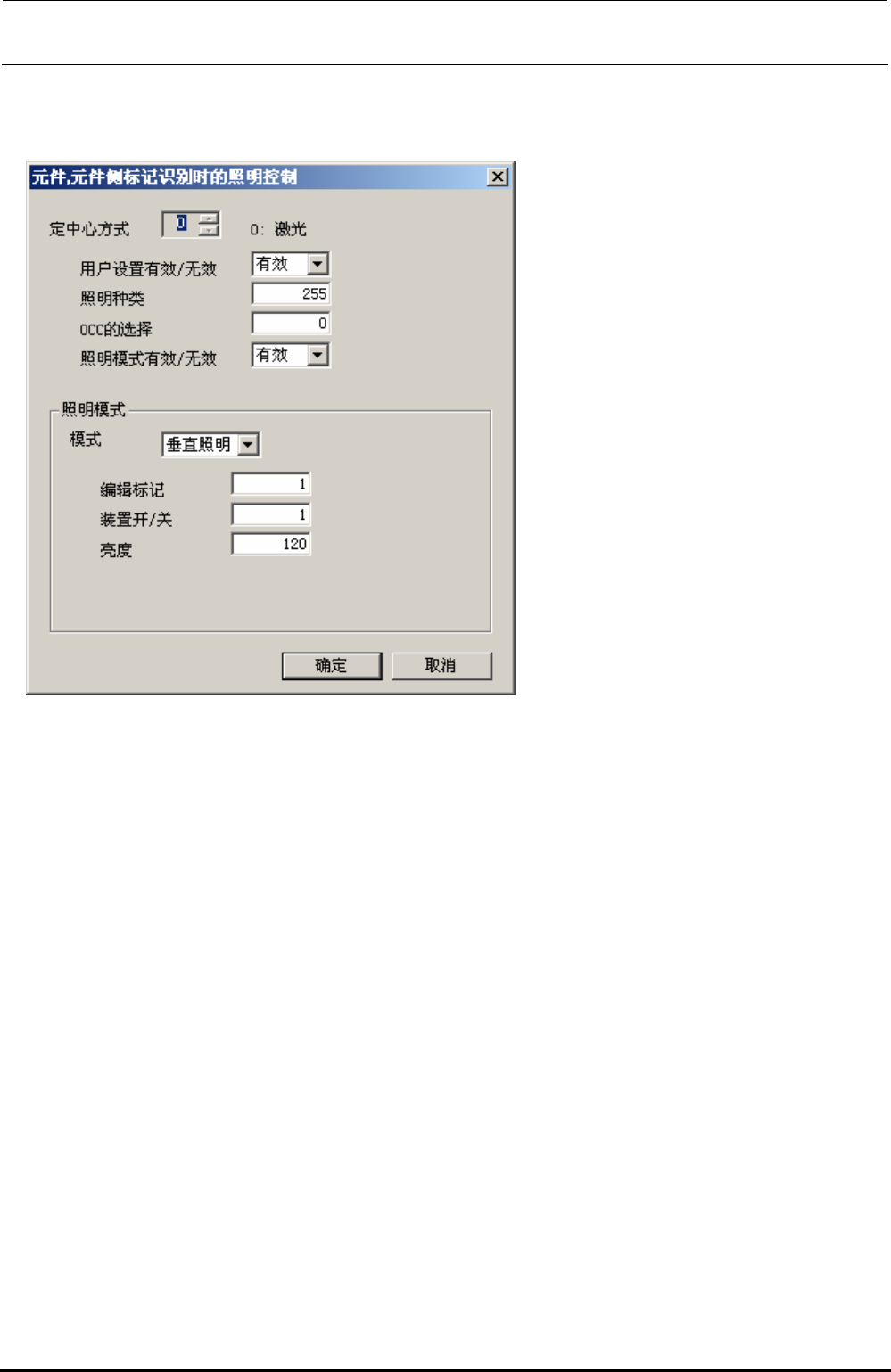

图4.5-24 元件、元件侧标记识别时的照明控制
(1)设置画面的显示方法
从FCS 生产控制参数设置画面（图 4-5-23）中选择：[照明控制]按钮
注）如用[OK]按钮或[取消]按钮结束本画面，则回到 FCS 生产控制参数设置画面（图 4-5-23）。
