3.5.2 真空的起动画面
选择了[真空]之后，就会显示出图 3.5-2 所示的表格。
图 3.5-2 真空的起动画面
选择了[元件种类的真空时间]、[真空校准]、[切换真空时间]、[过滤不良判断值]按键之后，就会显示出各设
置画面。
Rev1.0
机器控制参数
3-9
3.5.3 其他的起动画面
选择了[其它]之后，就会显示出如图 3.5-3 所示的表格。
图3.5-3 其他的起动画面
选择了[Z 轴 2 段控制]、[其它等待时间]、[UPS]、[激光信息]、[激光识别角度监视参数]、[台架标记识别结
果监视]、[吸嘴共通情报参数]、[贴片附近移动时间偏移量]、[FCS 生产控制参数]、[其它]按键之后，就会显
示出各设置画面。
Rev1.0
机器控制参数
4-1
4 各设置画面
以下，就各设置画面进行说明。
在各设置画面上，有[OK]按键和[
取消]按键。在各设置画面上选择了[OK]之后，此时也不能保存共用存储内
容和文件。共用存储内容和文件的保存，请选择[文件]菜单内的各功能和指令按键的[退出]。
另外，类别和图案等的页的变换可以用指标值的输入、跨距按键、[↑][↓]键和部分[Page Up][Page Down]键
进行变换。
另外，在各项目的表中，没有记载输入范围（最小值和最大值）的项目，不检查输入范围，而依存各个的数
据类型(尺寸)。
4.1 HEAD（贴片头）
4.1.1 Z轴PTP动作

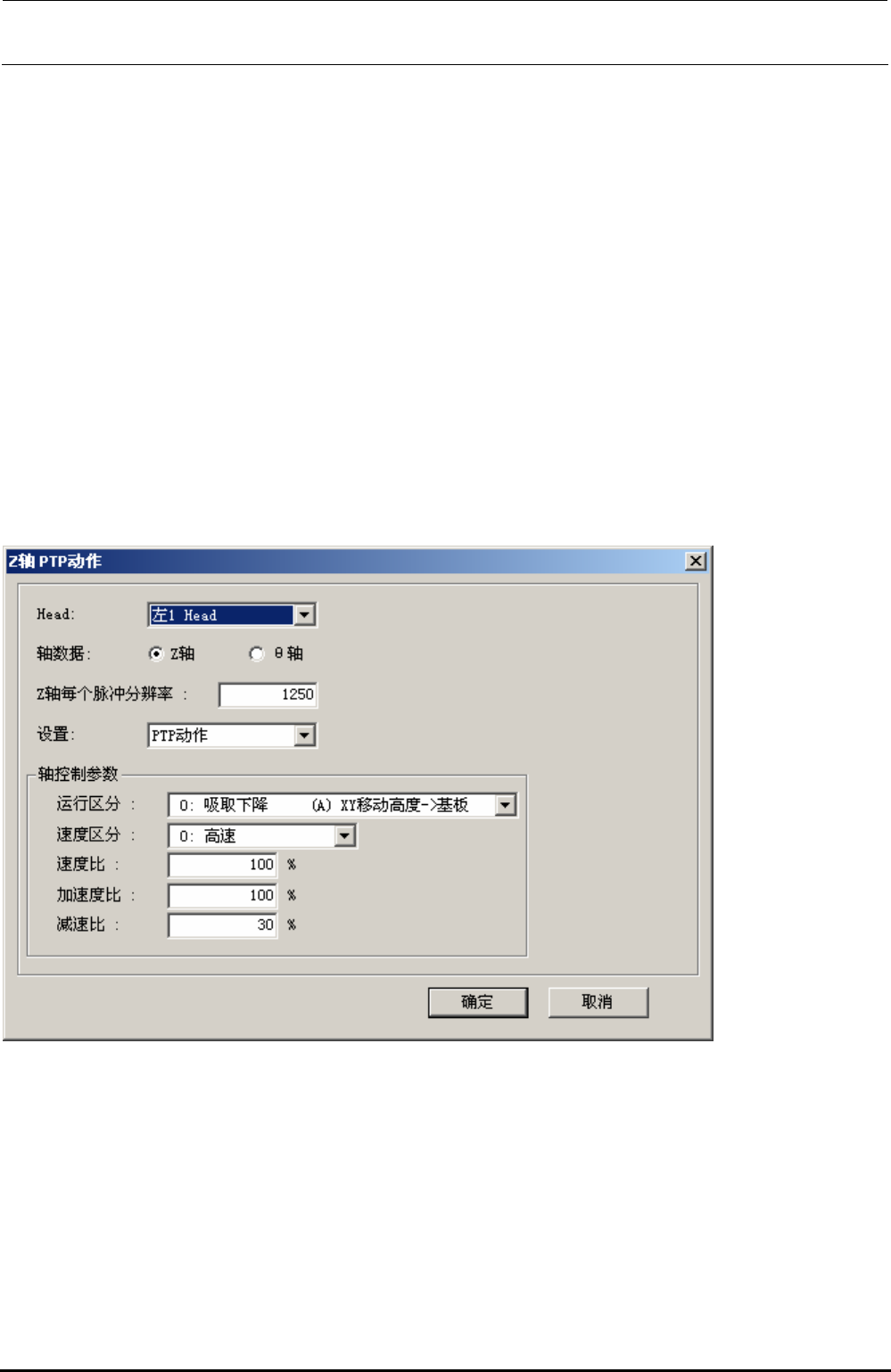

图 4.1-1 Ｚ轴PTP 动作
(1) 设置画面的显示方法
菜单: [输入]→[Head]→[左 1]～[左 6]、［右 1］～[右 6]→[Ｚ_PTP]
起动: [Head]按键→[左 1]～[左 6]、［右 1］～[右 6]标签→[Z 轴 PTP 动作]按键
