4.2.5 打开安全盖时的轴控制参数

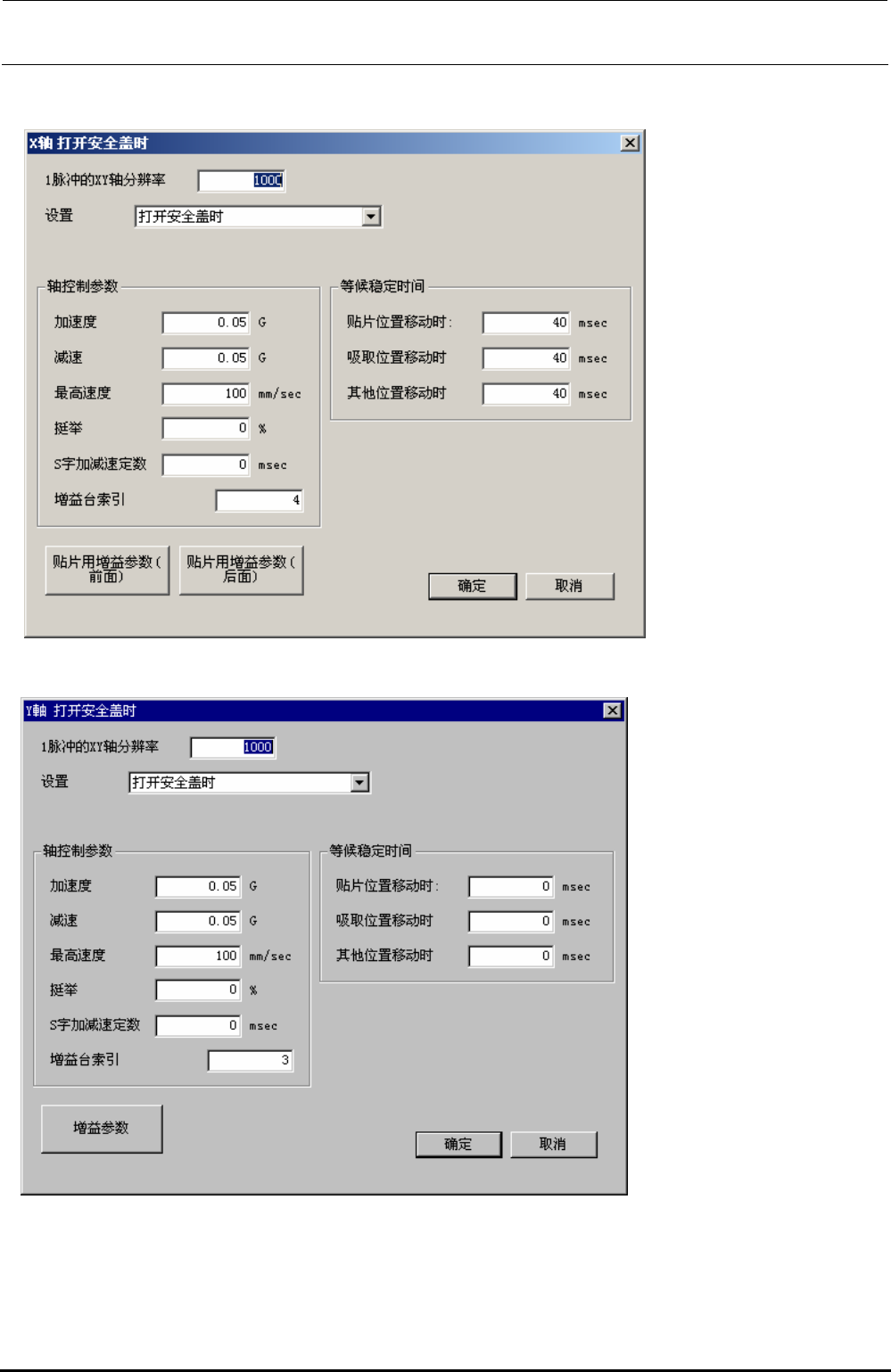

图 4.2-7 打开安全盖时的轴控制参数(X 轴)
图 4.2-8 打开安全盖时的轴控制参数(Y
・
轴 Y 台轴)
Rev1.0
机器控制参数
4-25
(1) 设置画面的显示方法
菜单: Ｘ时 [输入]→[XY]→[Ｘ]→[打开安全盖时]
Ｙ时 [输入]→[XY]→[Ｙ]→[打开安全盖时]
Ｙ台（前面贴片）时 [输入]→[XY]→[Ｙ台（前面贴片）]→[打开安全盖时]
Ｙ台（后面贴片）时 [输入]→[XY]→[Ｙ台（前面贴片）]→[打开安全盖时]
起动: Ｘ时 [XY]按键→[Ｘ]标签→[打开安全盖时]按键
Ｙ时 [XY]按键→[Ｙ]标签→[打开安全盖时]按键
Ｙ台（前面贴片）时 [XY]按键→[Ｙ台（前面）]标签→
[打开安全盖时]按键
Ｙ台（后面贴片）时 [XY]按键→[Ｙ台（后面）]标签→
[打开安全盖时]按键
(2)设置项目（Ｘ轴、Ｙ轴、Ｙ台轴（前面・后面贴片）通用）
输入范围
№
项目
最小值
最大值
单位 备考
1
１脉冲的ＸＹ轴分辨率
2
设置
参照(3)设置
3
加速度(G)
G
4
减速(G)
G
5
最高速度(mm/sec)
mm/
sec
6
挺举(%)
%
7
S 字加减速定数
msec
8
PTP 以外的动作
(轴控制参数)
位置控制增益
0 4
11
贴片位置移动时
msec
12
吸取位置移动时
msec
13
等候稳定时间
其他位置移动时
msec
(3) 设置
№
类别 内 容
1 0
PTP 高速动作
2 1
PTP 中速动作
3 2
PTP 低速动动作
4 3
PTP 高速动作 2
5 4
PTP 低速动作 2
6 5
PTP 以外的动作
7 6
打开安全盖时
Rev1.0
机器控制参数
4-26
4.2.6 打开安全盖时的增益参数

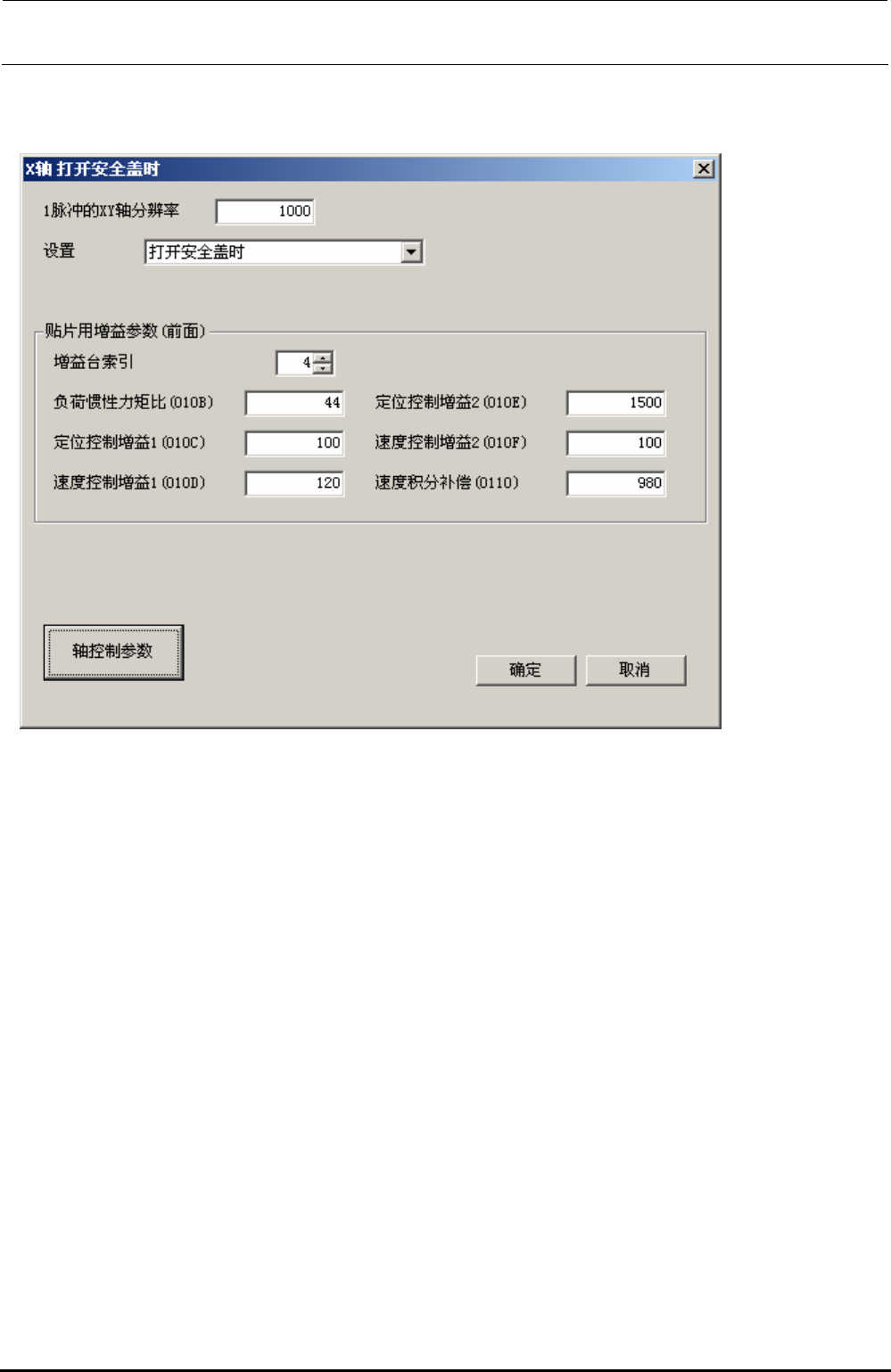

图 4.2-9 打开安全盖时的增益参数
(1) 设置画面的显示方法
前面贴片时的打开安全盖时的控制参数设置画面(图 4.2-7) : [贴片用增益参数（前面）]按键
后面贴片时的打开安全盖时的控制参数设置画面(图 4.2-7) : [贴片用增益参数（后面）]按键
Ｙ・Ｙ台时打开安全盖时的控制参数设置画面(图 4.2-8) : [增益参数]按键
※ 按了「轴控制参数」按键之后，返回打开安全盖时的控制参数设置画面(图 4.2.-7/图 4.2-8)。
