Rev1.0
机器控制参数
4-43
4.3 传送
4.3.1支撑台

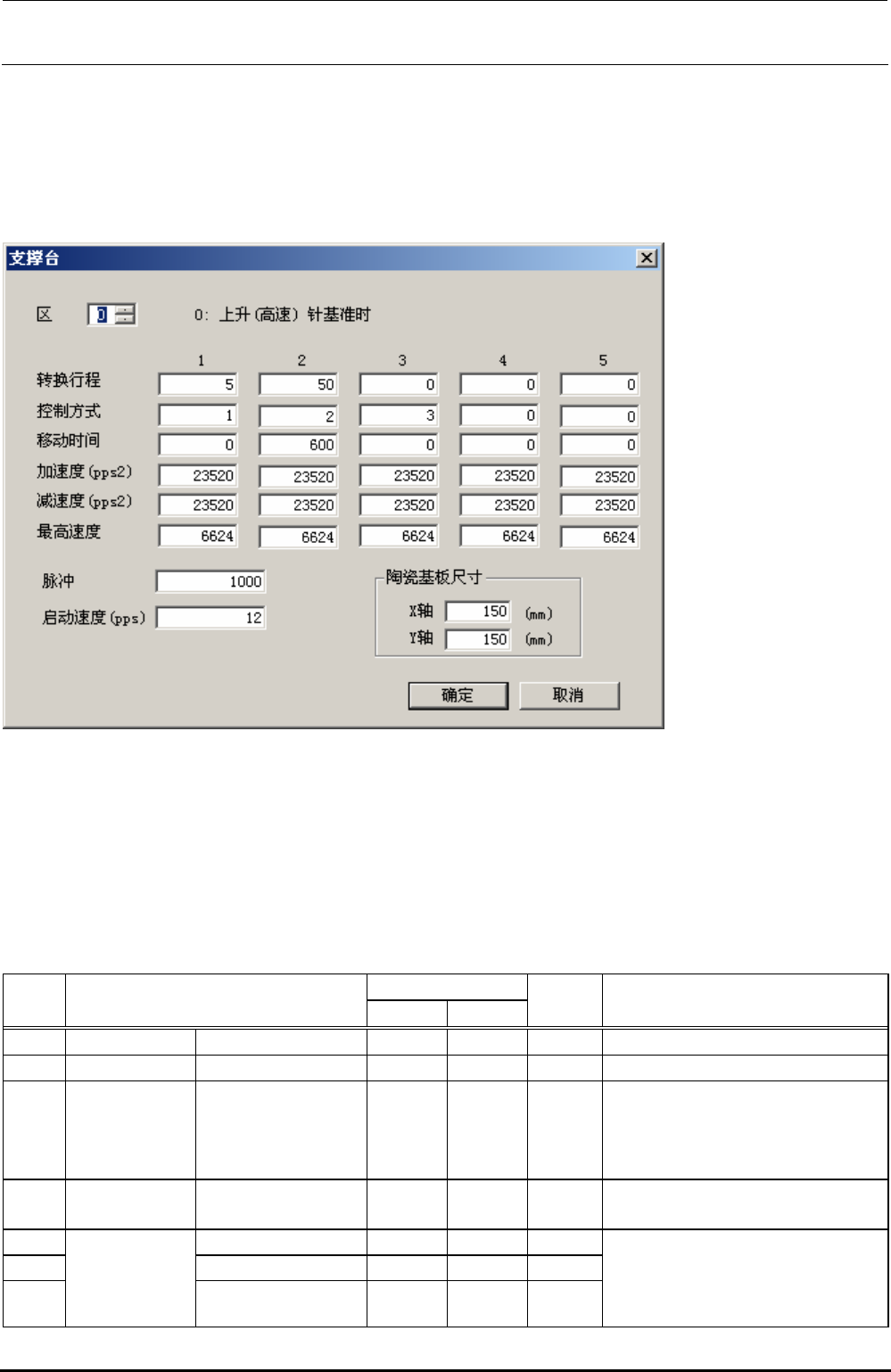

图 4.3-1 支撑台
(1) 设置画面的显示方法
菜单: [输入]→[搬送]→[支撑台]
起动: [传送]按键→[支撑台]按键
(2)設定項目
输入范围
№
项目
最小值
最大值
单位 备考
1
区
0 16
参照(3)区
2
转換行程
mm
3
控制方式
1: 加速度固定(速度・时间可变),
2: 时间固定(速度・加速度可变),
3: 台形驱动(时间可变／速度・加
速度固定)
4
移动时间
ms
控制方式选择２的时间固定时设
置
5
加速度(G)
pps2
6
减速度(G)
pps2
7
支撑台
(速度表)
最高速度(mm/sec)
mm/
sec
控制方式选择３的台形驱动时，
此速度表为上限值
Rev1.0
机器控制参数
4-44
输入范围
№
项目
最小值
最大值
单位 备考
8
分辨率 脉冲
0.001
μm
X 轴
mm
9
陶瓷基板尺寸
Y 轴
mm
10
启动速度
pps
注 1) 在“区分”上选择了 0～11 之后，在“变换行程”上可以设置最多 5 级的控制参数。“变换行程”的“１”为 5，
“２”为 50，“３”为 0 时，第 1 级为Ｓ5，第 2 级为 5＜Ｓ50，第 3 级为 50＜Ｓ。
注 2) 在“区分”上选择了 12～16 之后，仅可以编辑“脉冲”和画面“１”列的“加速度(G)”、“减速度(G)”、“最高
速度(mm/sec)”。
(3)区
№
类别 内 容
1 0
上升(高速)销基准时
2 1
上升(高速)外形基准时
3 2
下降(高速)销基准时
4 3
下降(高速)外形基准时
5 4
上升(中速)销基准时
6 5
上升(中速)外形基准时
7 6
下降(中速)销基准时
8 7
下降(中速)外形基准时
9 8
上升(低速)销基准时
10 9
上升(低速)外形基准时
11 10
下降(低速)销基准时
12 11
下降(低速)外形基准时
13 12
高速 JOG
14 13
低速 JOG
15 14
低速 2 JOG(FAST/SLOW STEP 代替)
16 15
预备
17 16
JOG 基本曲线图
Rev1.0
机器控制参数
4-45
4.3.2 AWC马达

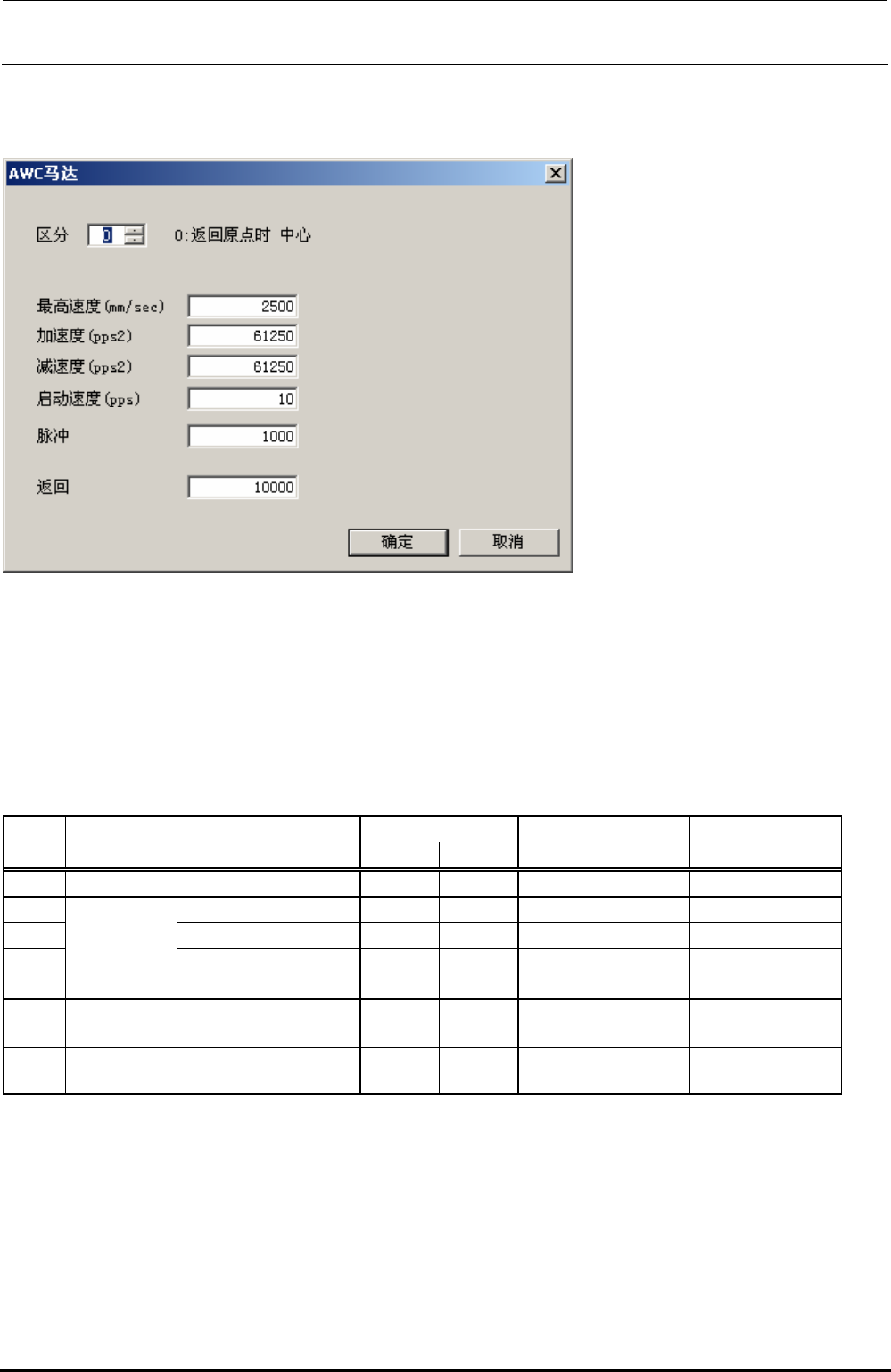

图 4.3-2 AWC 马达
(1) 设置画面的显示方法
菜单: [输入]→[传送]→[AWC 马达]
起动: [传送]按键→[AWC 马达]按键
(2)设置项目
输入范围
№
项目
最小值
最大值
单位 备考
1
区分
0 19
参照(3)区分
2
最高速度(mm/sec)
mm/sec
3
加速度(pps2)
pps2
4
AWC 马达
(驱动方式)
减速度(pps2)
pps2
5
启动速度(pps)
pps
6
分辨率
脉冲
0.001μm
初期值:1000
(1μm)
7
返回(定位精度用)
0.1
μm
