Rev1.0
机器控制参数
4-66
4.5.4 吸嘴交换

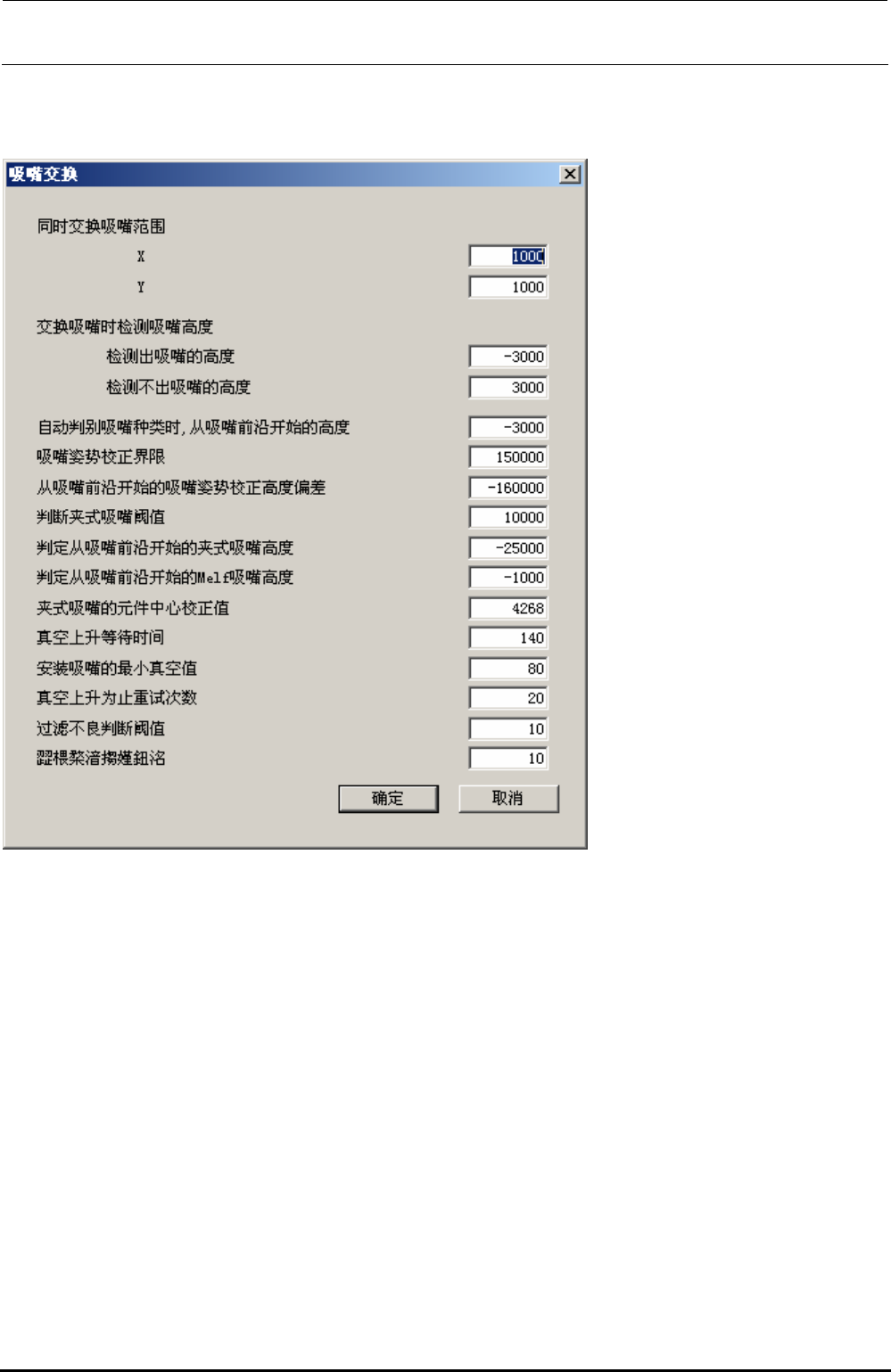

图 4.5-4 吸嘴交换
(1) 设置画面的显示方法
菜单: [输入]→[其他]→[吸嘴交换]
起动: [其他]按键→[设置项目]标签→[吸嘴交换]按键
Rev1.0
机器控制参数
4-67
(2)设置项目
输入范围
№
项目
最小值
最大值
单
位
备考
1
Ｘ
0.1
μm
初期值:1000
(0.1mm)
2
同时交换吸嘴范围
Ｙ
0.1
μm
初期值:1000
(0.1mm)
3
检测出吸嘴的高度
0.1
μm
初期值:-3000
(0.3mm 上)
4
更换吸嘴时检测吸
嘴高度(吸嘴前端
基准)
检测不出吸嘴的高度
0.1
μm
初期值:3000
(0.3mm 下)
5
自动判别吸嘴种类时，从吸
嘴前沿开始的高度
0.1
μm
初期值:-3000
(从前沿 0.3mm)
6
校正吸嘴姿势界限
0.0
001
°
初期值:150000
(15°)
7
从吸嘴前沿开始的吸嘴姿
势校正高度偏差
0.1
μm
初期值:-160000
(1.6mm 以上)
8
判断夹式吸嘴阈值(中心比
较用)
0.1
μm
初期值:10000
(1.0mm)
9
判定从吸嘴前沿开始的夹
式吸嘴高度
0.1
μm
初期值:-25000
(2.5mm 以上)
10
判定从吸嘴前沿开始的
Melf 吸嘴高度
0.1
μm
初期值:-1500
(0.15mm 以上)
11
夹式吸嘴的元件中心校正
值
0.1
μm
初期值:4268
(0.4268mm)
12
真空上升为止重试时间
ms
13
安装吸嘴的最小真空值
14
真空上升为止重试次数
次
15
过滤不良判定阈值
16
吸嘴有无判定阈值
Rev1.0
机器控制参数
4-68
4.5.5 ATC

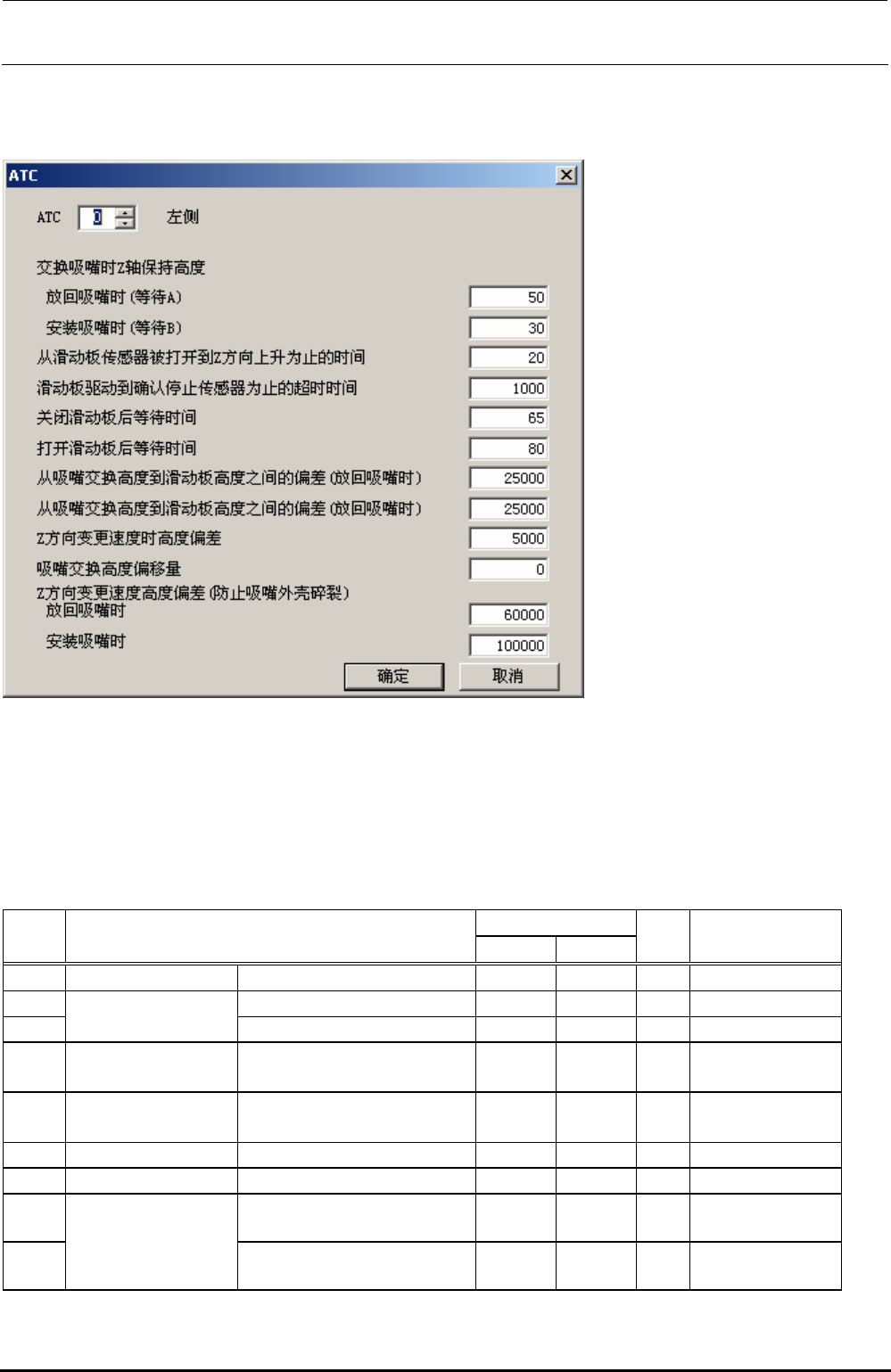

图 4.5-5 ATC
(1) 设置画面的显示方法
菜单: [输入]→[其他]→[ATC]
起动: [其他]按键→[设置项目]标签→[ATC]按键
(2)设置项目
输入范围
№
项目
最小值
最大值
单
位
备考
1 ATC 0 1
参照(3)ATC
2
放回吸嘴时
ms
初期值:50
3
交换吸嘴时Ｚ轴保
持高度
安装吸嘴时
ms
初期值:20
4
从滑动板传感器被打开到 Z
方向上升为止的时间
ms
初期值:20
5
滑动板驱动到确认停止传
感器为止的超时时间
ms
初期值:1000
(1 秒)
6
关闭滑动板后等待时间
ms
初期值:100
7
打开滑动板后等待时间
ms
初期值:100
8
放回吸嘴时
0.1
μm
初期值:27000
(2.7mm)
9
从吸嘴交换高度到
滑动板高度之间的
偏差
安装吸嘴时
0.1
μm
初期值:27000
(2.7mm)
