Rev1.0
机器控制参数
4-90
(3)元件种类
№
类别 内 容
1 0
C_CHIP1 方芯片
2 1
C_CHIP2 电阻
3 2
C_CHIP3 铝电解电容器
4 3
C_CHIP4 网络电阻
5 4
C_CHIP5 微调电容
6 5 C_SOT SOT
7 6 C_SOJ SOJ
8 7 C_GaAsFET GaAsFET
9 8
C_LED LED元件
10 9
C_CHIP_OTHER 其它芯片元件
11 10 C_SOP SOP
12 11 C_QFP QFP
13 12 C_PLCC,C_QFJ QFJ(PLCC)
14 13 C_TSOP TSOP
15 14 C_TSOP2 TSOP2
16 15
C_BQFP BQFP(缓冲 QFP)
17 16 C_BGA,C_PBGA BGA(PBGA)
18 17 C_CBGA CBGA
19 18
C_HSOP 热封 SOP
20 19 C_FBGA FBGA(CSP)
21 20
C_QFN QFN元件
22 21
C_IC_OTHER 其它 IC 元件
23 22
C_CONN 单方向引脚插头
24 23
C_CON2 二方向引脚插头
25 24
C_CONZ Ｚ引脚插头
26 25
C_EXCON 扩展引脚插头
27 26
C_OLC 外形定心元件
28 27
C_PANEL 外形识别元件
29 28
C_CONN_OTHER 其它插头
30 29
C_SKT_J J插口
31 30
C_SKT_G 砷化镓半导体插口
32 31
C_SKT_B 插口
33 32
C_SKT_OTHER 其它 IC 插口
34 33
C_HIC HIC(基板元件)
35 34
C_ELEMENT1 元件 1
36 35
C_ELEMENT2 元件 2
37 36
C_ELEMENT3 元件 3
38 37
C_SOPDIMM DIMM插头
39 38
C_TI_BCHIP 日本 TI Micro BGA
40 39
C_TR_UL 三极管(左上缺口)
41 40
C_TR_UR 三极管(右上缺口)
42 41
C_TR_LL 三极管(左下缺口)
43 42
C_TR_LR 三极管(右下缺口)
44
43～48 预备
45 49
C_OTHER 其它元件
Rev1.0
机器控制参数
4-91
4.5.20 其他（台架标记识别结果监视参数）

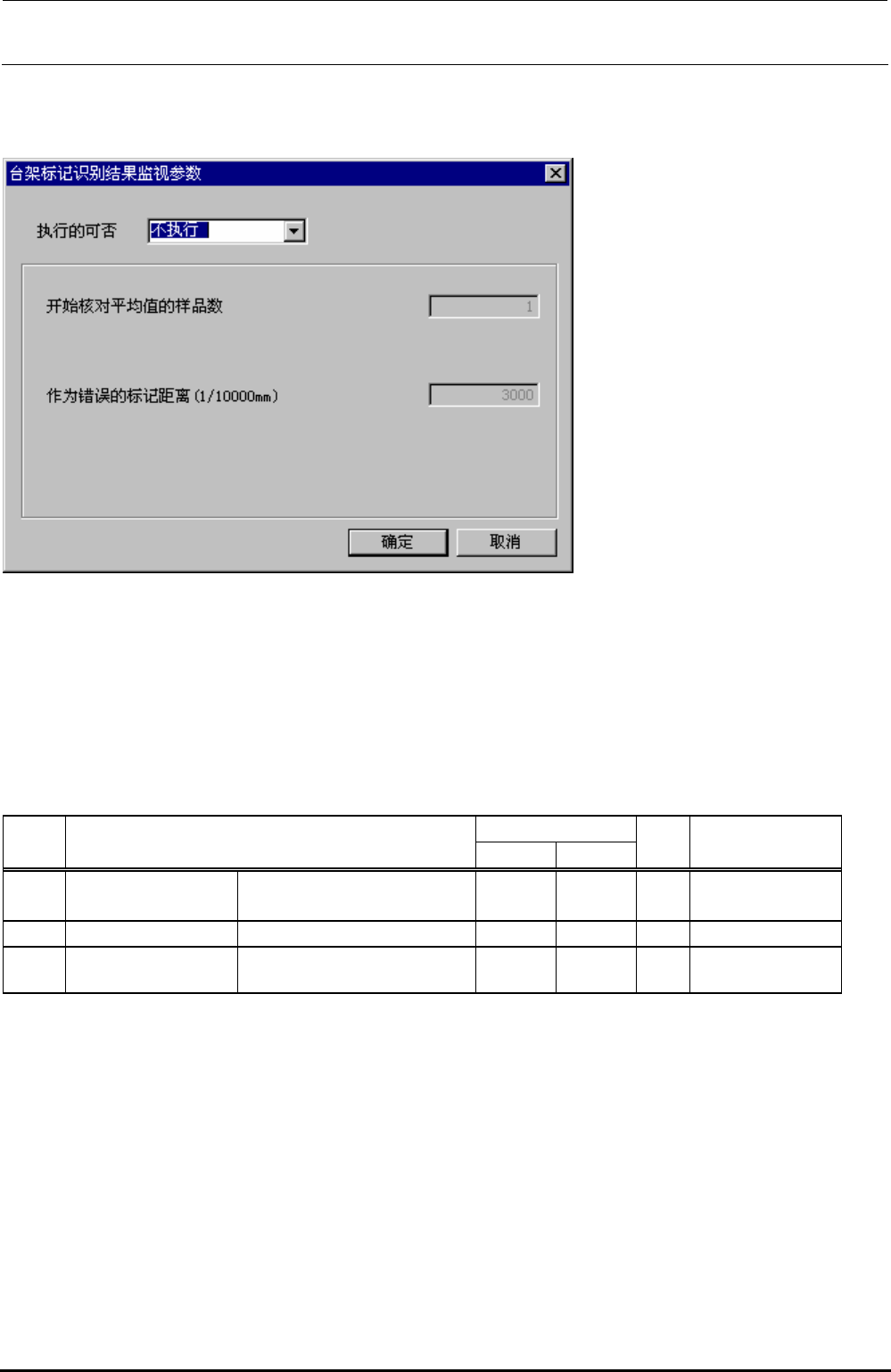

图 4.5-20 台架标记识别结果监视参数
(1) 设置画面的显示方法
菜单: [输入]→[其他]→[其他]→[台架标记识别结果监视参数]
起动: [其他]按键→[其他]标签→[台架标记识别结果监视参数]按键
(2)设置项目
输入范围
№
项目
最小值
最大值
单
位
备考
1
执行的可否
不执行
执行
2
开始核对平均值的样品数
0 255
3
作为错误的标记距离
0.1
μm
注）在“执行的可否”中选择了“不执行”之后，2、3 的项目不能编辑。
Rev1.0
机器控制参数
4-92
4.5.21 其他（吸嘴信息(共通)）

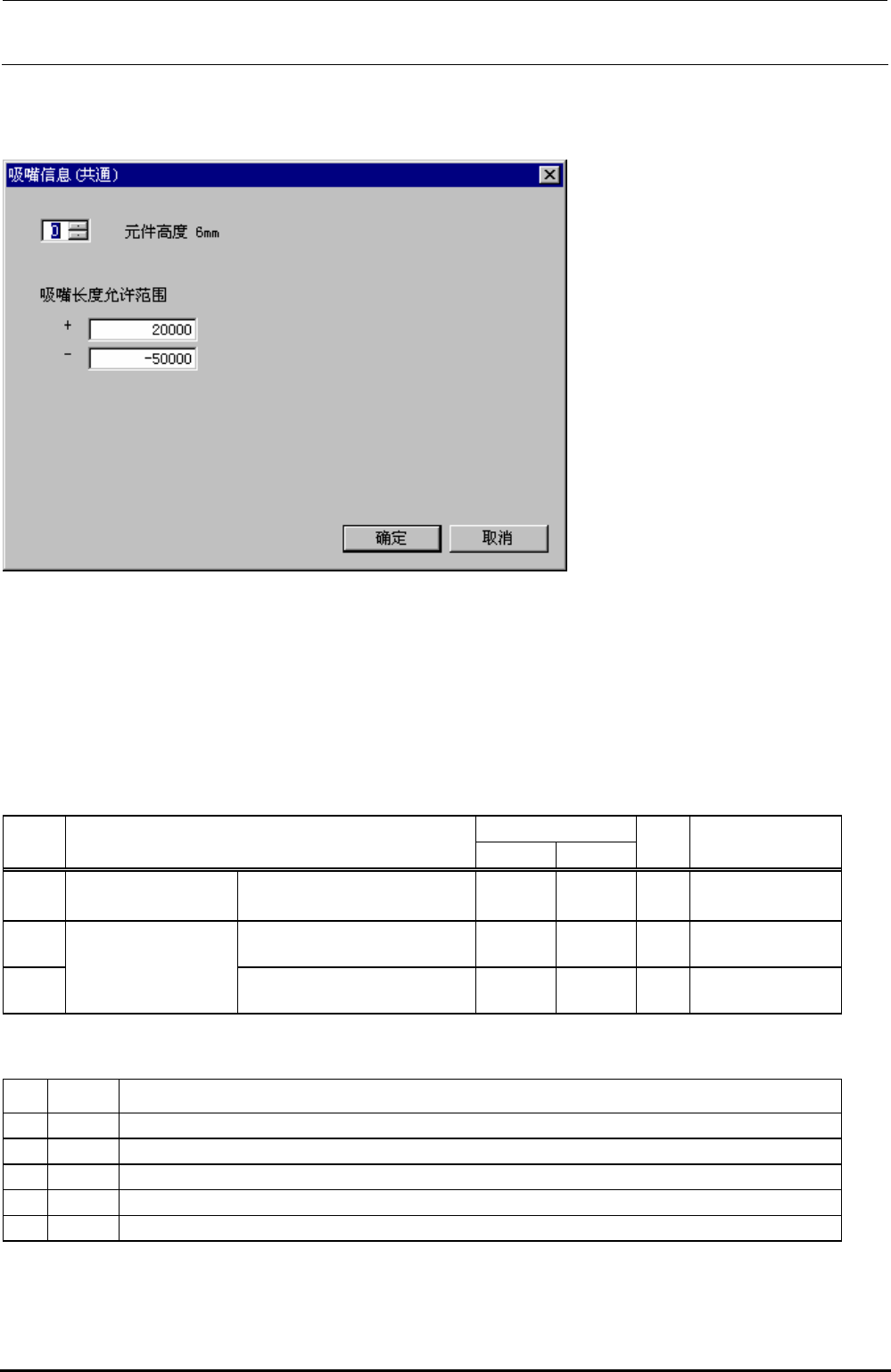

图 4.5-21 吸嘴信息(共通)
(1) 设置画面的显示方法
菜单: [输入]→[其他]→[其他]→[吸嘴信息(共通)]
起动: [其他]按键→[其他]标签→[吸嘴信息(共通)]按键
(2)設定項目
输入范围
№
项目
最小值
最大值
单
位
备考
1
元件高度
0 7
参照(3) 元件高
度
2
吸嘴长度允许范围+
0.1
μm
3
吸嘴信息(共通)
吸嘴长度允许范围-
0.1
μm
(3)元件高度
№
类别 内 容
1 0
元件高度 6mm(SC)
2 1
元件高度 12mm(NC)
3 2
元件高度 20mm(HC)
4 3
元件高度 25mm(EC)
5
4～7 预备
