Rev1.0
机器控制参数
3-3
3.2 XY
选择了起动画面的[XY]按键之后，就会显示出如图 3.2-1 所示的表格。

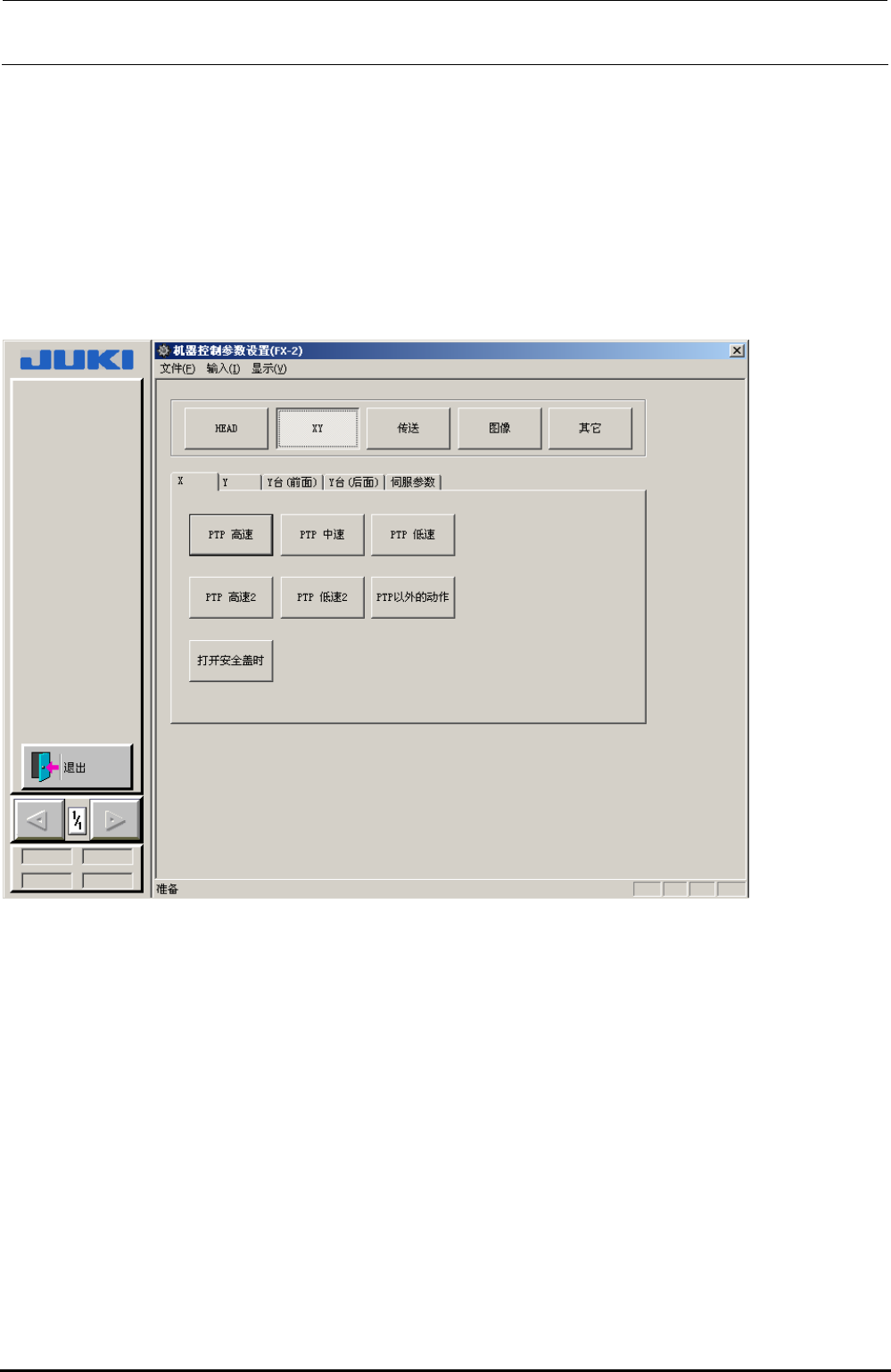

3.2.1 X、Y、Y表格（前·后）起动画面
选择了[Ｘ] 或[Ｙ]、[Y台（前面）]、［Y台（后面）］之后，就会显示出如图 3.2-1所示的表格。
画面为[Ｘ]时的情形，但是[Ｙ]、［Y 台（前面）］、［Y 台（后面）］也一样。
图 3.2-1 X、Y、Y 台（前·后）的起动画面
选择了[PTP 高速]、[PTP 中速]、[PTP 低速]、[PTP 高速 2]、[PTP 低速 2]、[PTP 以外的动作]按键或［打
开安全盖时］按键之后，各设置画面就被显示出来。
Rev1.0
机器控制参数
3-4

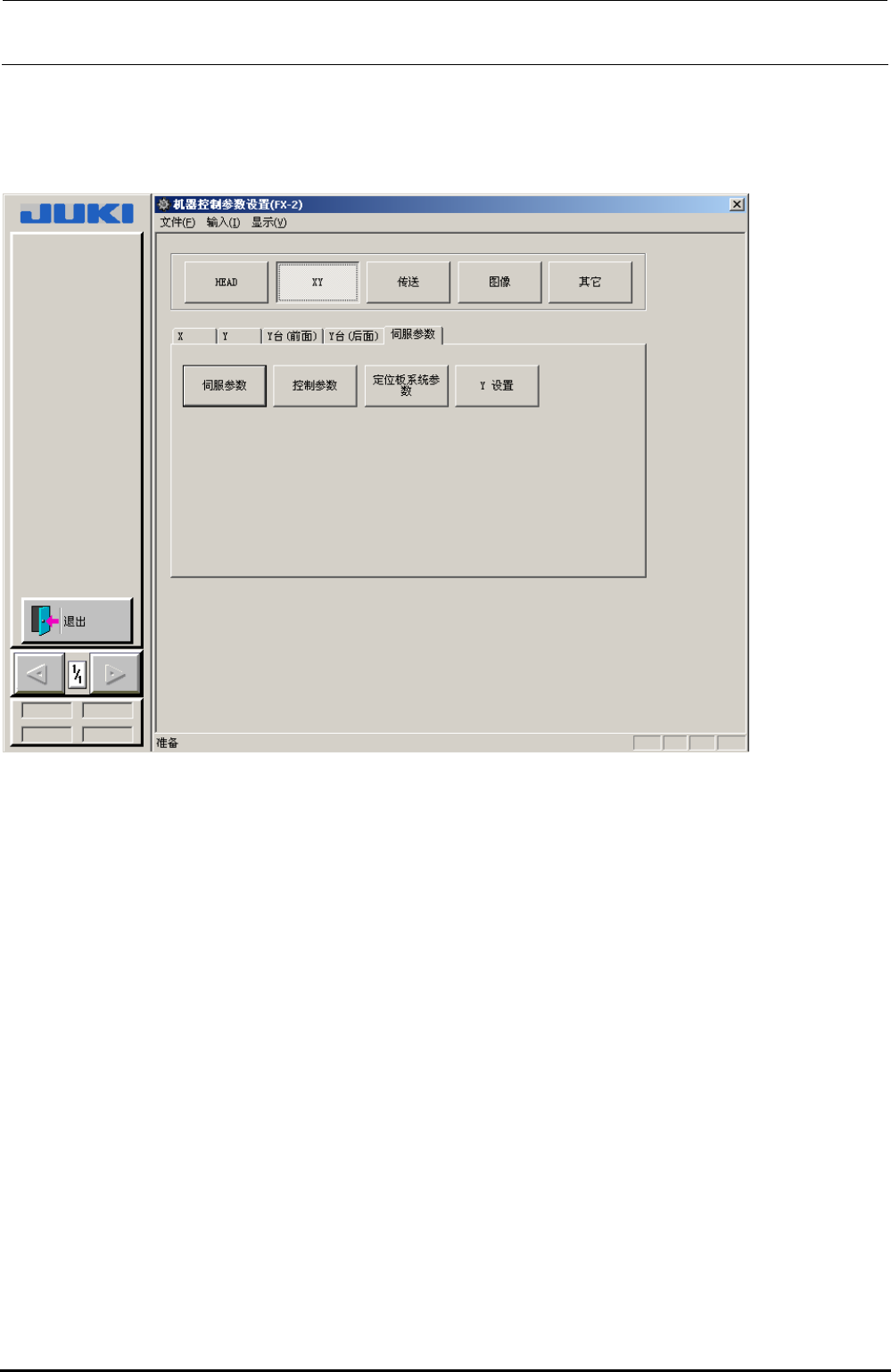

3.2.2 伺服参数的起动画面
选择了[伺服参数] 之后，就会显示出如图 3.2-2 所示的表格。
图 3.2-2 伺服参数的起动画面
选择了[伺服参数]、[控制参数]、[定位板系统参数]按键或[Y 设置]按键之后，各设置画面就被显示出来。
Rev1.0
机器控制参数
3-5

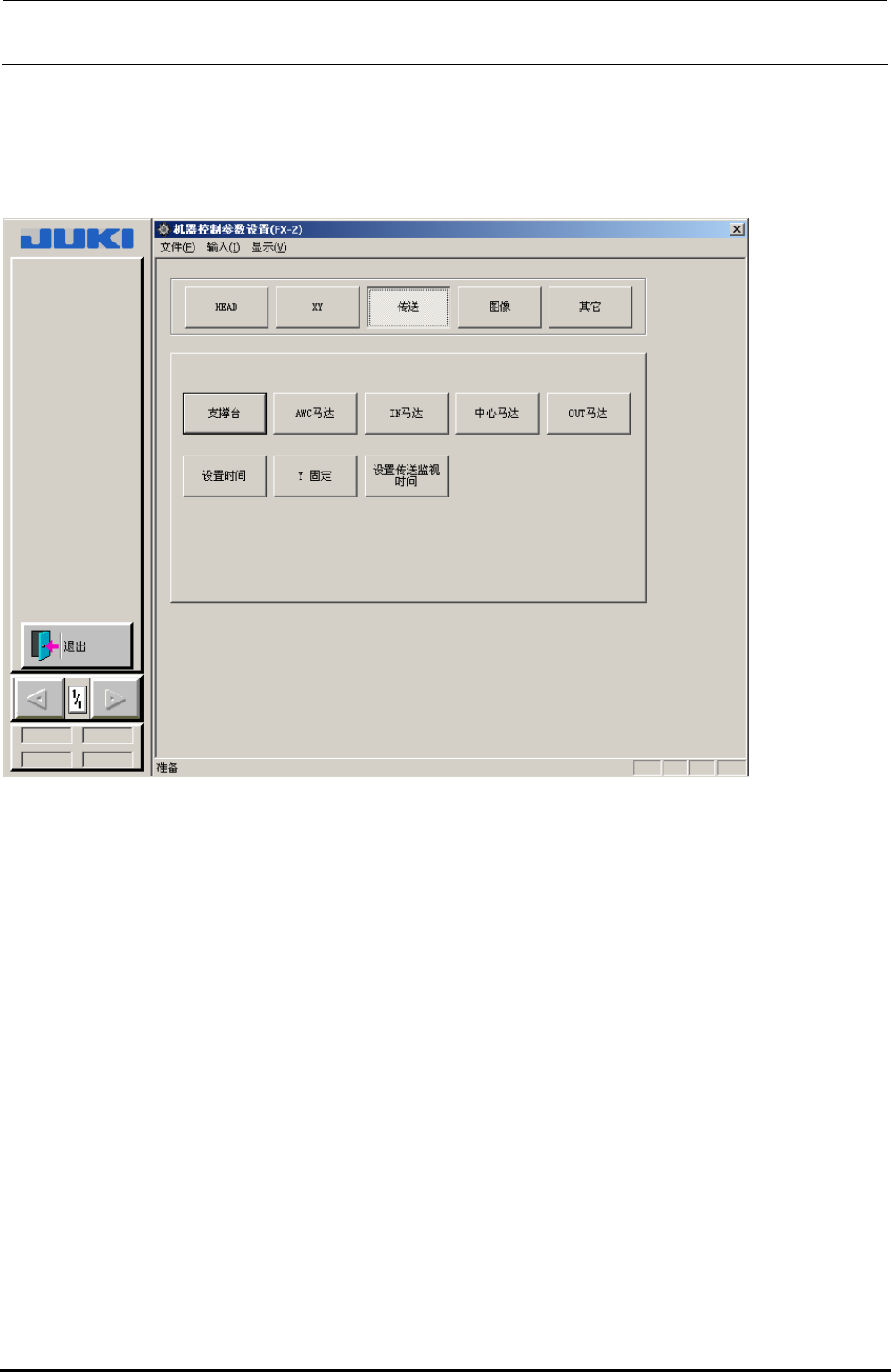

3.3 传送
选择了起动画面的[传送]按键之后，就会显示出如图 3.3-1 所示的表格。
图 3.3-1 传送的起动画面
选择了[支撑台]、[AWC 马达]、[IN 马达]、[中心马达]、[OUT 马达]、[设置时间]、[Y 固定]、[设置传送
监视时间]按键之后，就会显示出各设置画面。
