Rev1.0
机器控制参数
2-5

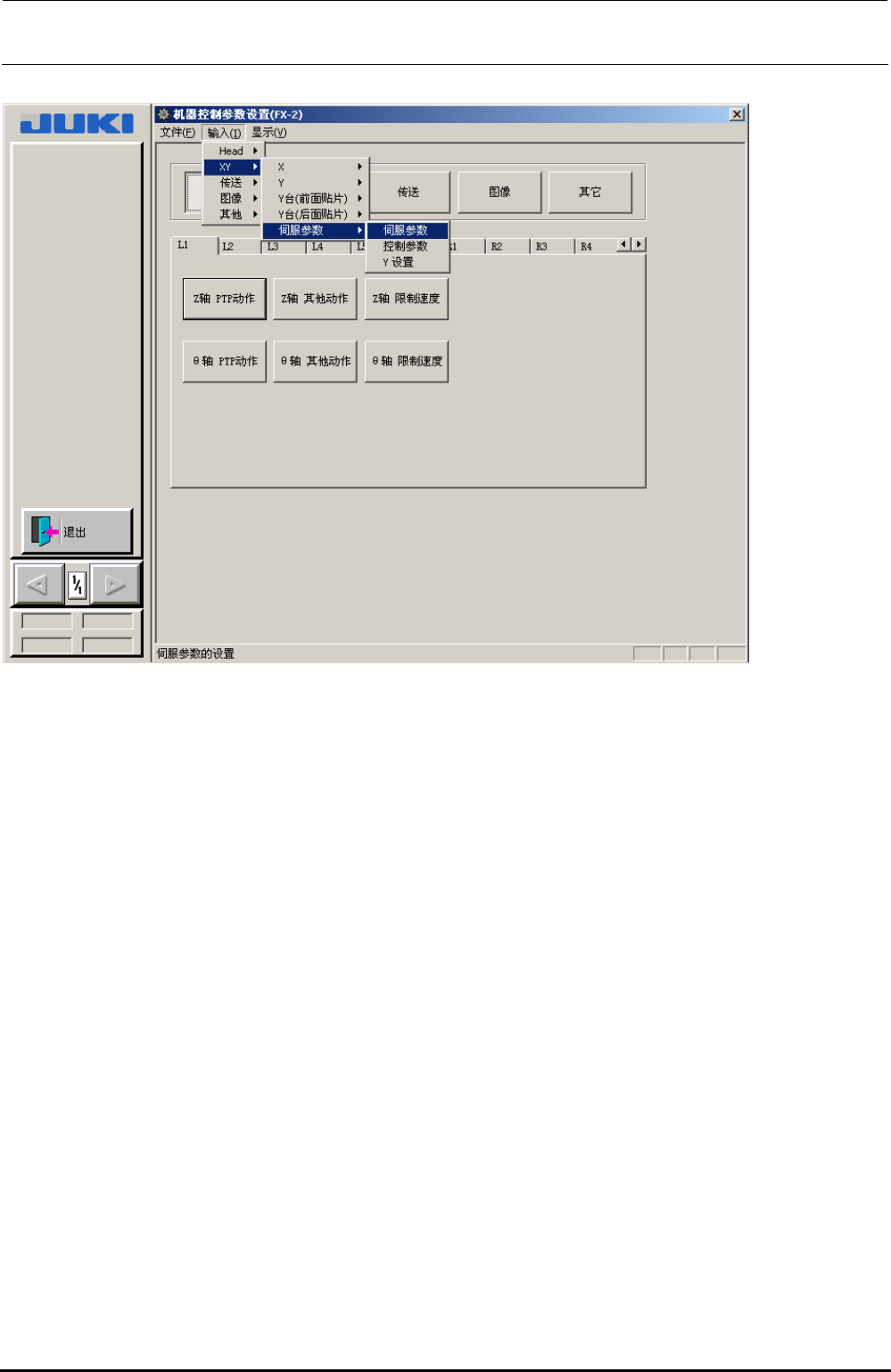

图 2.2-4 伺服参数菜单

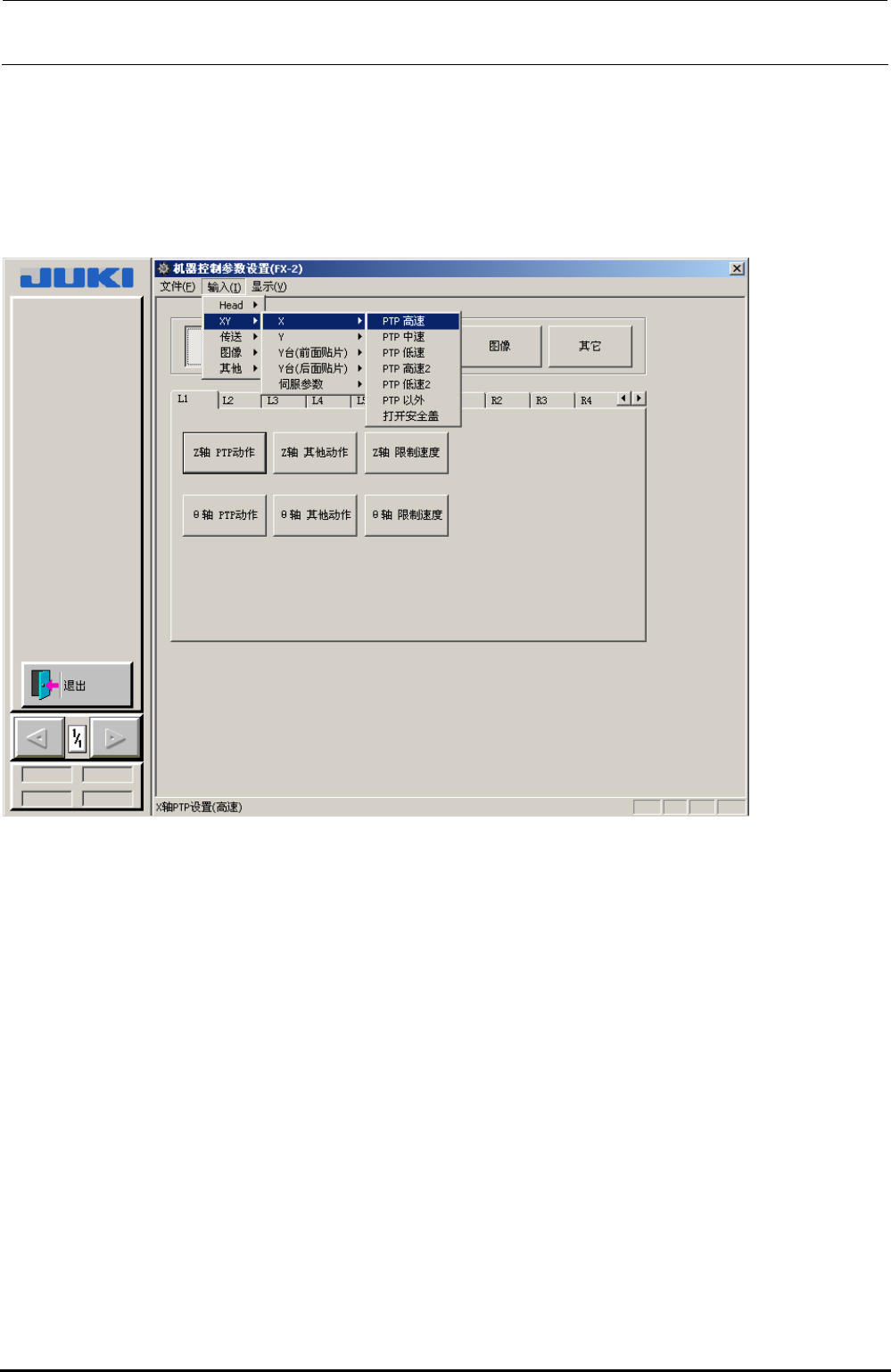

（１）Ｘ
进行Ｘ轴的设置。
（ａ） 进行Ｘ轴的 PTP 动作(高速·中速·低速·高速 2·低速 2)的轴控制参数设置。
（ｂ） 进行Ｘ轴的 PTP 动作以外的轴控制参数设置。
（ｃ） 进行Ｘ轴的打开安全盖时的轴控制参数设置。
（２）Y
进行Ｙ轴的设置。
（ａ） 进行Ｙ轴的 PTP 动作(高速·中速·低速·高速 2·低速 2)的轴控制参数设置。
（ｂ） 进行 Y 轴的 PTP 动作以外的轴控制参数设置。
（ｃ） 进行 Y 轴的打开安全盖时的轴控制参数设置。
（３）Y 台
进行 Y 台轴（前面贴片时·后面贴片时）的设置。
（ａ） 进行 Y 台（前面贴片时·后面贴片时）的 PTP 动作(高速·中速·低速·高速 2·低速 2)的轴控制参数
设置。
（ｂ） 进行 Y 台轴（前面贴片时·后面贴片时）的 PTP 动作以外的轴控制参数设置。
（ｃ） 进行 Y 台轴（前面贴片时·后面贴片时）的打开安全盖时的轴控制参数设置。
（４）伺服参数
进行伺服参数的设置。
（ａ） 进行三菱位置板的伺服参数设置。
（ｂ） 进行三菱位置板的控制参数设置。
（ｃ） 进行三菱位置板的定位板系统参数的设置。
（ｄ） 进行三菱位置板的 Y 设置数据的设置。
Rev1.0
机器控制参数
2-6
2.2.3 传送
选择了[传送]之后，就会显示出如图 2.2-5 所示的级联菜单。

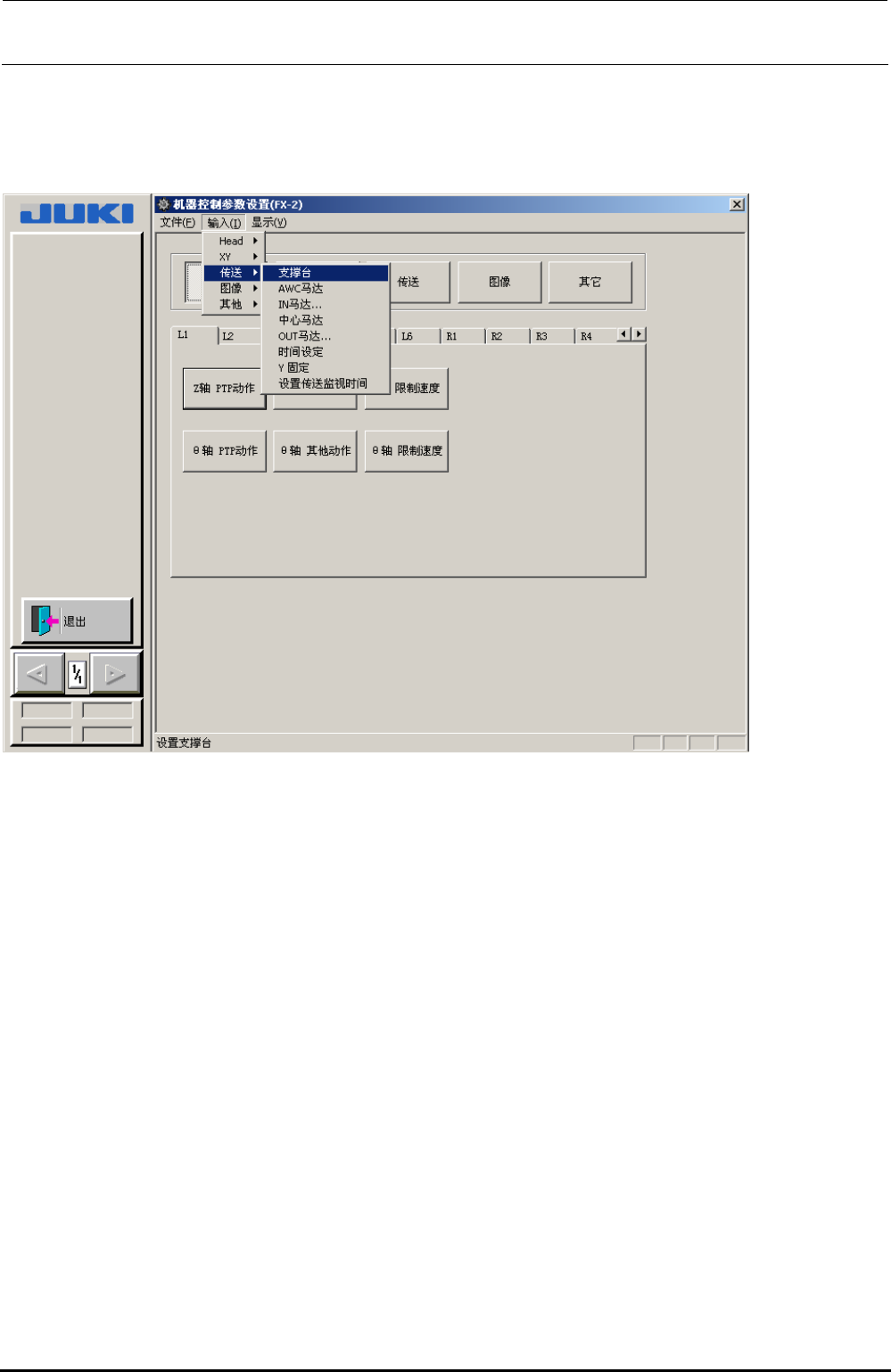

图 2.2-5 传送菜单
（１）支撑台
进行支撑台数据的设置。
（２）AWC 马达
进行AWC 马达（CENTER・IN/OUT）数据的设置。
（３）IN 马达
进行IN 马达数据的设置。
（４）中心马达
进行中心马达数据的设置。
（５）OUT 马达
进行OUT 马达数据的设置。
（６）时间设定
进行传送的检测时间或驱动时间的设置。
（７）Y 固定
进行Y 固定数据的设置。
（８）设置传送监视时间
进行传送的检测时间或驱动时间的设置。
