机器控制参数
4-87
4.5.18 其他（设置激光）
图 4.5-18 设置激光
(1) 设置画面的显示方法
菜单: [输入]→[其他]→[其他]→[设置激光]
起动: [其他]按键→[其他]标签→[设置激光]按键
Rev1.0
机器控制参数
4-88
(2)设置项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1
吸嘴套检测高度
2
0402 元件用阈值
3
边界阈值
4
平均辉度上限
5
平均辉度下限
6
标准偏差上限
7
标准偏差下限
8
最小辉度上限
9
最小辉度下限
10
编码器检查允许值
11
编码器检查偏差的有效范
围
12
编码器检查最大取样调查
数
13
转换元件形状的阈值
0 9
在（3）中描述
14
SWEEP 结果校正用元件
XY 比率
(%)
(3)大小区分
№
类别 内 容
1 0
长方形 2〈＝〉长方形 4
2 1
八角形 2〈＝〉八角形 4
3 2
PLCC〈＝〉八角形 4
4 3
预备
5 4
预备
6 5
预备
7 6
预备
8 7
预备
9 8
预备
10 9
预备
Rev1.0
机器控制参数
4-89
4.5.19 其他（激光识别角度监视参数）

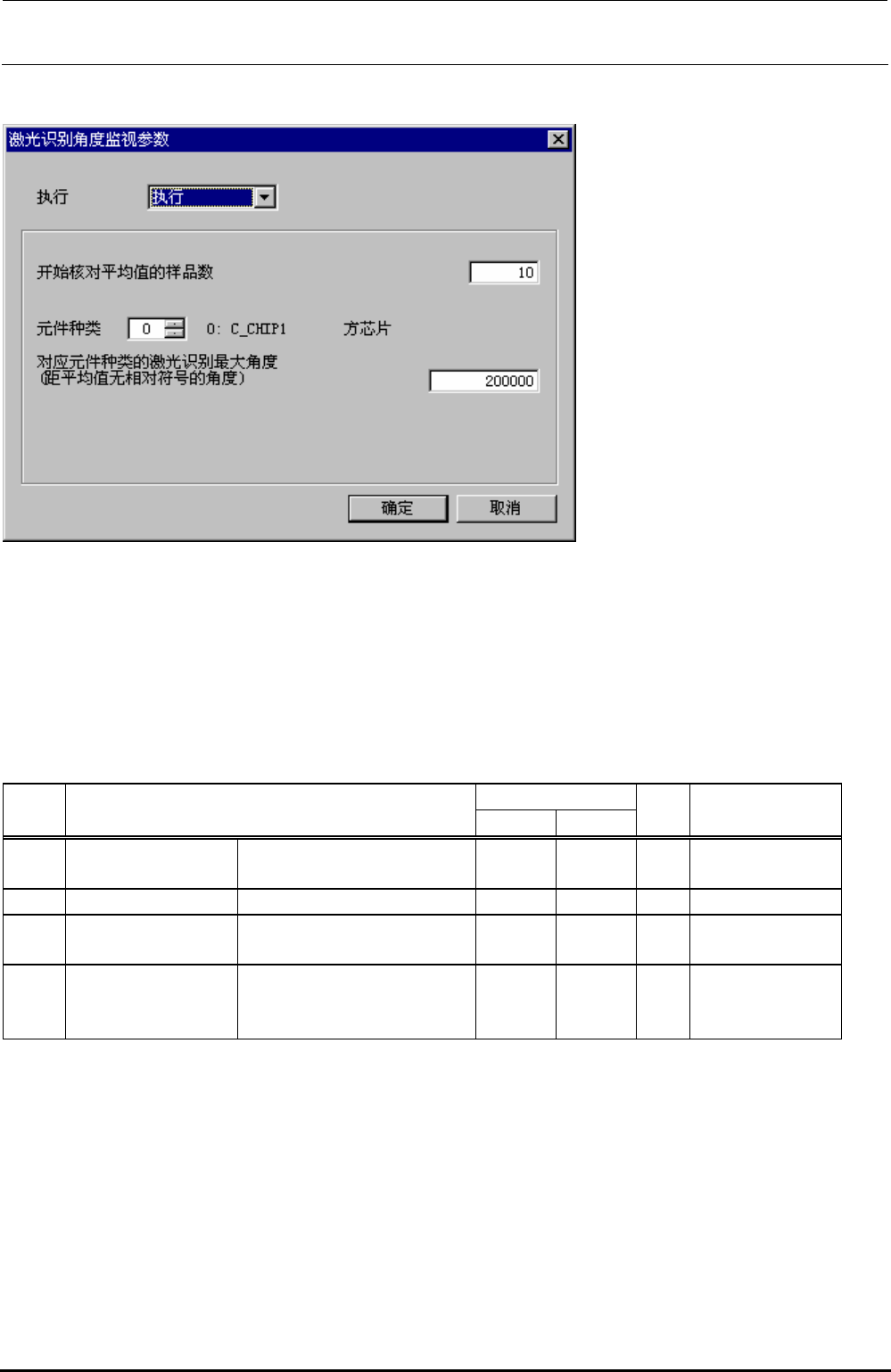

图 4.5-19 激光识别角度监视参数
(1) 设置画面的显示方法
菜单: [输入]→[其他]→[其他]→[激光识别角度监视参数]
起动: [其他]按键→[其他]标签→[激光识别角度监视参数]按键
(2)设置项目
输入范围
№
项目
最小值
最大值
单
位
备考
1
执行的可否
不执行
执行
2
开始核对平均值的样品数
0 255
3
元件种类
0 49
参照(3) 元件种
类
4
各种元件
对应元件种类的激光识别
最大角度(距平均值无相对
符号的角度)
绝对值
注）在“执行的可否”中选择了“不执行”之后，2～4 的项目不能编辑。
