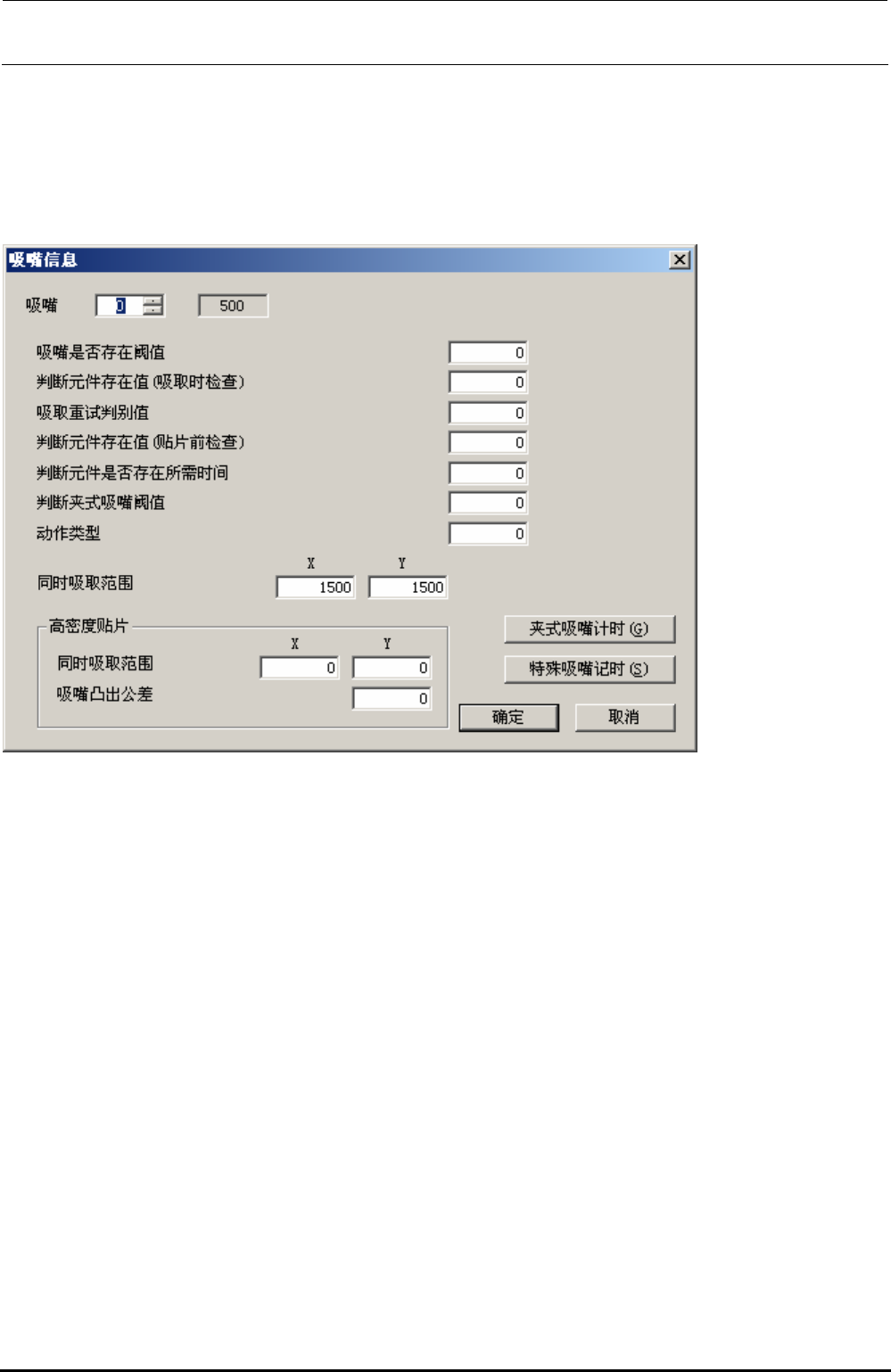

Rev1.0 机器控制参数 4-62 4.5 其他 4.5.1 吸嘴信息 图 4.5-1 吸嘴信息 (1) 设置画面的显示方法 菜 单 : [ 输入 ] → [ 其他 ] → [ 吸嘴信息 ] 起 动 : [ 其他 ] 按键 → [ 设置项目 ] 标签 → [ 吸嘴信息 ] 按键 注 1) 选择了 [ 夹持吸嘴计时器 ] 按键之后，夹嘴定时器设置画面 ( 图 4.5-2 ) 被显示出来。 注 2) 选择了 [ 特殊吸嘴计时器 ] 按键之…
Rev1.0
机器控制参数
4-61
4.4.6 校准块标记
图 4.4-6 校准块标记
(2)设置项目
输入范围
№
项目
最小值
最大值
单位 备考
校准块识别结果有
效范围
设置
0 1
0: 左侧
1: 右侧
X 最大有效值
X 最小有效值
Y 最大有效值
返回原点时
Y 最小有效值
X 最大有效值
X 最小有效值
Y 最大有效值
生产时
Y 最小有效值
Rev1.0
机器控制参数
4-63
(2) 设置项目
输入范围
№
项目
最小值
最大值
单
位
备考
1
吸嘴
0 499
参照(3)吸嘴
吸嘴指标号码
0～499 对应吸
嘴号码 500 ～
999
2
判断吸嘴的阈值
(真空等级)
3
判定元件的值
(吸取时检查)
4
吸取重试的判别值
(真空等级)
5
判定元件的值
(贴片前检查)
6
判定元件是否存在所需时
间
7
判断夹式吸嘴的阈值
(真空等级)
8
运行顺序
9
Ｘ
10
同时吸取范围
Ｙ
吸取位置优先方
式時
同时吸取范围 Ｘ
同时吸取范围 Ｙ
11
高密度贴片
吸嘴凸出公差
吸取位置优先方
式時
(3) 吸嘴
№
类别 内 容
1
0～9 标准吸嘴
2
10～49 次标准吸嘴
3
50～199 用户个别吸嘴
4
200 ～
299
大型吸嘴
5
300 ～
329
内闭夹式吸嘴
6
330 ～
349
内闭夹式吸嘴(大型)
7
350 ～
379
外开夹式吸嘴
8
380 ～
399
外开夹式吸嘴(大型)
9
400 ～
499
不能更换吸嘴
