Rev1.0 机器控制参数 4-93 4.5.22 其他（贴片附近移动时间偏 移量） 图 4.5-22 贴片附近移动时间偏移量 (1) 设置画面的显示方法 菜 单 : [ 输入 ] → [ 其他 ] → [ 其他 ] → [ 贴片附近移动时间偏移量 ] 起 动 : [ 其他 ] 按键 → [ 其他 ] 标签 → [ 贴片附近移动时间偏移量 ] 按键 (2) 设置项目 输入范围 № 项目 最小值 最大值 单 位 备考 1 设定 参看 (3…
Rev1.0
机器控制参数
4-92
4.5.21 其他（吸嘴信息(共通)）
图 4.5-21 吸嘴信息(共通)
(1) 设置画面的显示方法
菜单: [输入]→[其他]→[其他]→[吸嘴信息(共通)]
起动: [其他]按键→[其他]标签→[吸嘴信息(共通)]按键
(2)設定項目
输入范围
№
项目
最小值
最大值
单
位
备考
1
元件高度
0 7
参照(3) 元件高
度
2
吸嘴长度允许范围+
0.1
μm
3
吸嘴信息(共通)
吸嘴长度允许范围-
0.1
μm
(3)元件高度
№
类别 内 容
1 0
元件高度 6mm(SC)
2 1
元件高度 12mm(NC)
3 2
元件高度 20mm(HC)
4 3
元件高度 25mm(EC)
5
4～7 预备
Rev1.0
机器控制参数
4-93
4.5.22 其他（贴片附近移动时间偏移量）

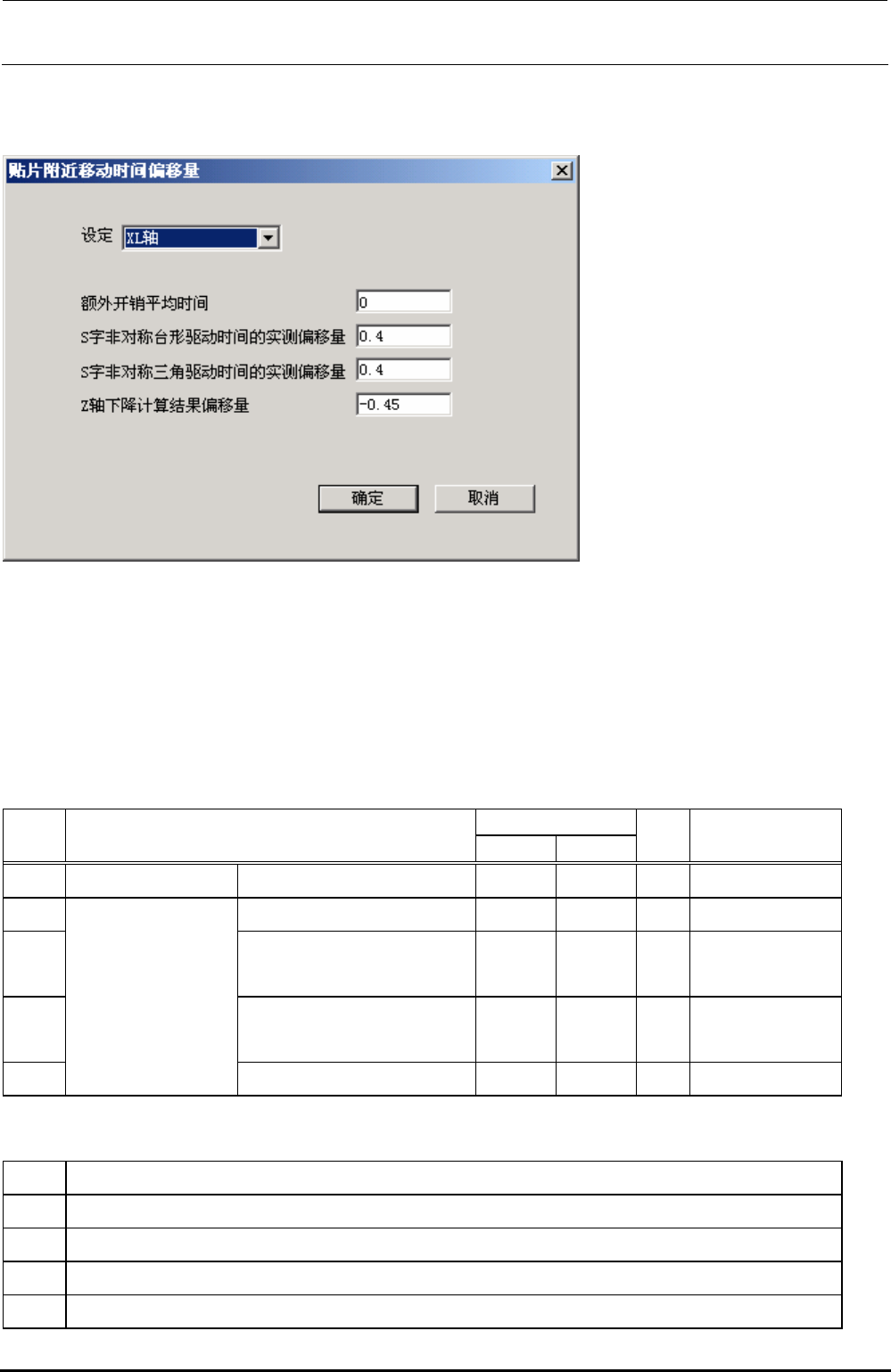

图 4.5-22 贴片附近移动时间偏移量
(1) 设置画面的显示方法
菜单: [输入]→[其他]→[其他]→[贴片附近移动时间偏移量]
起动: [其他]按键→[其他]标签→[贴片附近移动时间偏移量]按键
(2) 设置项目
输入范围
№
项目
最小值
最大值
单
位
备考
1
设定
参看(3)设定
2
额外开销平均时间
3
S 字非对称台形驱动时间的
实测偏移量
4
S 字非对称三角驱动时间的
实测偏移量
5
贴片附近移动时间
偏移量
Z 轴下降计算结果偏移量
(3) 设定
№
内 容
1
XL 轴
2
XR 轴
3
Y 轴
4
Y 工作台轴
Rev1.0
机器控制参数
4-94
4.5.23 其他（FCS生产控制参数）
图4.5-23 FCS 生产控制参数
(1)设置画面的显示方法
菜单：[输入]→[其他]→[其他]→[FCS 生产控制…]
起动：[其他]按钮→[其他]标签→[FCS 生产控制参数]按钮
注）如选择[照明控制] 按钮，则显示元件、元件侧标记识别时的照明控制设置画面（图 4-5-24）。
