Rev1.0
机器控制参数
4-53
(3)区
№
类别 内 容
1 0
行程 3.5mm 以上
2 1
行程 3.0mm～3.5mm 以下
3 2
行程 2.5mm～3.0mm 以下
4 3
行程 2.0mm～2.5mm 以下
5 4
行程 1.5mm～2.0mm 以下
6 5
行程 1.5 以下
7
6～7 预备
8 8
固定时间 200msec(解除 Y 固定)
9 9
预备
Rev1.0
机器控制参数
4-54
4.3.8 设置传送监视时间

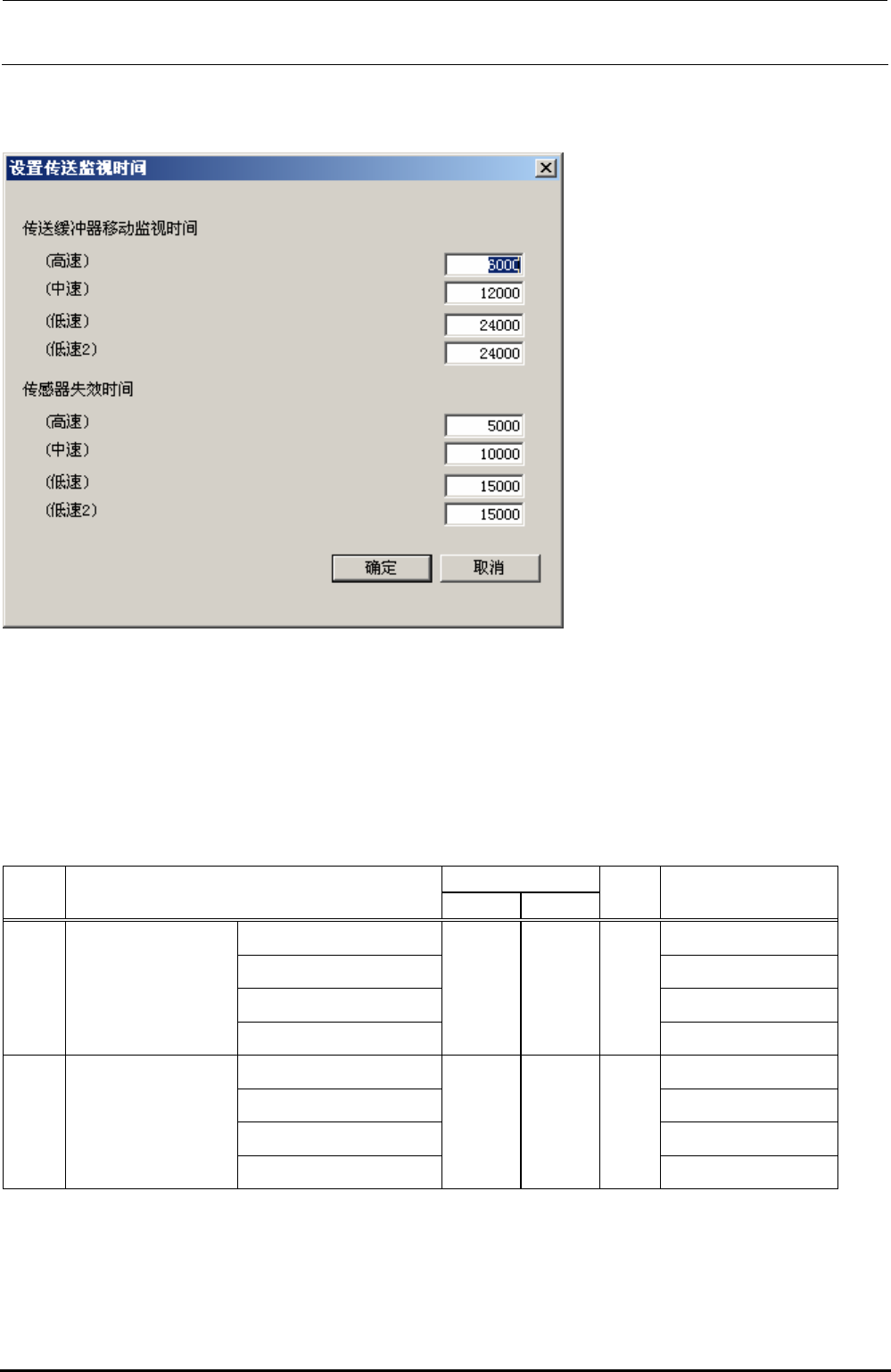

图 4.3-8 设置传送监视时间
(1) 设置画面的显示方法
菜单: [输入]→[传送]→[设置传送监视时间]
起动: [传送]按键→[设置传送监视时间]按键
(2)设置项目
输入范围
№
项目
最小值
最大值
单位
备考
高速
初期值:6000(6 秒)
中速
初期值:1200
低速
初期值:2400
1
传送缓冲器移动监
视时间
低速 2
ms
初期值:2400
高速
初期值:6000(6 秒)
中速
初期值:1200
低速
初期值:2400
2
传感器失效时间
低速 2
ms
初期值:2400
Rev1.0
机器控制参数
4-55
4.4 图像
4.4.1 OCC照明式样
图 4.4-1 OCC 照明式样
(1) 设置画面的显示方法
菜单: [输入]→[图像]→[OCC 照明式样]
起动: [图像]按键→ [OCC 照明式样] 按键
(2)设置项目
输入范围
№
项目
最小值 最大值
单位 备考
1
种类
0 63
参照(3)种类
2
照明类型
0 255
参照(4)照明类型
3
照明样式
0 255
参照(5)照明样式
4
汽缸存在与否
5
主照明样式
6
模式名称
7
台号
0 15
8
分割状态编号
9
编辑标记
0:不能编辑,
1:可以编辑
10
装置开/关
0:OFF,
1:ON
11
亮度
12
照明台
装置 ID
参照(6)装置 ID
