Rev1.0 机器控制参数 4-56 (3) 种类 № 类别 内 容 1 0 标准标记用照明 2 1 有安全盖标记用照明 3 2 ～ 63 预备 (4) 照明类型 № 类别 内 容 1 0 标准标记用照明 2 1 有安全盖标记用照明 3 255 终端 (5) 照明样式 № 类别 内 容 1 255 终端 (6) 装置 ID № 类别 内 容 1 0 垂直照明 2 1 角度照明
Rev1.0
机器控制参数
4-55
4.4 图像
4.4.1 OCC照明式样

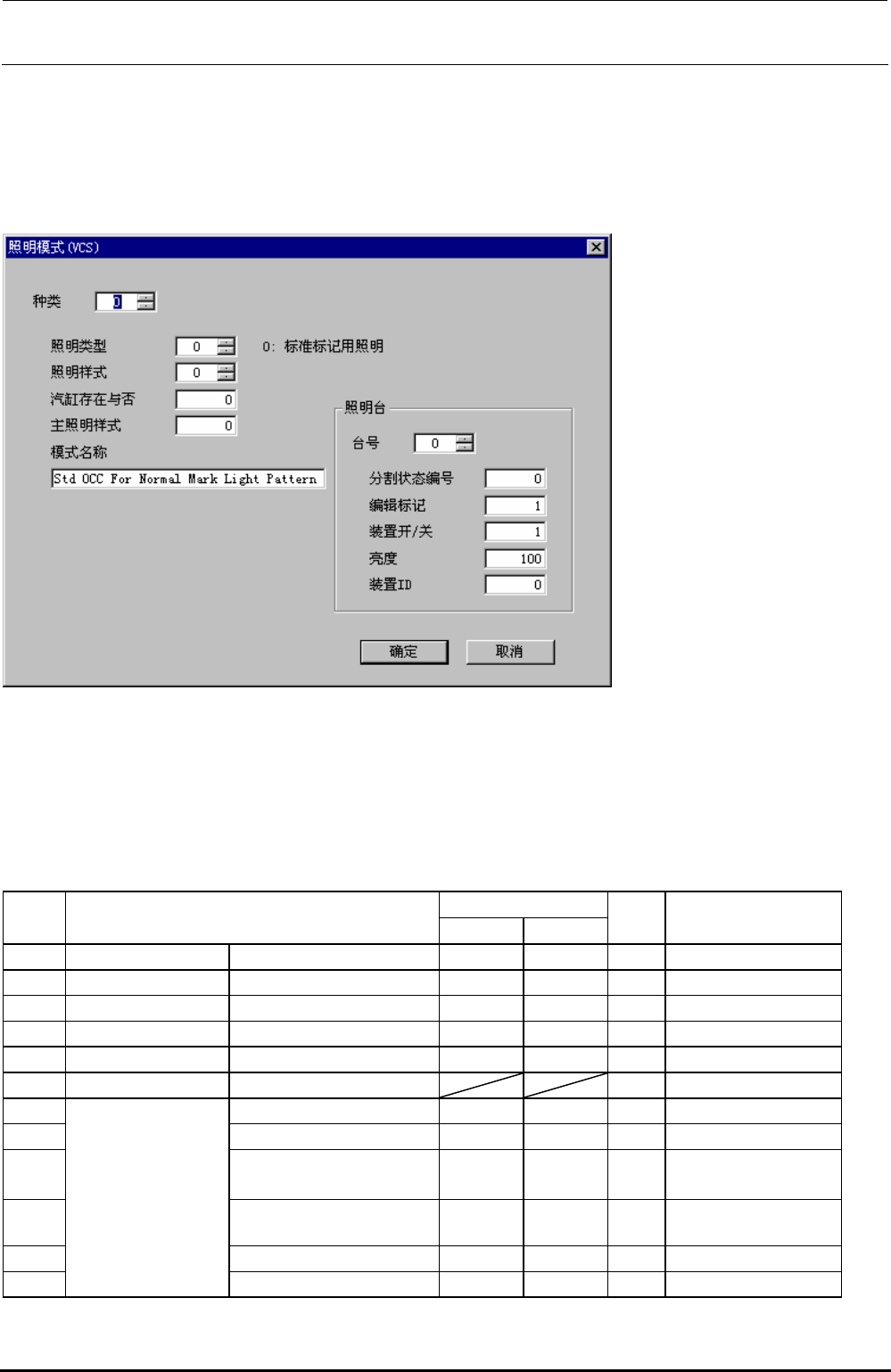

图 4.4-1 OCC 照明式样
(1) 设置画面的显示方法
菜单: [输入]→[图像]→[OCC 照明式样]
起动: [图像]按键→ [OCC 照明式样] 按键
(2)设置项目
输入范围
№
项目
最小值 最大值
单位 备考
1
种类
0 63
参照(3)种类
2
照明类型
0 255
参照(4)照明类型
3
照明样式
0 255
参照(5)照明样式
4
汽缸存在与否
5
主照明样式
6
模式名称
7
台号
0 15
8
分割状态编号
9
编辑标记
0:不能编辑,
1:可以编辑
10
装置开/关
0:OFF,
1:ON
11
亮度
12
照明台
装置 ID
参照(6)装置 ID
Rev1.0
机器控制参数
4-56
(3)种类
№
类别 内 容
1 0
标准标记用照明
2 1
有安全盖标记用照明
3
2～63 预备
(4)照明类型
№
类别 内 容
1 0
标准标记用照明
2 1
有安全盖标记用照明
3 255
终端
(5)照明样式
№
类别 内 容
1 255
终端
(6)装置 ID
№
类别 内 容
1 0
垂直照明
2 1
角度照明
Rev1.0
机器控制参数
4-57
4.4.2 OCC增益级别

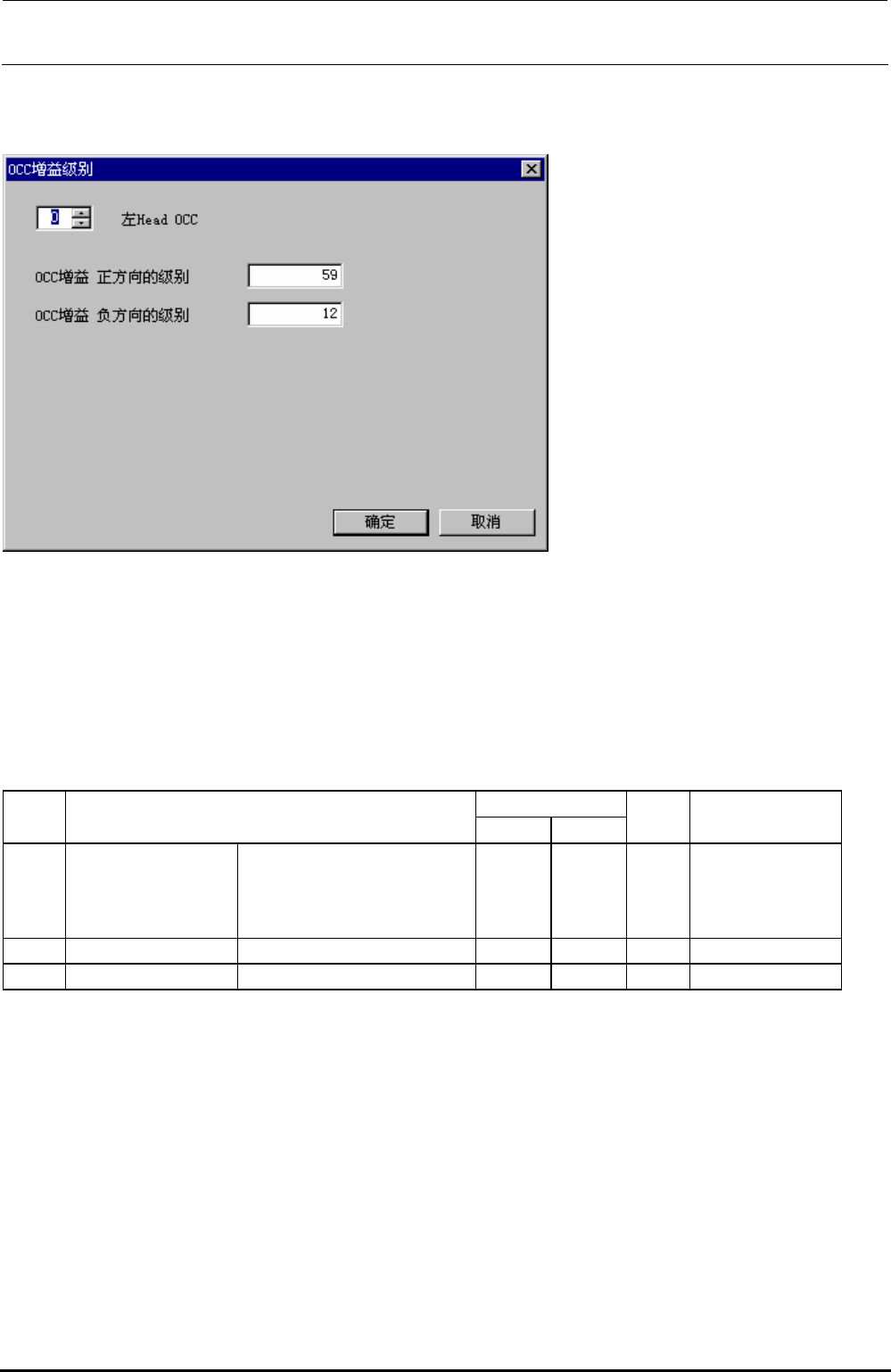

图 4.4-2 OCC 增益级别
(1) 设置画面的显示方法
菜单: [输入]→[画像]→[OCC 增益级别]
起动: [图像]按键→[OCC 增益级别]按键
(2)设置项目
输入范围
№
项目
最小值
最大值
单位 备考
1
左 Head OCC
右 Head OCC
0 1
0: 左贴片头
OCC
1: 右贴片头
OCC
2
OCC 增益正方向的级别
初期值：59
3
OCC 增益负方向的级别
初期值：12
