Rev1.0 机器控制参数 4-60 4.4.5 设置镀锡偏移校正 图 4.4-5 设置传送监视时间 (1) 设定画面的显示方法 菜单∶ [ 输入 ] → [ 画像 ] → [ 设置镀锡偏移校正 ] 起动∶ [ 画像 ] 按钮→ [ 设置镀锡偏移校正 ] 按钮 (2) 设定项目 输入范围 № 项目 最小值 最大值 单 位 备考 1 最大值 2 对比度图案 最小值
Rev1.0
机器控制参数
4-59
4.4.4 设置数字放大

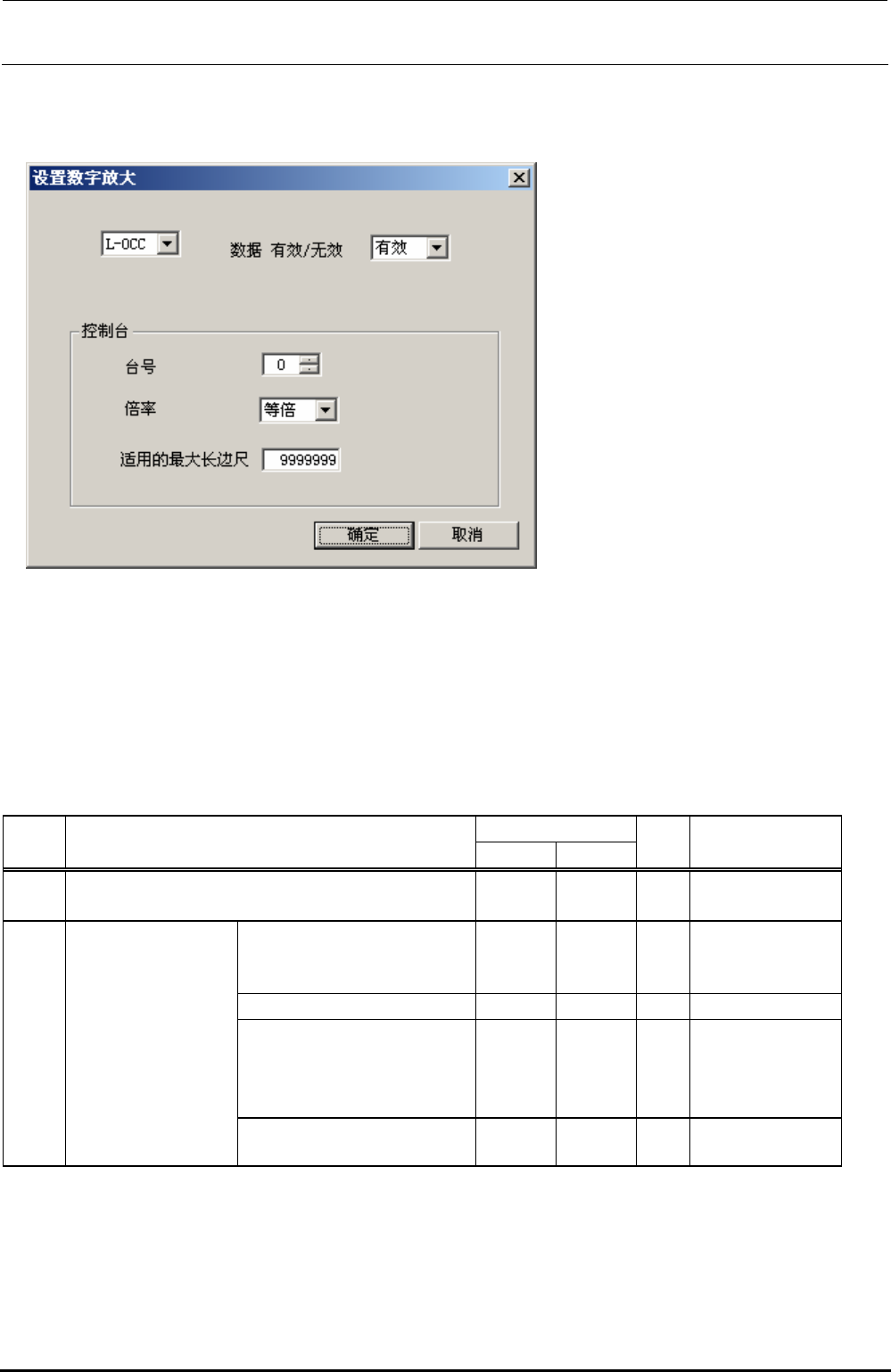

图4.4-4 设置数字放大
(1)设定画面的显示方法
菜单∶ [输入]→[画像]→[设置]→[设置数字放大]
起动∶ [画像]按钮→[设置]标签→[设置数字放大]按钮
(2)设定项目
输入范围
№ 项目
最小值
最大值
单
位
备考
1
L-OCC/R-OCC 左右摄像机选择
0：L-OCC
1：R-OCC
数据有效/无效
0：无效
1：有效
台号
0 3
倍率
0：未设置
1：等倍
2：2 倍
3：4 倍
2
控制台
适用的最大长边尺寸
0.1
μm
Rev1.0
机器控制参数
4-60
4.4.5 设置镀锡偏移校正
图 4.4-5 设置传送监视时间
(1)设定画面的显示方法
菜单∶[输入]→[画像]→[设置镀锡偏移校正]
起动∶[画像]按钮→[设置镀锡偏移校正]按钮
(2)设定项目
输入范围
№ 项目
最小值
最大值
单
位
备考
1
最大值
2
对比度图案
最小值
Rev1.0
机器控制参数
4-61
4.4.6 校准块标记
图 4.4-6 校准块标记
(2)设置项目
输入范围
№
项目
最小值
最大值
单位 备考
校准块识别结果有
效范围
设置
0 1
0: 左侧
1: 右侧
X 最大有效值
X 最小有效值
Y 最大有效值
返回原点时
Y 最小有效值
X 最大有效值
X 最小有效值
Y 最大有效值
生产时
Y 最小有效值
