Rev. 1.0 机器控制参数 4-5-13 真空过滤不良判断值 图 4-5-13 过滤不良判断值 (1) 设定画面的显示方法 菜单∶ [ 输入 ]→[ 其他 ]→[ 真空 ]→[ 过滤不良判断值 ] 起动∶ [ 其他 ] 按钮 →[ 真空 ] 标签 →[ 过滤不良判断值 ] 按钮 (2) 设定项目 输入范围 № 项目 最小值 最大值 单 位 备考 1 LNC60 初期值： 182 4-71
Rev. 1.0
机器控制参数
(3)元件类
№ 区分 内 容
1 0 C_CHIP1 方芯片
2 1 C_CHIP2 电阻
3 2 C_CHIP3 铝电解电容器
4 3 C_CHIP4 网络电阻
5 4 C_CHIP5 微调电容
6 5 C_SOT SOT
7 6 C_SOJ SOJ
8 7 C_GaAsFET GaAsFET
9 8 C_LED LED元件
10 9 C_CHIP_OTHER 其它芯片元件
11 10 C_SOP SOP
12 11 C_QFP QFP
13 12 C_PLCC,C_QFJ QFJ(PLCC)
14 13 C_TSOP TSOP
15 14 C_TSOP2 TSOP2
16 15 C_BQFP BQFP(缓冲 QFP)
17 16 C_BGA,C_PBGA BGA(PBGA)
18 17 C_CBGA CBGA
19 18 C_HSOP 热封 SOP
20 19 C_FBGA FBGA(CSP)
21 20 C_QFN QFN元件
22 21 C_IC_OTHER 其它 IC 元件
23 22 C_CONN 单方向引脚插头
24 23 C_CON2 二方向引脚插头
25 24 C_CONZ Ｚ引脚插头
26 25 C_EXCON 扩展引脚插头
27 26 C_OLC 外形定心元件
28 27 C_PANEL 外形识别元件
29 28 C_CONN_OTHER 其它插头
30 29 C_SKT_J J插口
31 30 C_SKT_G 砷化镓半导体插口
32 31 C_SKT_B 插口ﾄ
33 32 C_SKT_OTHER 其它 IC 插口
34 33 C_HIC HIC(基板元件)
35 34 C_ELEMENT1 元件 1
36 35 C_ELEMENT2 元件 2
37 36 C_ELEMENT3 元件 3
38 37 C_SOPDIMM DIMM插头
39 38 C_TI_BCHIP 日本 TI Micro BGA
40 39 C_TR_UL 三极管(左上缺口)
41 40 C_TR_UR 三极管(右上缺口)
42 41 C_TR_LL 三极管(左下缺口)
43 42 C_TR_LR 三极管(右下缺口)
44 43～48 预备
45 49 C_OTHER 其它元件
4-70
Rev. 1.0
机器控制参数
4-5-13 真空过滤不良判断值

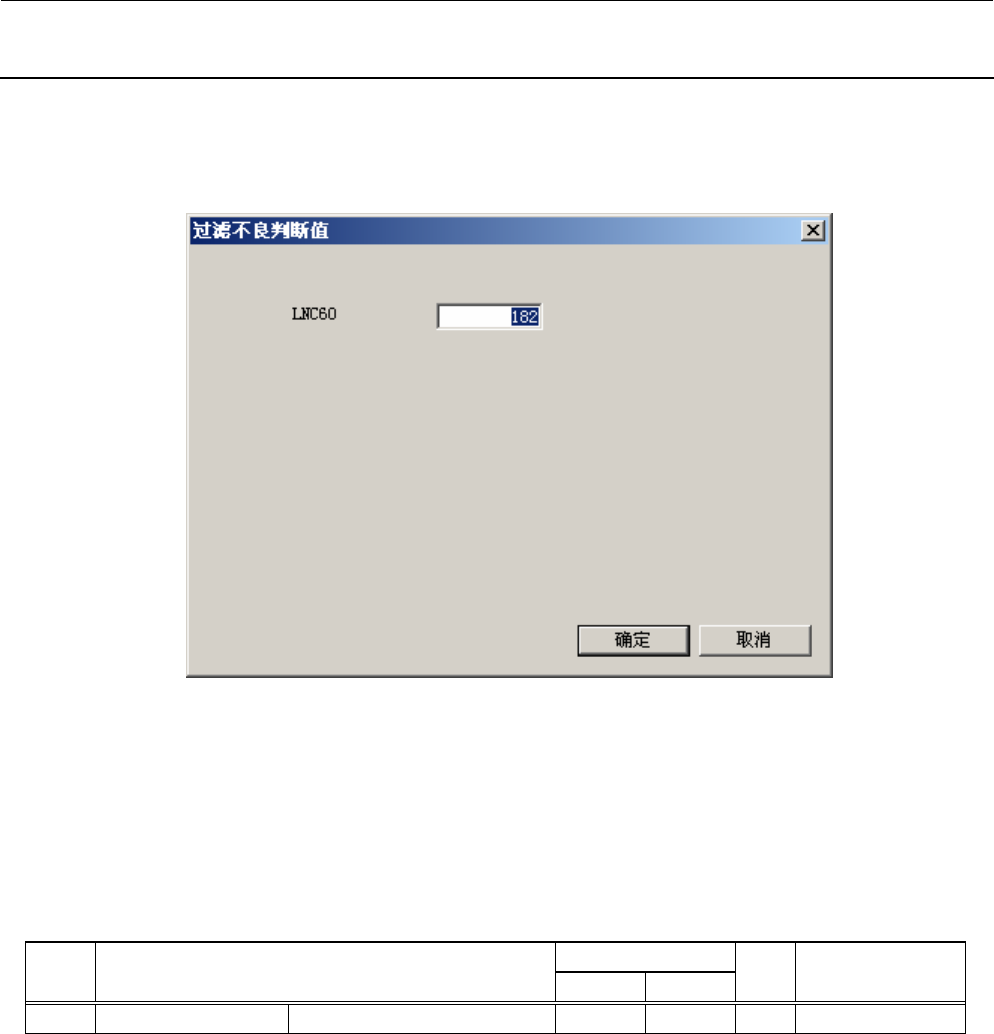

图 4-5-13 过滤不良判断值
(1)设定画面的显示方法
菜单∶ [输入]→[其他]→[真空]→[过滤不良判断值]
起动∶ [其他]按钮→[真空]标签→[过滤不良判断值]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 LNC60
初期值：182
4-71
Rev. 1.0
机器控制参数
4-5-14 其他（Ｚ轴 2 级控制）
图 4-5-14 Ｚ轴 2 级控制
(1)设定画面的显示方法
菜单∶ [输入]→[其它]→[其它]→[Ｚ轴 2 级控制]
起动∶ [其它]按钮→[其它]标签→[Ｚ轴 2 级控制]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1
吸取下降时 2 级控制高度
(对吸附面的吸嘴前端高度)
0.1
μm
初期值:20000
(2mm)
2
吸取上升时 2 级控制高度
(对吸附面的元件下面高度)
0.1
μm
初期值:20000
(2mm)
3
贴片下降时 2 级控制高度
(基板上面到元件下面高度)
0.1
μm
初期值:20000
(2mm)
4
吸附贴片 Z 轴 2
级控制
贴片上升时 2 级控制高度
(元件上面到吸嘴前端的高
度)
0.1
μm
初期值:20000
(2mm)
