Rev. 1.0
机器控制参数
3-1-6 校正旋转中心的起动画面
选择了[校正旋转中心]之后，就会显示出如图 3-1-6 所示的表格。
图 3-1-6 校正旋转中心的起动画面
选择了[校正旋转中心]按钮之后，就会显示出校正旋转中心设定画面。
3-6
Rev. 1.0
机器控制参数
3-2 XY
选择了起动画面的[XY]按钮之后，就会显示出如图 3-2-1～图 3-2-5 所示的表格。
3-2-1 PTP 动作的起动画面
选择了[Ｘ][PTP]或[Ｙ][PTP]之后，就会显示出如图 3-2-1 所示的表格。
画面为[Ｘ]时的情形，[Ｙ]也一样。
图 3-2-1 PTP 动作的起动画面
把“速度区分”、“行程区分”设定到想编辑的目录中，选择了[主要数据]按钮之后，设定的分类选择画面
就被显示出来。
目录在各画面也可以变更。
区分的详细内容请参阅 4-2-1。
3-7
Rev. 1.0
机器控制参数
3-2-2 PTP 以外的动作的起动画面

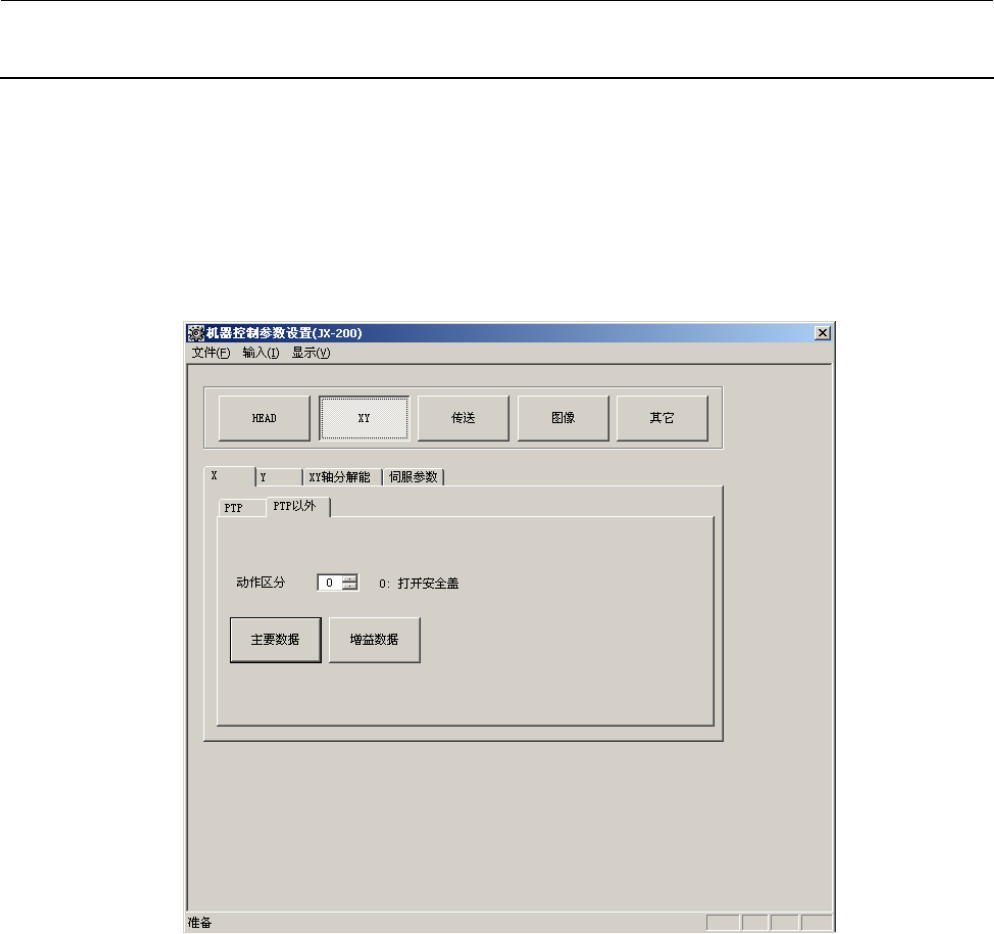

选择了[Ｘ][PTP 以外]或[Ｙ][PTP 以外]之后，就会显示出如图 3-2-2 所示的表格。
画面为[Ｘ]时的情形，[Ｙ]也一样。
图 3-2-2 PTP 以外的动作的起动画面
把“动作区分”设定到想编辑的目录中，选择了[主要数据]按钮之后，设定的分类选择画面就被显示出来。
目录在各画面也可以变更。
区分的详细内容请参阅 4-2-3。
3-8
