Rev. 1.0
机器控制参数
4-4-2 VCS 照明模式
图 4-4-2 VCS 照明模式
(1)设定画面的显示方法
菜单∶ [输入]→[图像]→[照明模式]→[VCS 照明模式]
起动∶ [图像]按钮→[照明模式]标签→[VCS 照明模式]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 种类 0 63 参照(3)种类
2 照明类型 0 255 参照(4)照明类型
3 照明样式 0 255 参照(5)照明样式
4 有无圆筒
JX-200 没有升
降圆筒功能，仅
0 或 255(插座)
5 主照明样式
分割控制参照主
照明样式
6 模式名称
7 台号 0 15
8 分割状态编号
9 可以编辑曲线
0:不能编辑,
1:可以编辑
10 设备开关装置
0:OFF,
1:ON
11 辉度调整钮
12
照明台
装置 ID 号码 参照(6)装置 ID
4-44
Rev. 1.0
机器控制参数
(3)种类
№ 区分 内 容
1 0 反射照明(标准)
2 1 反射照明(CBGA)
3 2 反射照明(LGA)
4 6 侧照明(红，无气缸控制)
5 7 侧照明(红，有气缸控制)
6 8 侧照明(蓝，无气缸控制)
7 9 侧照明(蓝，有气缸控制)
8
10 ～
63
预备
(4)照明类型
№ 区分 内 容
1 0 反射照明
2 2 侧照明
3 255 插座
(5)照明样式
№ 区分 内 容
1 0 反射照明(标准)
2 1 反射照明(CBGA)
3 2 反射照明(LGA)
4 32 侧照明(红，无气缸控制)
5 33 侧照明(红，有气缸控制)
6 48 侧照明(蓝，无气缸控制)
7 49 侧照明(蓝，有气缸控制)
8 255 插座
(6)装置 ID
№ 区分 内 容
1 6 同轴照明
2 7 红侧照明 1
3 8 红侧照明 2
4 9 下方照明
5 11 蓝侧照明 1
6 12 蓝侧照明 2
4-45
Rev. 1.0
机器控制参数
4-4-3 MNVC 主要数据

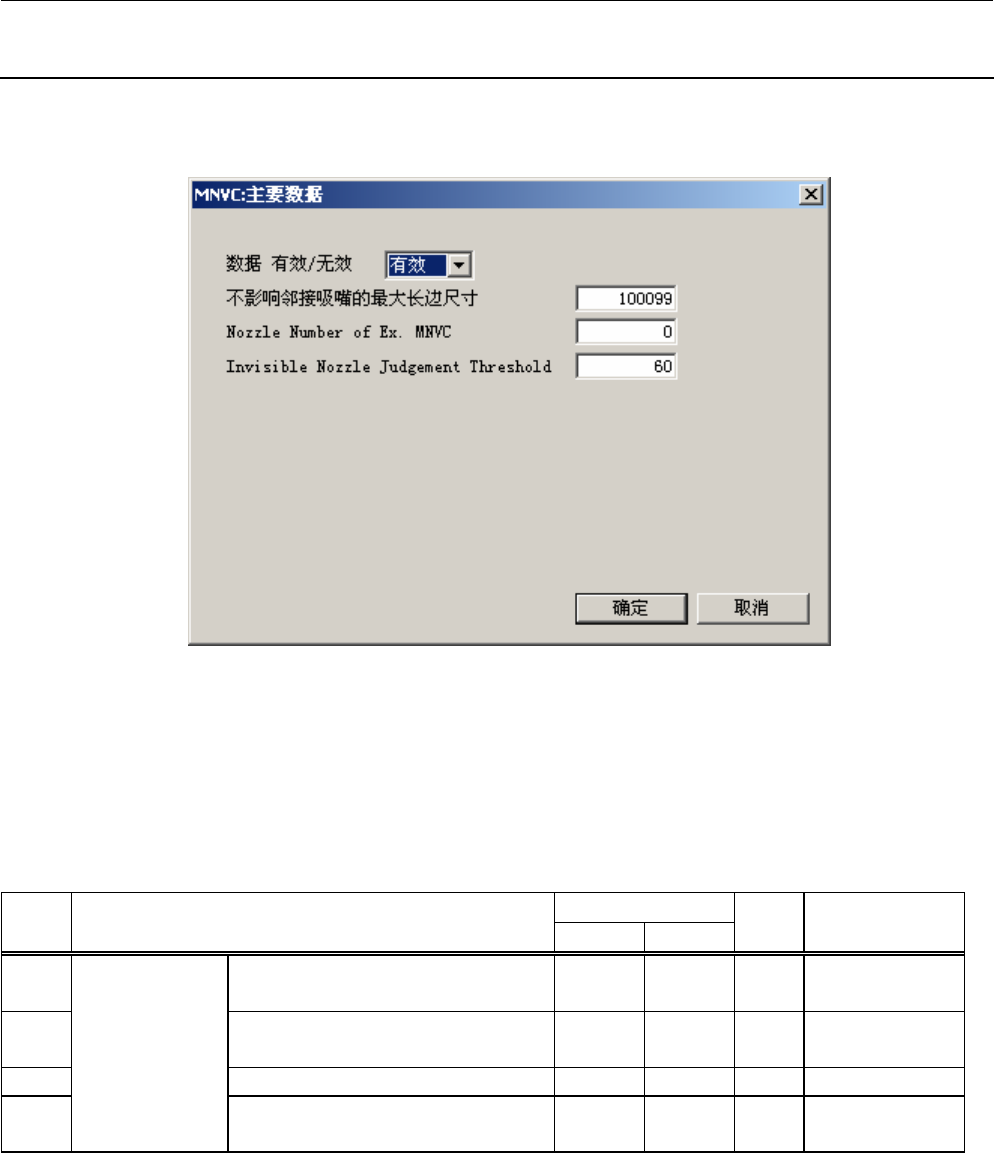

图 4-4-3 MNVC 主数据
(1)设定画面的显示方法
菜单∶[输入]→[画像]→[MNVC]→[主]
起动∶[画像]按钮→[MNVC]标签→[主数据]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单位 备考
1 数据有效/无效
0:无效
1:有效
2 不影响邻接吸嘴的最大长边尺寸
0.1
μm
3 Nozzle Number of Ex. MNVC
4
主数据
Invisible Nozzle Judgemant
Threshold
注) 在“数据有效/无效”选择了“无效”后，以后的项目不能编辑。
