Rev. 1.0 机器控制参数 3-1-4 θ 轴 PTP 以外的动作的起动画面 选择了 [LNC60][T][PTP 以外 ] 之后，就会显示出如图 3-1-4 所示的表格。 图 3-1-4 θ 轴 PTP 以外的动作的起动画面 把 “ 动作区分 ” 设定到想编辑的目录中，选择了 [ 速度比 ] 按钮之后，设定的分类选择画面就被显示出来。 目录在各画面也可以变更。 区分的详细内容请参阅 4-1-4 。 3-4
Rev. 1.0
机器控制参数

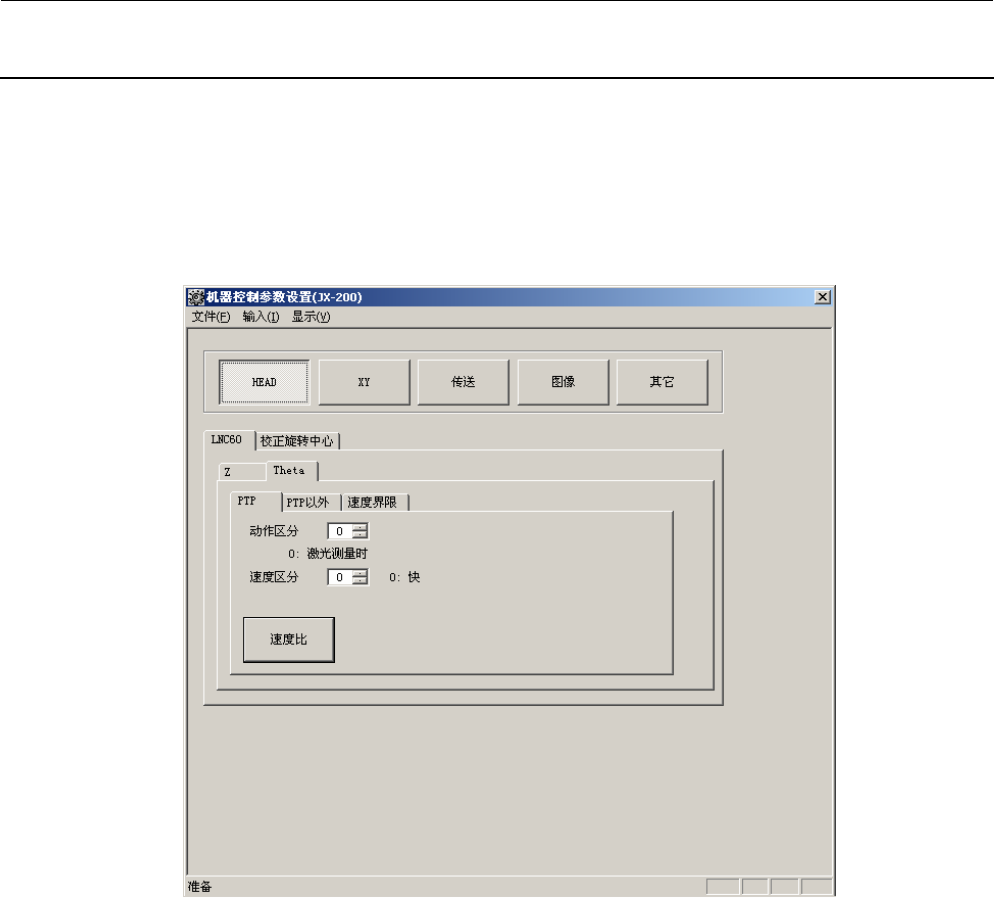

3-1-3 θ轴 PTP 动作的起动画面
选择了[LNC60][T][PTP]之后，就会显示出如图 3-1-3 所示的表格。
图 3-1-3 θ轴 PTP 动作的起动画面
把“动作区分”、“速度区分”设定到想编辑的目录中，选择了[速度比]按钮之后，设定的分类选择画面就被显
示出来。
目录在各画面也可以变更。
区分的详细内容请参阅 4-1-4。
3-3
Rev. 1.0
机器控制参数

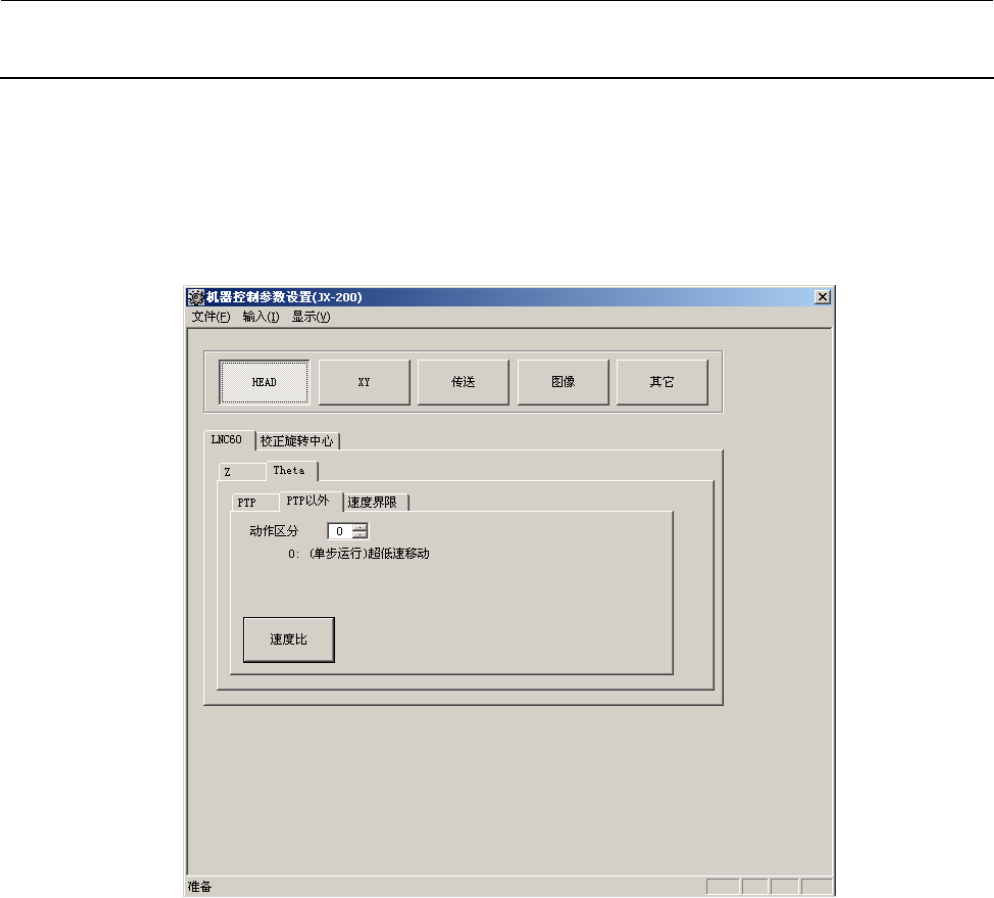

3-1-4 θ轴 PTP 以外的动作的起动画面
选择了[LNC60][T][PTP 以外]之后，就会显示出如图 3-1-4 所示的表格。
图 3-1-4 θ轴 PTP 以外的动作的起动画面
把“动作区分”设定到想编辑的目录中，选择了[速度比]按钮之后，设定的分类选择画面就被显示出来。
目录在各画面也可以变更。
区分的详细内容请参阅 4-1-4。
3-4
Rev. 1.0
机器控制参数

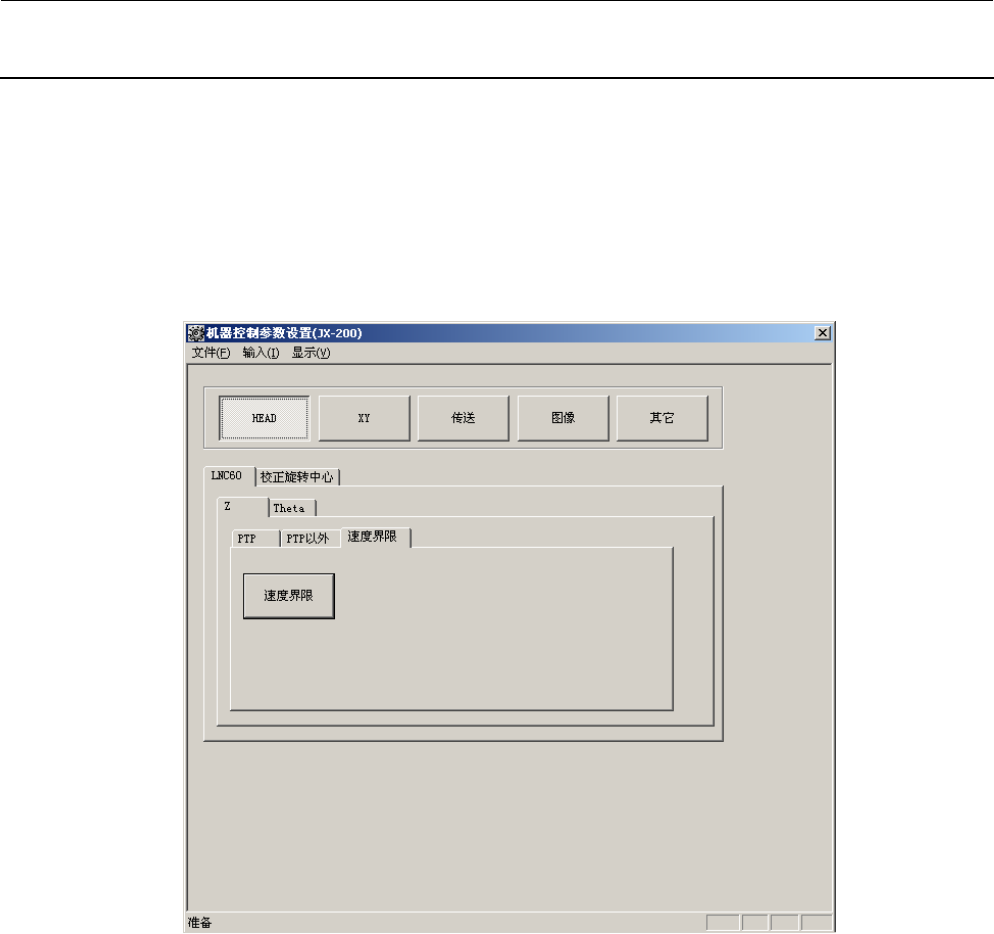

3-1-5 速度限制的起动画面
选择了[LNC60][Ｚ][速度界限]或[LNC60][Ｔ][速度界限]之后，就会会显示出如图 3-1-5 所示的表格。画面
为[LNC60][Ｚ]时的情形，其他也一样。
图 3-1-5 速度限制的起动画面
选择了[速度界限]按钮之后，速度限制设定画面被显示出来。
3-5
