2-2 输入
选择了菜单条的[入力]之后，就会显示出如图 2-2 所示的输入菜单。
输入菜单有[Head]、[XY]、[传送]、[图象]、[其它]5 各项目。
图 2-2 输入菜单
2-2
Rev. 1.0
机器控制参数
2-2-1 贴装头
选择了[Head]之后，就会如图 2-2-1 所示显示出级联菜单。
图 2-2-1 贴装头菜单
（１）LNC60
进行各种贴装头(LNC60、IC Head)的 Z 轴、θ轴的设定。
（a） 进行 Z 轴的 PTP 动作的速度比的设定。
（b） 进行 Z 轴的 PTP 以外的动作速度比的设定。
（c） 进行 Z 轴的速度限制呼出、分辨率的设定。
（d） 进行θ轴的 PTP 动作速度比的设定。
（e) 进行θ轴的 PTP 以外的动作速度比的设定。
（f) 进行θ轴的速度限制呼出和分辨率的设定。
（２）修正旋转中心
进行各种贴装头的各吸嘴旋转中心修正值的设定。
2-3
Rev. 1.0
机器控制参数
2-2-2 XY

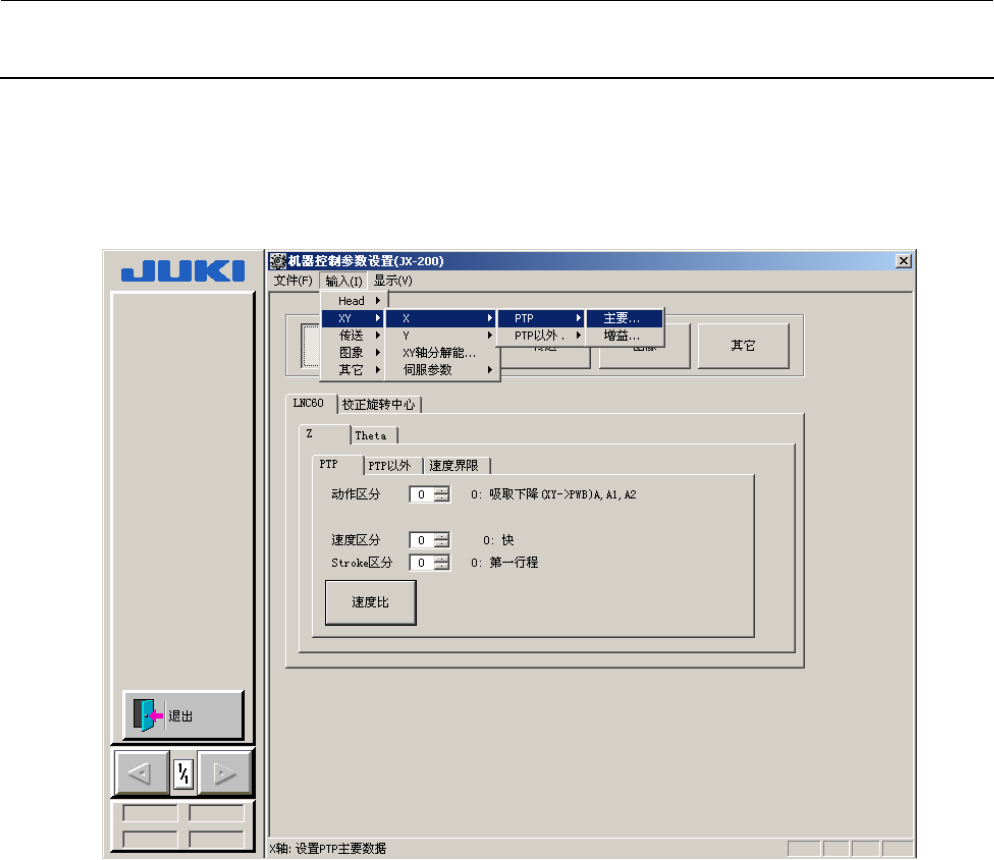

选择了[XY]之后，就会如图 2-2-2 所示显示出级联菜单。
图 2-2-2 XY 菜单
（１）Ｘ、Ｙ
进行X 轴、Y 轴的设定。
（ａ） 进行 X 轴的 PTP 动作的轴控制参数和移动结束触发器的设定。
（b） 进行 X 轴的 PTP 动作增益的设定。
（c） 进行 X 轴的 PTP 以外的动作的轴控制参数和结束触发器的设定。
（d） 进行 X 轴的 PTP 以外的动作增益的设定。
（e） 在 X 轴的电流监视项中设置转矩限制。
（２）XY 轴分辨率
进行１脉冲的 X 轴、Y 轴的分别率的设定。
（３）伺服参数
进行伺服参数、控制参数、定位板系统参数的设置。
