Rev. 1.0
机器控制参数
4-1-3 Z 轴速度限制

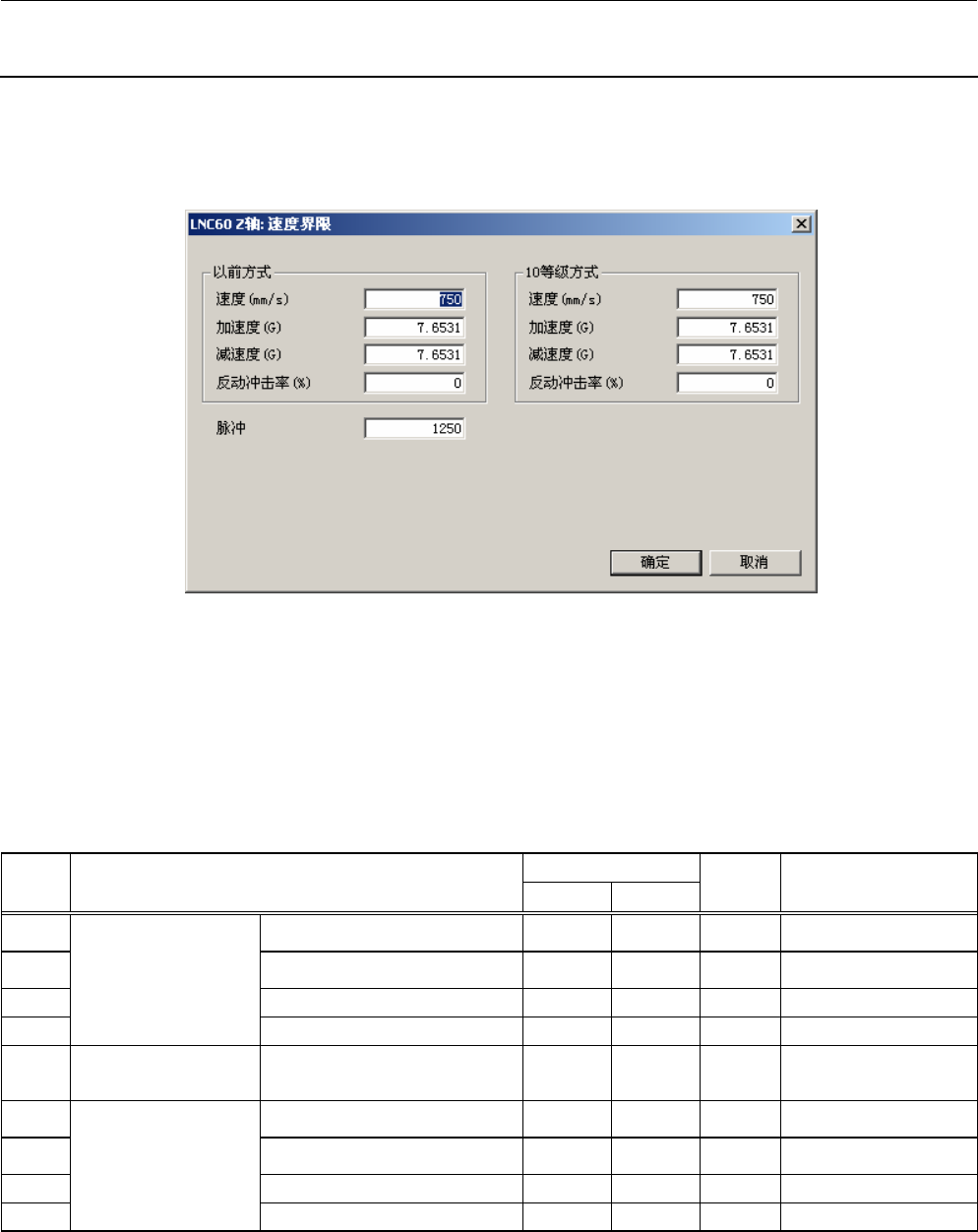

图 4-1-3 Ｚ轴速度限制
(1)设定画面的显示方法
菜单∶ [输入]→[Head]→[LNC60]→[Ｚ]→[速度限制]
起动∶ [Head]按钮→[LNC60]标签→[Ｚ]标签→[速度限制]标签→[速度限制]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单位 备考
1 速度(mm/s)
mm/s
2 加速度(G) G
3 减速度(G) G
4
过去方式的
Z 轴速度限制
(轴控制参数)
反动冲击率(%) % 0～100
5 分辨率 脉冲
0.001μ
m
LNC60 贴装头:1250
(1.25μm)
6 速度(mm/s)
mm/s
7 加速度(G) G
8 减速度(G) G
9
10 等级方式的
Z 轴速度限制
(轴控制参数)
反动冲击率(%) % 0～100
4-6
Rev. 1.0
机器控制参数
4-1-4 θ轴 PTP 动作的速度比
图 4-1-4 θ轴 PTP 动作的速度比
(１)设定画面的显示方法
菜单∶ [输入]→[Head]→[LNC60]→[Ｔ]→[PTP]→[速度比]
起动∶ [Head]按钮→[LNC60]标签→[Ｔ]标签→[PTP]标签→[速度比]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 动作区分 0 19 参照(3)动作区分
2 速度区分 0 7 参照(4)速度区分
3 速度比(%) % 0.0～100.0
4 加速度比(%) % 0.0～100.0
5
θ轴 PTP 动作的速
度表
减速度比(%) % 0.0～100.0
4-7
Rev. 1.0
机器控制参数
(3)动作区分
№ 区分 内 容
1 0 激光测定时
2 1 激光试验测定时
3 2 激光测定以外
4 3 预备
5 4 无元件动作
6 5～19 预备
(4)速度区分
№ 区分 内 容
1 0 高速
2 1 中速
3 2 低速
4 3 低速 2
5 4～7 预备
4-8
