Rev. 1.0 机器控制参数 2-2 输入 选择了菜单条的 [入力] 之后，就会显示出如图 2-2 所示的输入菜单。 输入菜单有 [Head]、[XY]、[ 传送 ]、[ 图象 ]、[ 其它 ]5 各项目。 图 2-2 输入菜单 2-2
Rev. 1.0
机器控制参数
2 菜单
2-1 文件
选择了菜单的[文件]之后，就可以显示出如图 2-1 所示的文件菜单。

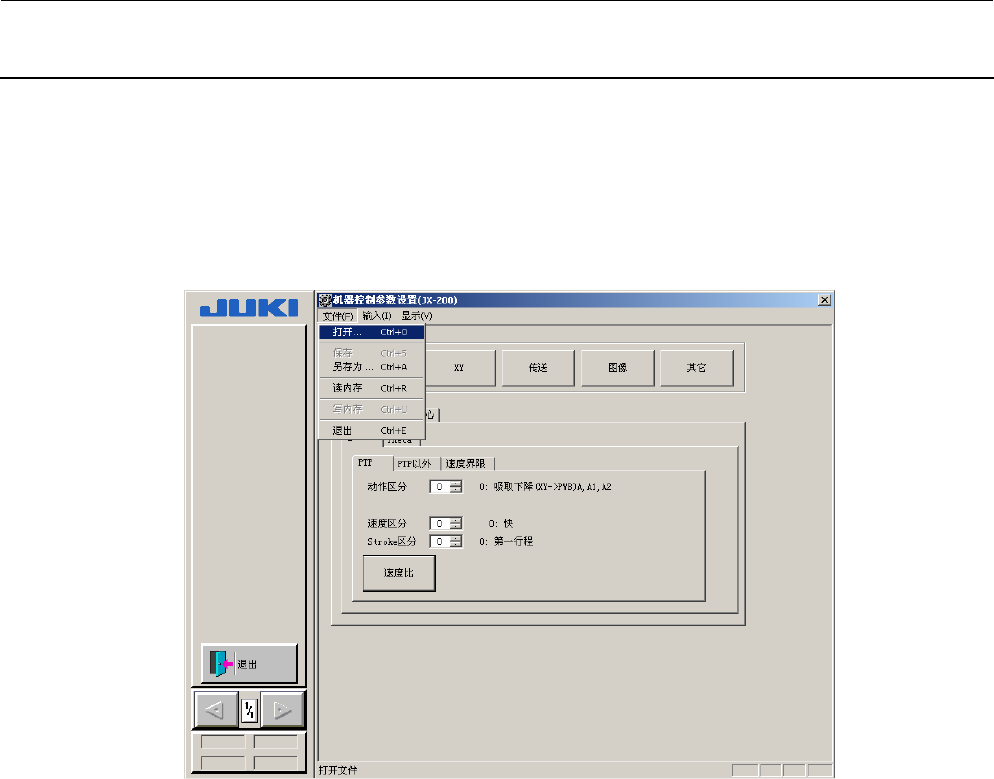

图 2-1 文件菜单
（１）打开
读取现在保存的数据文件。
（２）保存
把编辑的内容重写到文件上。
[保存]仅在写入了文件时有效。
（３）另存为
起新名称把编辑的内容保存到文件中。
（４）读内存
读取共用存储器内的机械控制参数。
本实用软件起动时，自动地读取共用存储器内的机械控制参数。
（５）写内存
编辑的内容写入到共用存储器里。
[写内存]仅在编辑数据变更时有效。
（６）退出
结束机械控制参数的数据编辑。
编辑数据变更时，确认保存。
另外，选择指令按钮的[退出]也可以结束实用软件。
2-1
Rev. 1.0
机器控制参数
2-2 输入
选择了菜单条的[入力]之后，就会显示出如图 2-2 所示的输入菜单。
输入菜单有[Head]、[XY]、[传送]、[图象]、[其它]5 各项目。

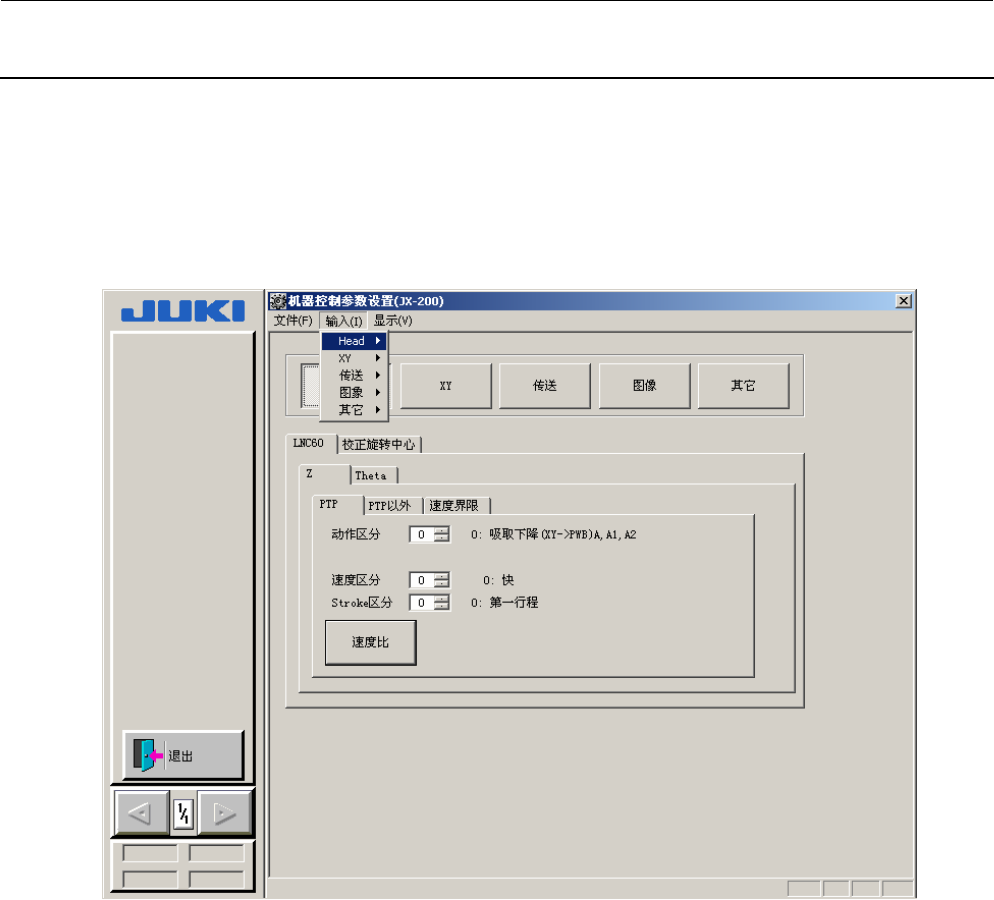

图 2-2 输入菜单
2-2
Rev. 1.0
机器控制参数
2-2-1 贴装头
选择了[Head]之后，就会如图 2-2-1 所示显示出级联菜单。

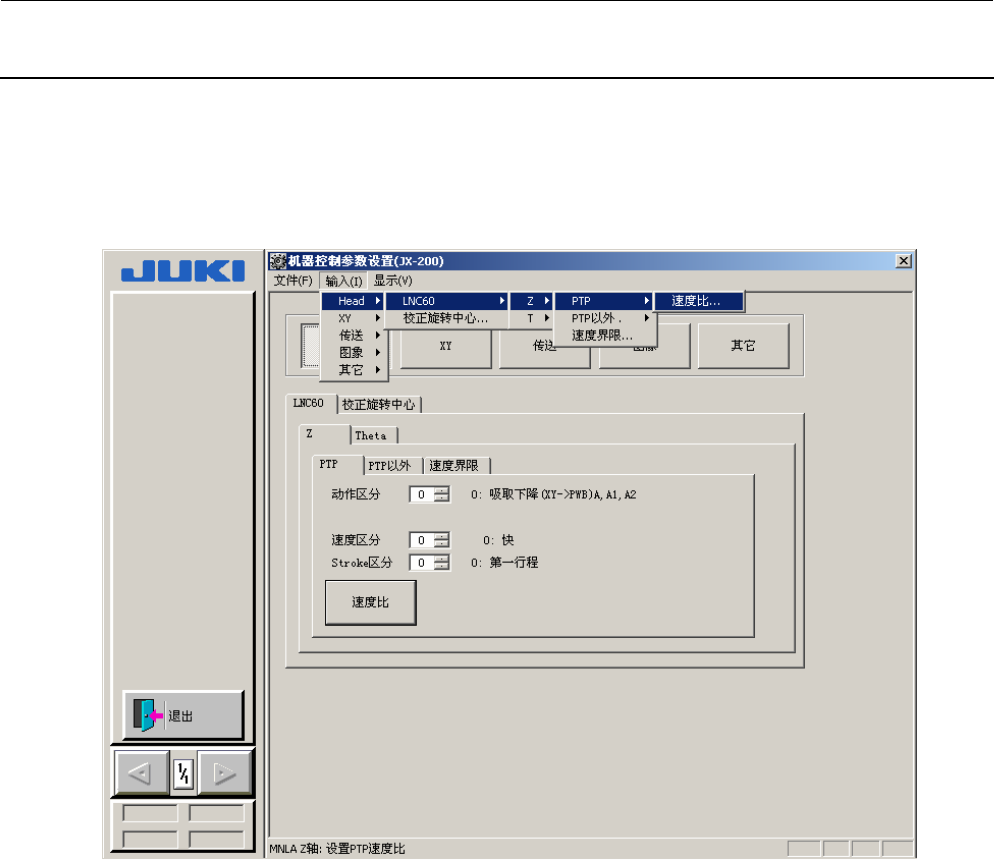

图 2-2-1 贴装头菜单
（１）LNC60
进行各种贴装头(LNC60、IC Head)的 Z 轴、θ轴的设定。
（a） 进行 Z 轴的 PTP 动作的速度比的设定。
（b） 进行 Z 轴的 PTP 以外的动作速度比的设定。
（c） 进行 Z 轴的速度限制呼出、分辨率的设定。
（d） 进行θ轴的 PTP 动作速度比的设定。
（e) 进行θ轴的 PTP 以外的动作速度比的设定。
（f) 进行θ轴的速度限制呼出和分辨率的设定。
（２）修正旋转中心
进行各种贴装头的各吸嘴旋转中心修正值的设定。
