Rev. 1.0 机器控制参数 3-1-6 校正旋转中心的起动画面 选择了 [ 校正旋转中心 ] 之后，就会显示出如图 3-1-6 所示的表格。 图 3-1-6 校正旋转中心的起动画面 选择了 [ 校正旋转中心 ] 按钮之后，就会显示出校正旋转中心设定画面。 3-6
Rev. 1.0
机器控制参数
3-1-5 速度限制的起动画面
选择了[LNC60][Ｚ][速度界限]或[LNC60][Ｔ][速度界限]之后，就会会显示出如图 3-1-5 所示的表格。画面
为[LNC60][Ｚ]时的情形，其他也一样。
图 3-1-5 速度限制的起动画面
选择了[速度界限]按钮之后，速度限制设定画面被显示出来。
3-5
Rev. 1.0
机器控制参数
3-1-6 校正旋转中心的起动画面
选择了[校正旋转中心]之后，就会显示出如图 3-1-6 所示的表格。

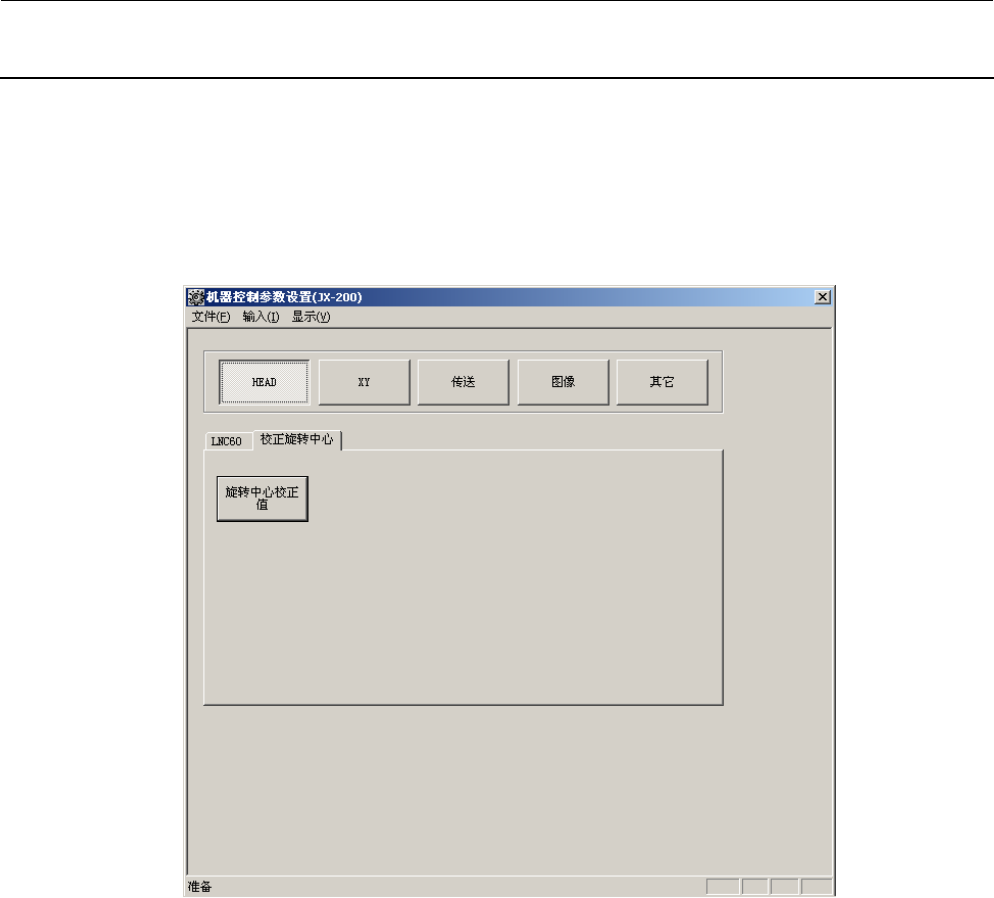

图 3-1-6 校正旋转中心的起动画面
选择了[校正旋转中心]按钮之后，就会显示出校正旋转中心设定画面。
3-6
Rev. 1.0
机器控制参数
3-2 XY
选择了起动画面的[XY]按钮之后，就会显示出如图 3-2-1～图 3-2-5 所示的表格。
3-2-1 PTP 动作的起动画面
选择了[Ｘ][PTP]或[Ｙ][PTP]之后，就会显示出如图 3-2-1 所示的表格。
画面为[Ｘ]时的情形，[Ｙ]也一样。

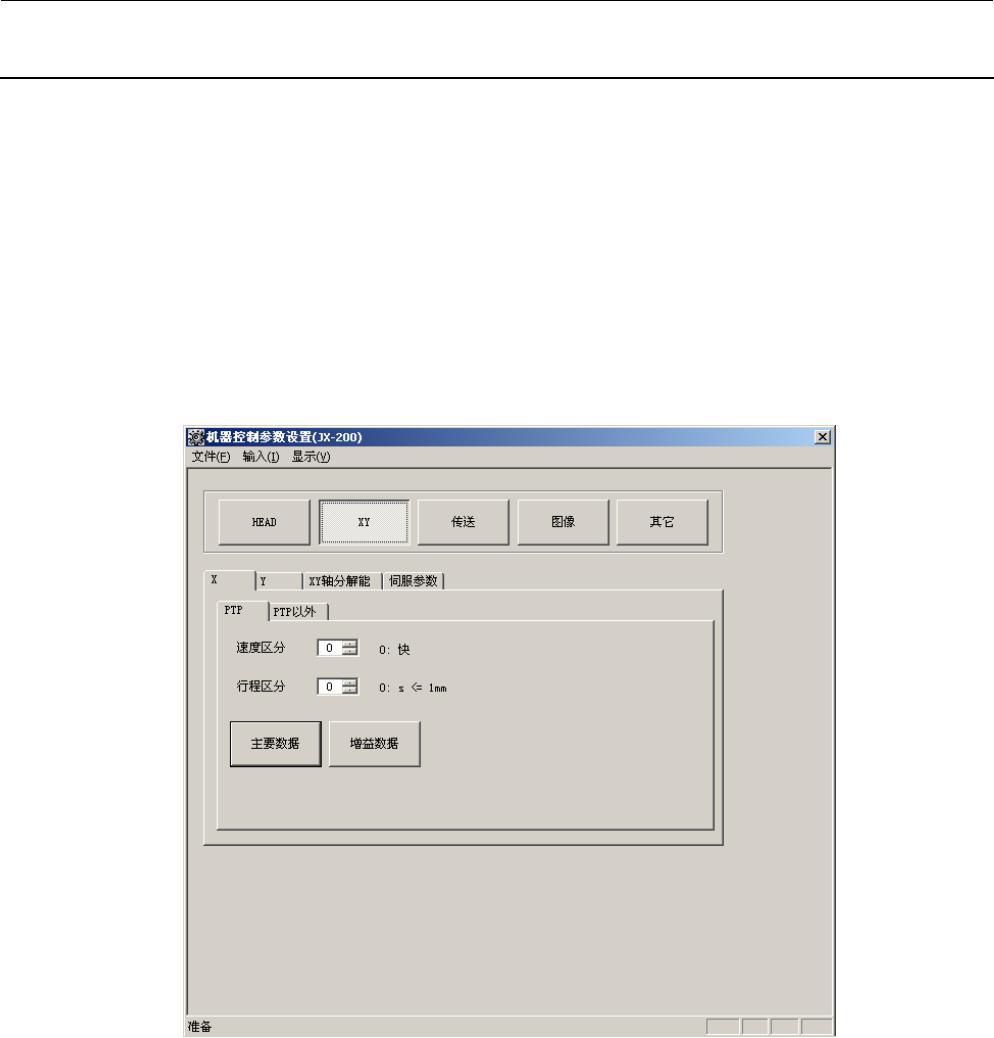

图 3-2-1 PTP 动作的起动画面
把“速度区分”、“行程区分”设定到想编辑的目录中，选择了[主要数据]按钮之后，设定的分类选择画面
就被显示出来。
目录在各画面也可以变更。
区分的详细内容请参阅 4-2-1。
3-7
