Rev. 1.0 机器控制参数 4-4-8 设置镀锡识别贴片位置校正 图 4-4-8 设置镀锡识别贴片位置校正 (1) 设定画面的显示方法 菜单∶ [ 输入 ]→[ 画像 ]→[ 设定 ]→[ 设置镀锡偏移校正 ] 起动∶ [ 画像 ] 按钮 →[ 设定 ] 标签 →[ 设置镀锡偏移校正 ] 按钮 (2) 设定项目 输入范围 № 项目 最小值 最大值 单 位 备考 1 最大值 2 对比度图案 最小值 4-52
Rev. 1.0
机器控制参数
4-4-7 设置数字放大
图 4-4-7 设置数字放大
(1)设定画面的显示方法
菜单∶ [输入]→[画像]→[设定]→[设置数字放大]
起动∶ [画像]按钮→[设定]标签→[设置数字放大]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 L-OCC 摄像机
数据有效/无效
0：无效
1：有效
台号 0 3
倍率
0：未设置
1：等倍
2：2 倍
3：4 倍
2 控制台
适用的最大长边尺寸
0.1
μm
4-51
Rev. 1.0
机器控制参数
4-4-8 设置镀锡识别贴片位置校正
图 4-4-8 设置镀锡识别贴片位置校正
(1)设定画面的显示方法
菜单∶ [输入]→[画像]→[设定]→[设置镀锡偏移校正]
起动∶ [画像]按钮→[设定]标签→[设置镀锡偏移校正]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1
最大值
2
对比度图案
最小值
4-52
Rev. 1.0
机器控制参数
4-5 其他
4-5-1 吸嘴信息

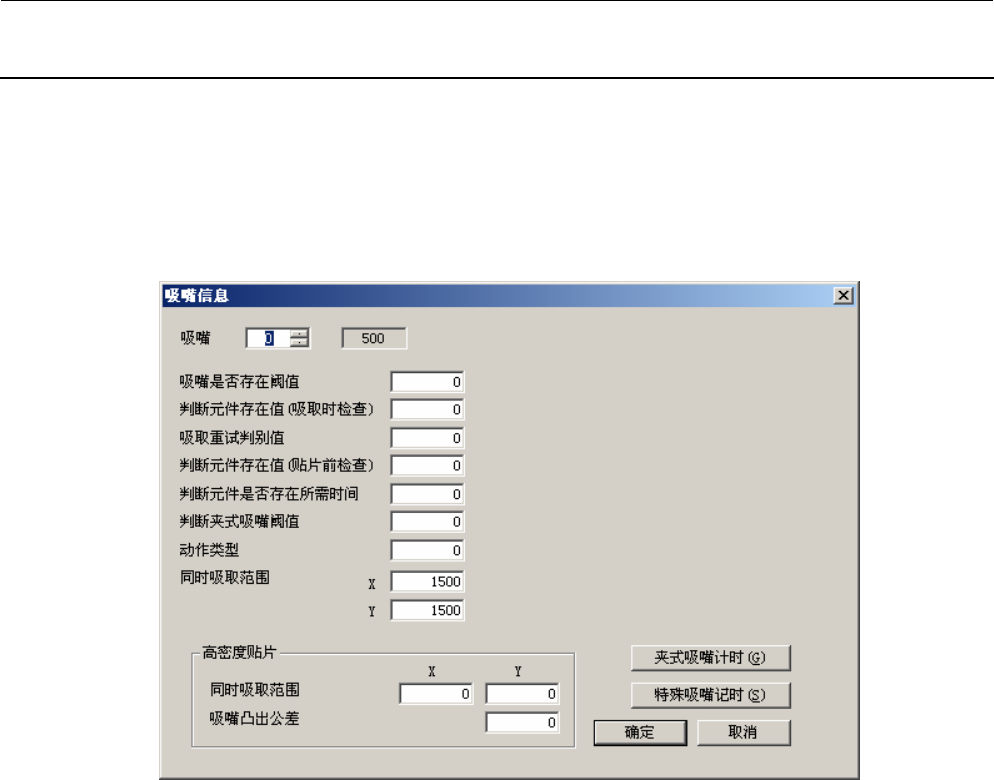

图 4-5-1 吸嘴信息
(1)设定画面的显示方法
菜单∶ [输入]→[其它]→[吸嘴信息]
起动∶ [其它]按钮→[设置项目]标签→[吸嘴信息]按钮
注 1) 选择了[夹式吸嘴计时]按钮之后，夹嘴定时器设定画面(图 4-5-2)被显示出来。
注 2) 选择了[特殊吸嘴计数]按钮之后，特殊吸嘴定时器修正值设定画面(图 4-5-3)被显示出来。
4-53
