Rev. 1.0
机器控制参数
4 各设定画面
以下，就各设定画面进行说明。
在各设定画面上，有[OK]按钮和[取消]按钮。在各设定画面上选择了[OK]之后，此时也不能保存共用存储内
容和文件。共用存储内容和文件的保存，请选择[文件]菜单内的各功能和指令按钮的[退出]。
另外，区分和模式等的页的变换可以用指标值的输入、跨距按钮、[↑][↓]键和部分[Page Up][Page Down]
键进行变换。
另外，在各项目的表中，没有记载输入范围（最小值和最大值）的项目，不检查输入范围，而依存各个的
数据类型(尺寸)。
4-1 贴装头
4-1-1 Z 轴 PTP 动作的速度比

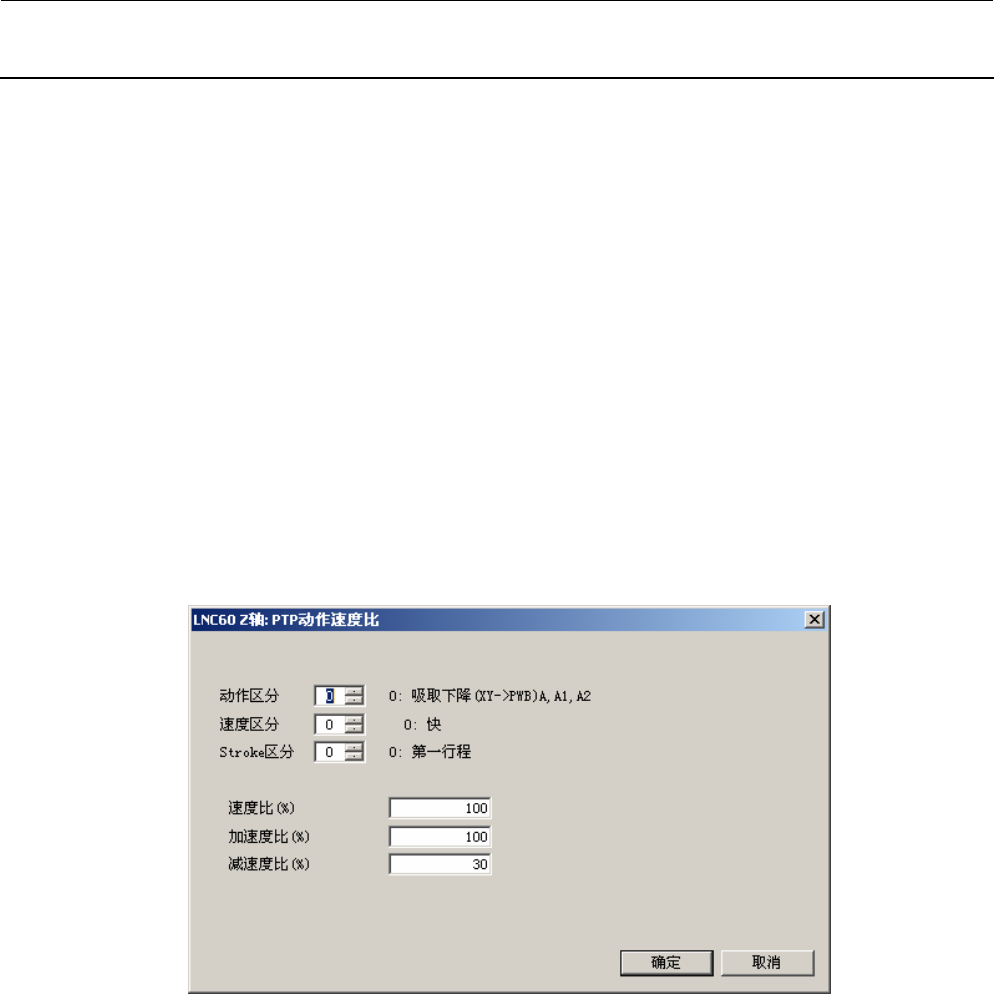

图 4-1-1 Ｚ轴 PTP 动作的速度比
(1)设定画面的显示方法
菜单∶[输入]→[Head]→[LNC60]→[Ｚ]→[PTP]→[速度比]
起动∶[Head]按钮→[LNC60]标签→[Ｚ]标签→[PTP]标签→[速度比]按钮
4-1
Rev. 1.0
机器控制参数
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 动作区分 0 19 参照(3)动作区分
2 速度区分 0 17 参照(4)速度区分
3 Stroke 区分 0 1
参照(5)Stroke 区
分
4 速度比(%) % 0.0～100.0
5 加速度比(%) % 0.0～100.0
6
Ｚ轴 PTP 动作速度
表
减速度比(%) % 0.0～100.0
注) 动作区分为 0-19 的情况下，速度区分可以在 0-17 内选择。
动作区分在 20 以上的情况下，速度区分的范围变为 0-7。
(3)动作区分
№ 区分 内 容
1 0 吸附下降 (XY ->PWB) A,A1,A2
2 1 预备
3 2 吸附上升 (PWB->XY ) C,C1,C2
4 3 预备
5 4 吸附上升 (PWB->LA ) E,E1,E2
6 5 预备
7 6 预备
8 7 预备
9 8 用 LA 识别元件 (LA->XY) I
10 9 预备
11 10 预备
12 11 预备
13 12 用 LA 识别元件 (XY->LA) M
14 13 贴装下降 (XY ->PWB) N,N1,N2
15 14 预备
16 15 贴装下降 (LA ->PWB) P,P1,P2
17 16 贴装上升 (PWB->XY ) Q,Q1,Q2
18 17 预备
19 18 贴装上升 (PWB->LA ) S,S1,S2
20 19 其它动作
21 20 预备
22 21 预备
23
22 ～
24
预备
4-2
Rev. 1.0
机器控制参数
(4)速度区分
№ 区分 内 容
1 0 高速
2 1 中速
3 2 低速
4 3 低速 2
5 4 高速 2
6 5 护罩开放
7 6 低速 2（特别定制）
8 7
过去的方式
预备
9 8 110:速度 1
10 9 120:速度 2
11 10 130:速度 3
12 11 140:速度 4
13 12 150:速度 5
14 13 160:速度 6
15 14 170:速度 7
16 15 180:速度 8
17 16 190:速度 9
18 17
10 等级方式
200:速度 10
(5)行程区分
№ 区分 内 容
1 0 第 1 行程
2 1 第 2 行程
4-3
