Rev. 1.0
机器控制参数
(3)动作区分
№ 区分 内 容
1 0 激光测定时
2 1 激光试验测定时
3 2 激光测定以外
4 3 预备
5 4 无元件动作
6 5～19 预备
(4)速度区分
№ 区分 内 容
1 0 高速
2 1 中速
3 2 低速
4 3 低速 2
5 4～7 预备
4-8
Rev. 1.0
机器控制参数
4-1-5 θ轴 PTP 以外的动作速度比

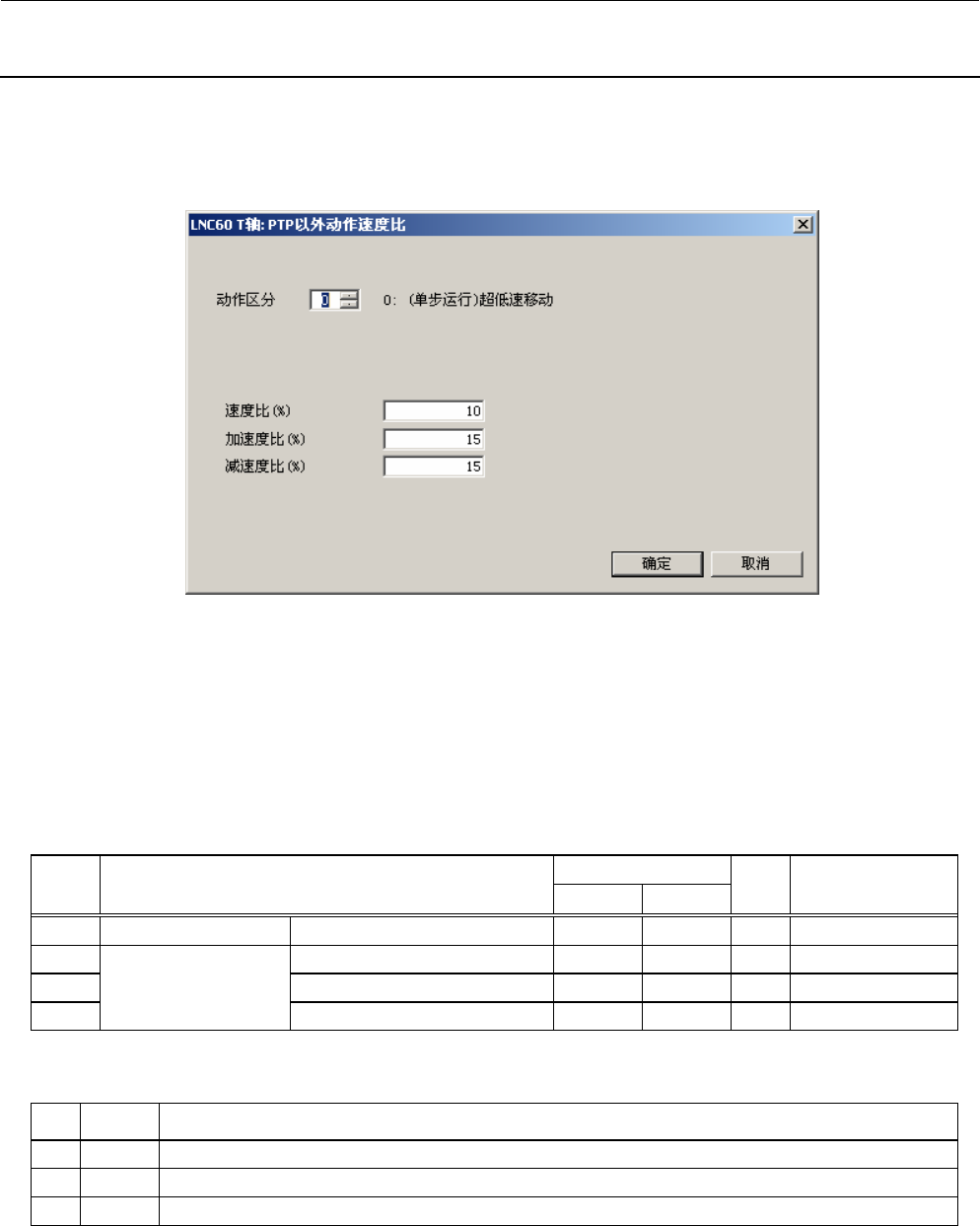

图 4-1-5 θ轴 PTP 以外的动作速度比
(1)设定画面的显示方法
菜单∶ [输入]→[Head]→[LNC60]→[Ｔ]→[PTP 以外]→[速度比]
起动∶ [Head]按钮→[LNC60]标签→[Ｔ]标签→[PTP 以外]标签→[速度比]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 动作区分 0 9 参照(3)动作区分
2 速度比(%) % 0.0～100.0
3 加速度比(%) % 0.0～100.0
4
θ轴 PTP 以外动作
的速度表
减速度比(%) % 0.0～100.0
(3)动作区分
№ 区分 内 容
1 0 微小步进
2 1 高速步进
3 2～9 预备
4-9
Rev. 1.0
机器控制参数
4-1-6 θ轴速度限制

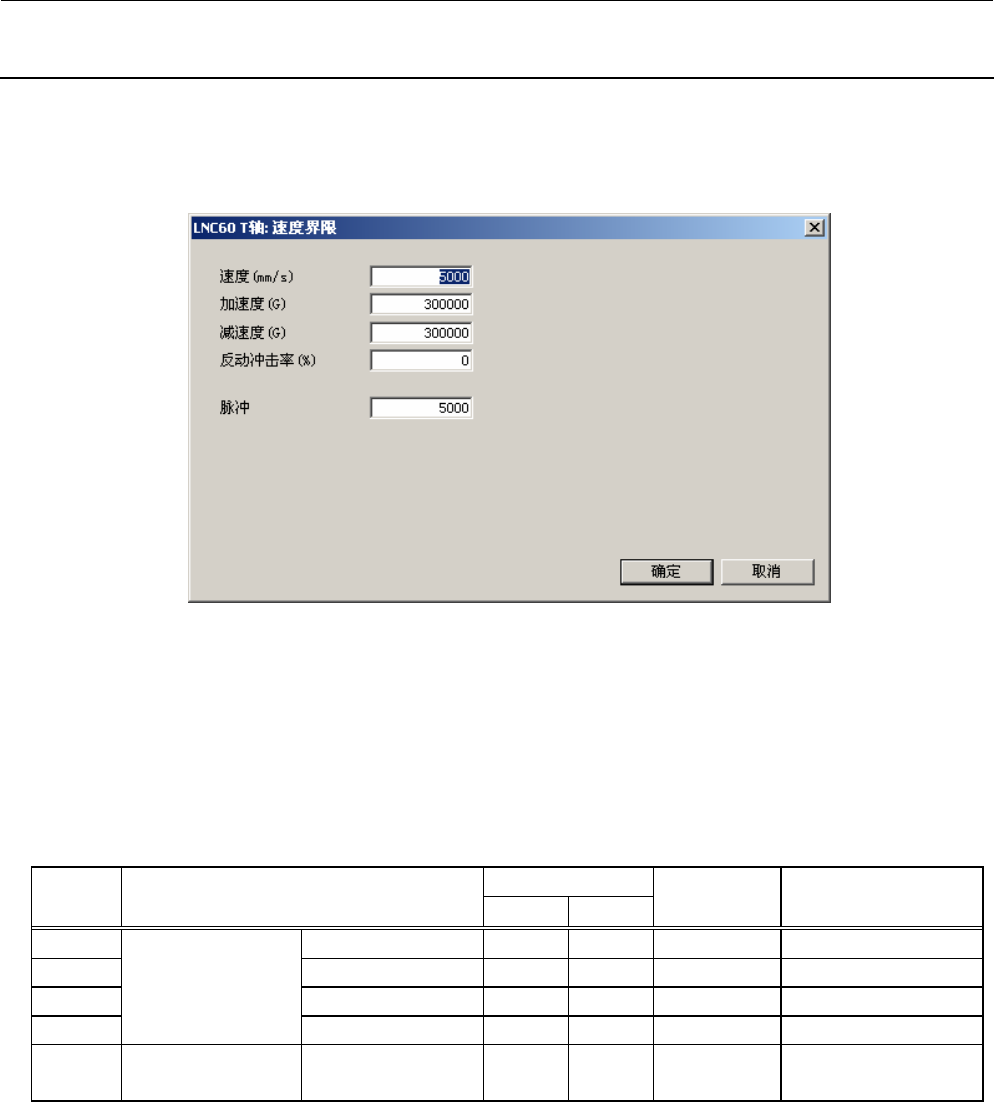

图 4-1-6 θ轴速度限制
(1)设定画面的显示方法
菜单∶ [输入]→[Head]→[LNC60]→[Ｔ]→[速度界限]
起动∶ [Head]按钮→[LNC60]标签→[Ｔ]标签→[速度界限]标签→[速度界限]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单位 备考
1 速度(mm/s) mm/s
2 加速度(G) G
3 减速度(G) G
4
θ轴速度界限
(轴控制参数)
反动冲击率(%) % 0～100
5 分辨率 脉冲 0.000001°
LNC60 Head: 50000
(0.005ﾟ)
