Rev. 1.0 机器控制参数 3-2-3 XY 轴分解能的起动画面 选择了 [XY 轴分解能 ] 之后，就会显示出如图 3-2-3 所示的表格。 图 3-2-3 XY 轴分解能的起动画面 选择了 [XY 轴分解能 ] 按钮之后，就会显示出 XY 轴分解能设定画面。 3-9
Rev. 1.0
机器控制参数
3-2-2 PTP 以外的动作的起动画面
选择了[Ｘ][PTP 以外]或[Ｙ][PTP 以外]之后，就会显示出如图 3-2-2 所示的表格。
画面为[Ｘ]时的情形，[Ｙ]也一样。
图 3-2-2 PTP 以外的动作的起动画面
把“动作区分”设定到想编辑的目录中，选择了[主要数据]按钮之后，设定的分类选择画面就被显示出来。
目录在各画面也可以变更。
区分的详细内容请参阅 4-2-3。
3-8
Rev. 1.0
机器控制参数
3-2-3 XY 轴分解能的起动画面
选择了[XY 轴分解能]之后，就会显示出如图 3-2-3 所示的表格。

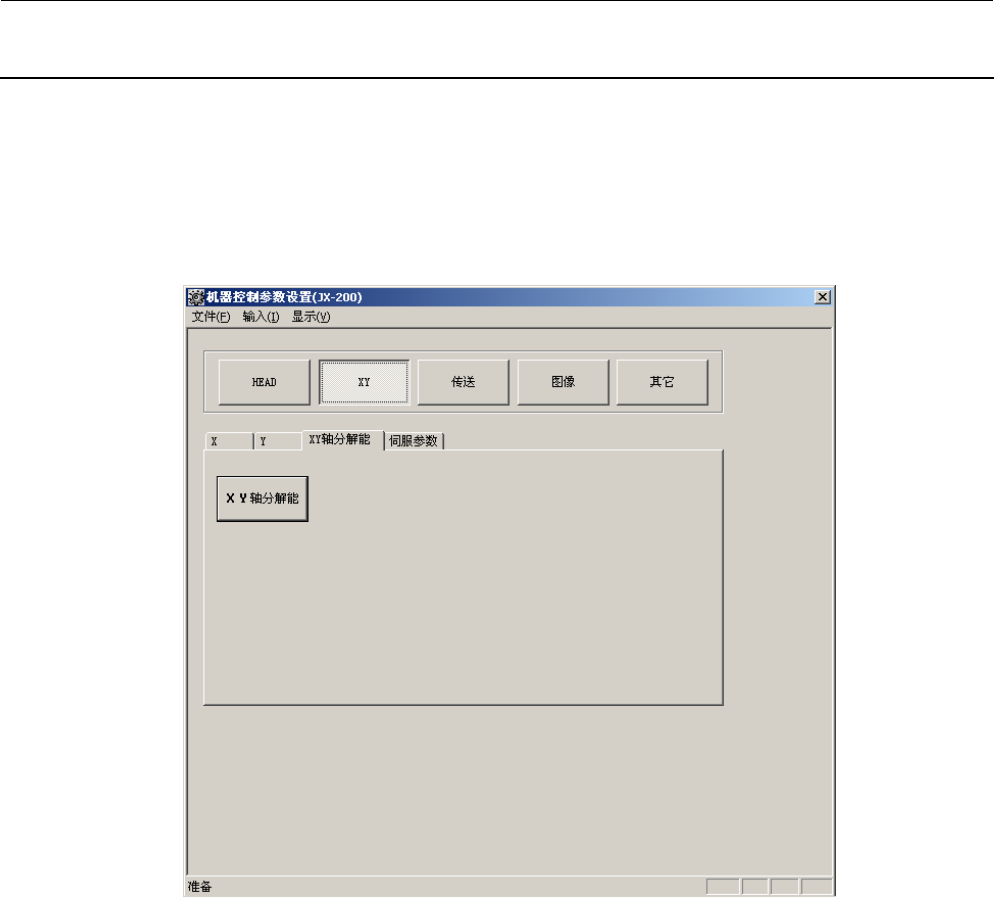

图 3-2-3 XY 轴分解能的起动画面
选择了[XY 轴分解能]按钮之后，就会显示出 XY 轴分解能设定画面。
3-9
Rev. 1.0
机器控制参数
3-2-4 伺服参数的起动画面
选择[伺服参数]之后，显示图 3-2-4 所示的页式制表。

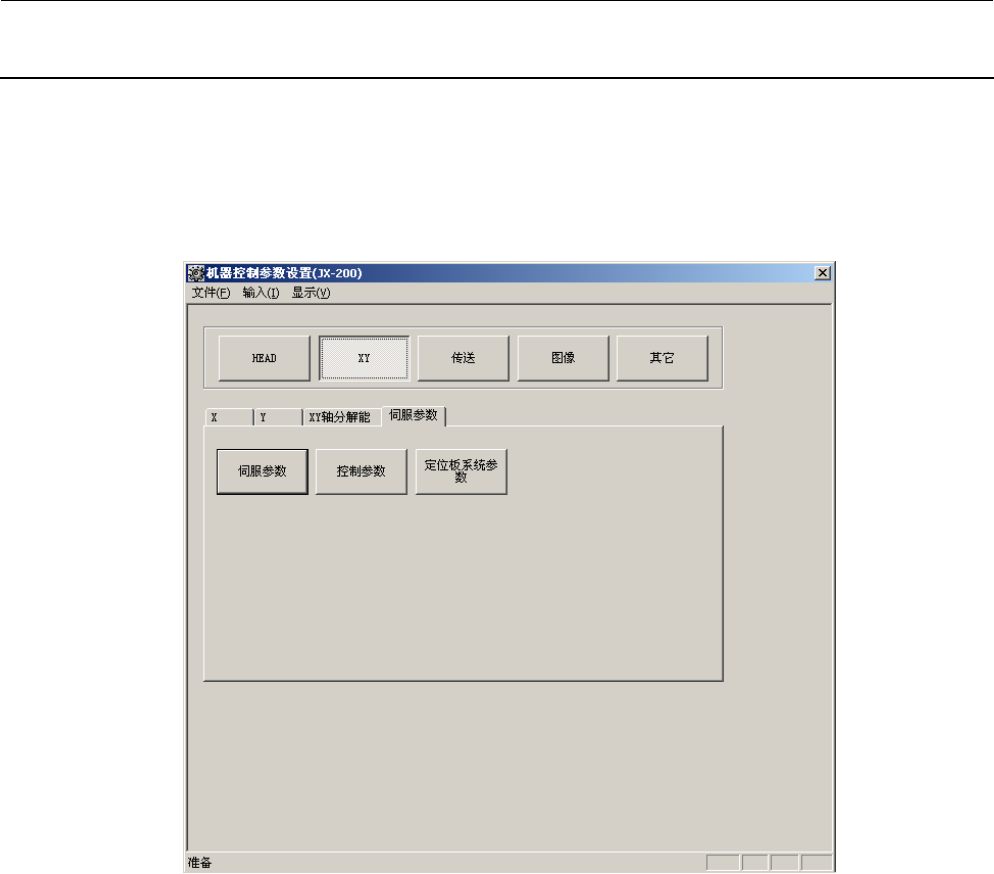

图 3-2-4 伺服参数的起动画面
选择要编辑项目的按钮，即显示该项设置画面。
3-10
