Rev. 1.0
机器控制参数
4-1-6 θ轴速度限制
图 4-1-6 θ轴速度限制
(1)设定画面的显示方法
菜单∶ [输入]→[Head]→[LNC60]→[Ｔ]→[速度界限]
起动∶ [Head]按钮→[LNC60]标签→[Ｔ]标签→[速度界限]标签→[速度界限]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单位 备考
1 速度(mm/s) mm/s
2 加速度(G) G
3 减速度(G) G
4
θ轴速度界限
(轴控制参数)
反动冲击率(%) % 0～100
5 分辨率 脉冲 0.000001°
LNC60 Head: 50000
(0.005ﾟ)
4-10
Rev. 1.0
机器控制参数
4-1-7 校正旋转中心

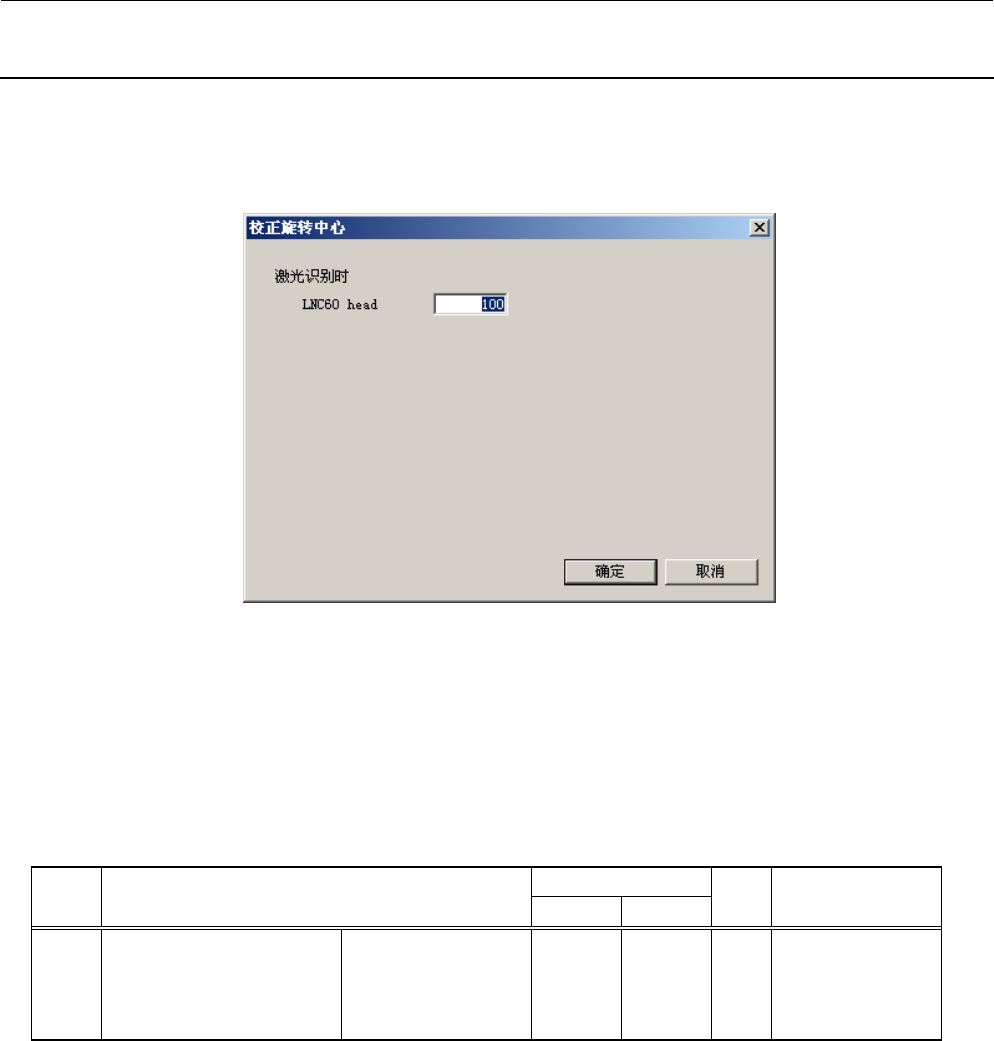

图 4-1-7 校正旋转中心
(1)设定画面的显示方法
菜单∶ [输入]→[Head]→[校正旋转中心]
起动∶ [输入]按钮→[校正旋转中心]标签→[校正旋转中心值]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1
激光识别时校正吸嘴旋
转中心最大(Ｘ轴移动中
的 G 的旋转中心偏差校
正值)
LNC60 Head
0.1
μm
初期值：100
(10μm)
4-11
Rev. 1.0
机器控制参数
4-2 XY
4-2-1 PTP 动作的轴控制参数和移动结束触发器（主数据）

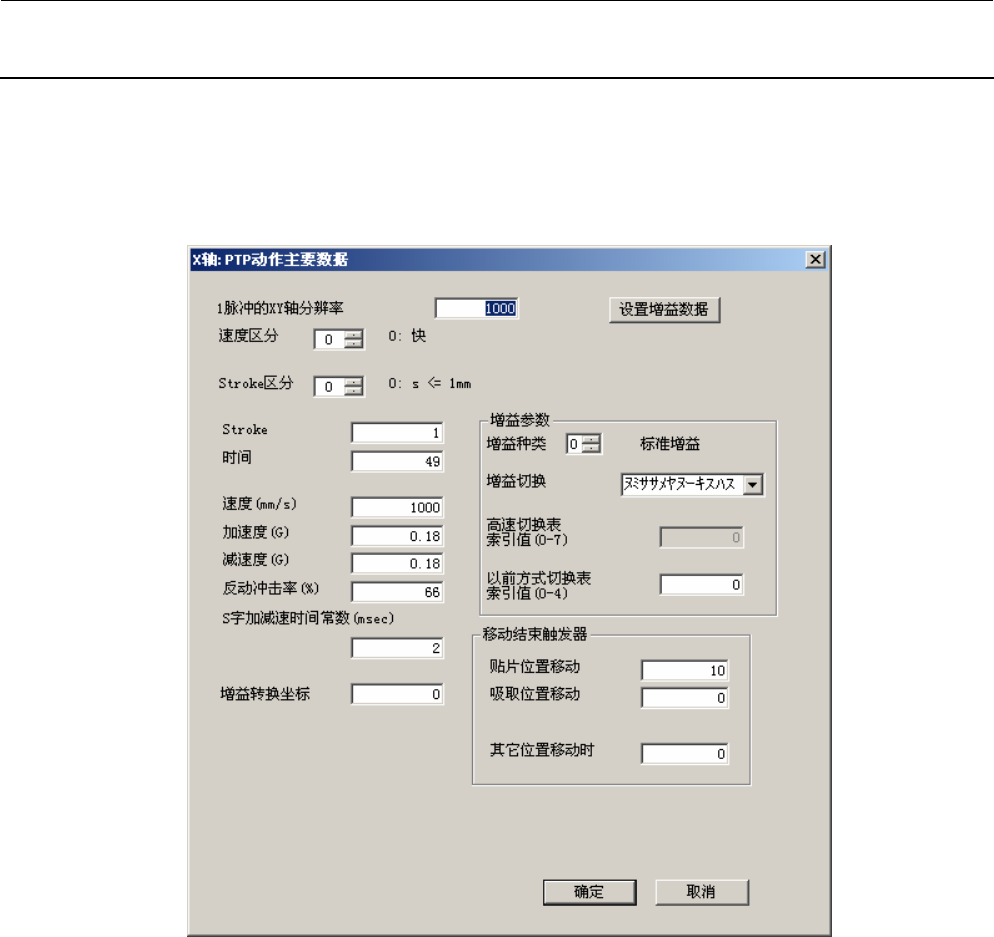

图 4-2-1 PTP 动作的轴控制参数和移动结束触发器(主数据)
(1)设定画面的显示方法
菜单∶ Ｘ时， [输入]→[XY]→[Ｘ]→[PTP]→[主]
Ｙ时， [输入]→[XY]→[Ｙ]→[PTP]→[主]
起动∶ Ｘ时， [XY]按钮→[Ｘ]标签→[PTP]标签→[主数据]按钮
Ｙ时， [XY]按钮→[Ｙ]标签→[PTP]标签→[主数据]按钮
从增益数据设定画面(图 4-2-2)∶ [设置主数据]按钮
注 1) 选择了[设置增益数据]按钮之后，增益数据设定画面(图 4-2-2)被显示出来。此时，在现在显示的“速
度区分”、“Stroke 区分”上显示出有关增益数据。
注 2) 从增益数据设定画面(图 4-2-2)显示出本画面后，不显示[设置增益数据]按钮。此时，使用[OK]按钮
或[取消]按钮结束本画面之后，返增益数据设定画面。
4-12
