Rev. 1.0
机器控制参数
4-4-6 设置 OCC 坏板标记

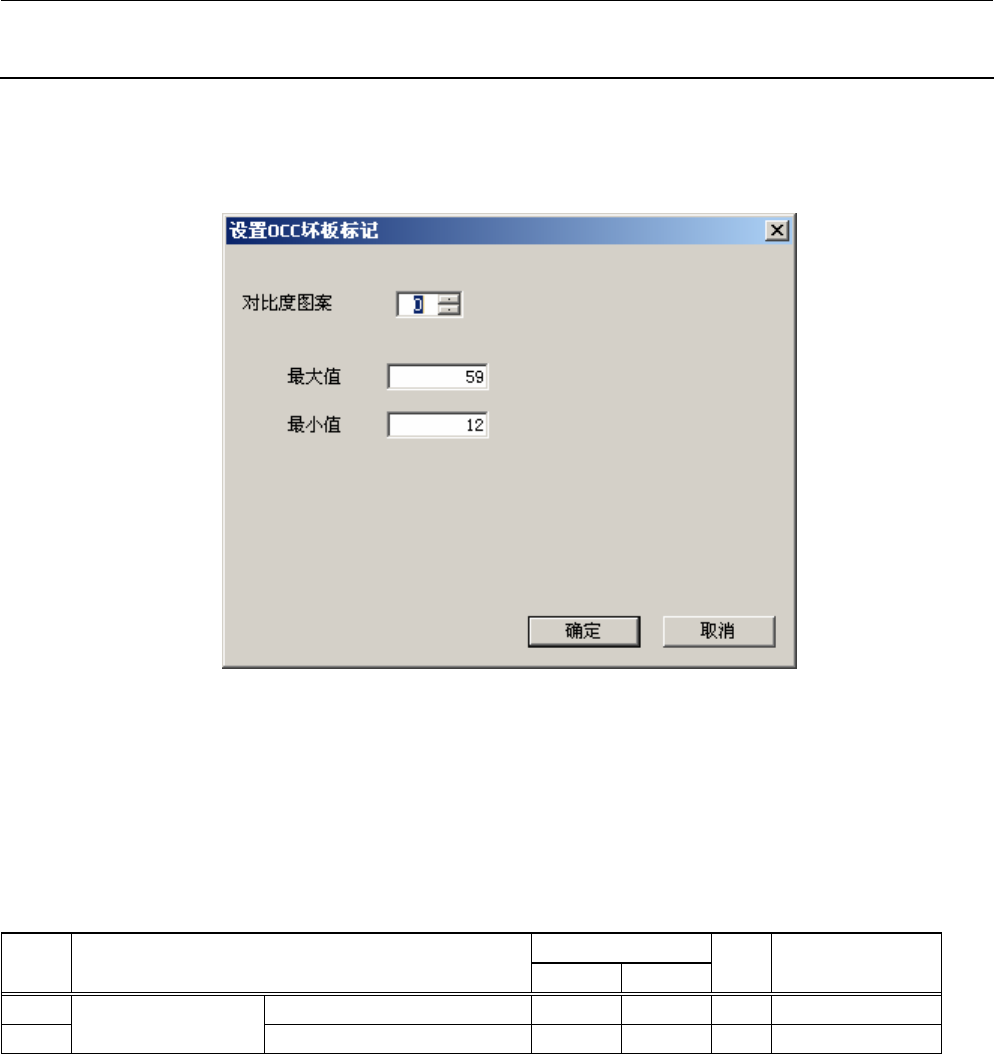

图 4-4-6 设置 OCC 坏板标记
(1)设定画面的显示方法
菜单∶[输入]→[画像]→[设定]→[设置 OCC 坏板标记]
起动∶[画像]按钮→[设定]标签→[设置 OCC 坏板标记]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 最大值
2
对比度图案
最小值
4-50
Rev. 1.0
机器控制参数
4-4-7 设置数字放大

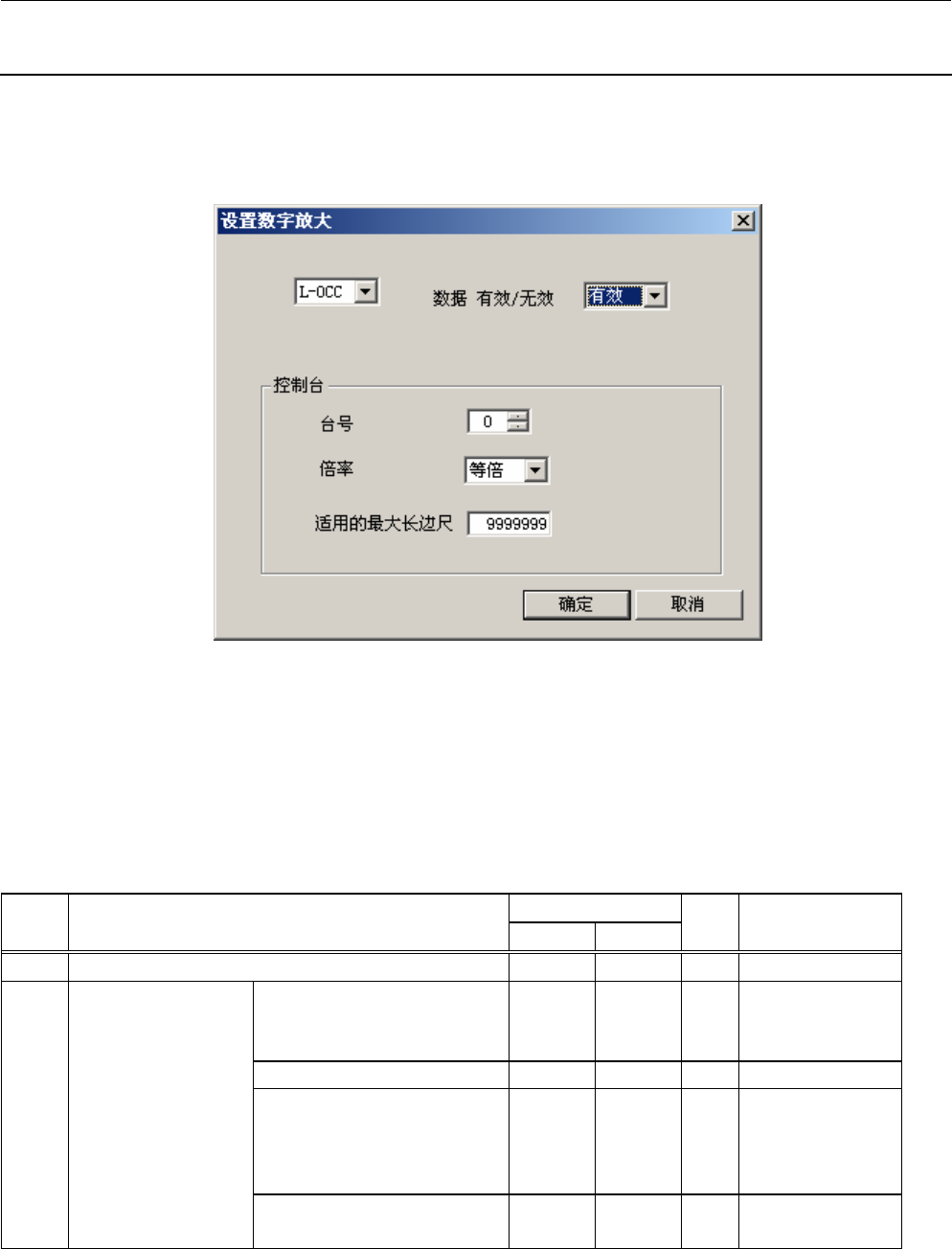

图 4-4-7 设置数字放大
(1)设定画面的显示方法
菜单∶ [输入]→[画像]→[设定]→[设置数字放大]
起动∶ [画像]按钮→[设定]标签→[设置数字放大]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 L-OCC 摄像机
数据有效/无效
0：无效
1：有效
台号 0 3
倍率
0：未设置
1：等倍
2：2 倍
3：4 倍
2 控制台
适用的最大长边尺寸
0.1
μm
4-51
Rev. 1.0
机器控制参数
4-4-8 设置镀锡识别贴片位置校正

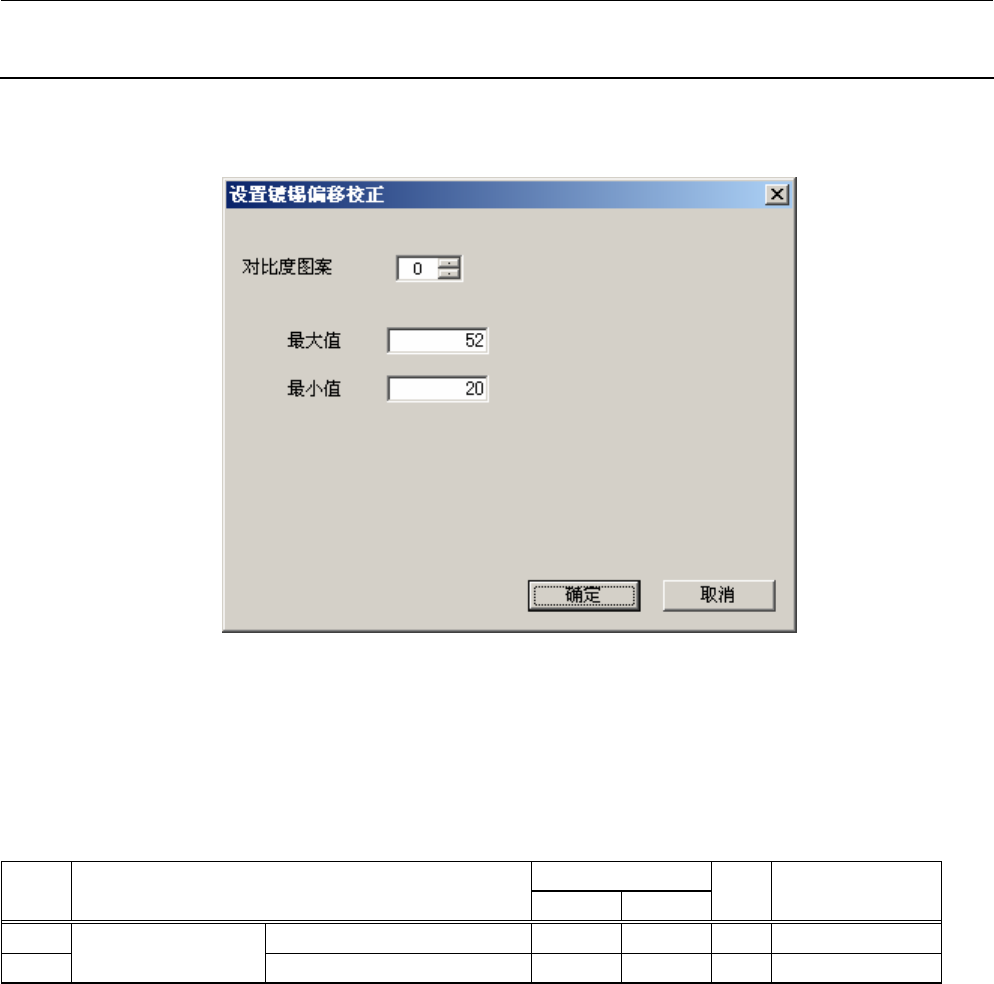

图 4-4-8 设置镀锡识别贴片位置校正
(1)设定画面的显示方法
菜单∶ [输入]→[画像]→[设定]→[设置镀锡偏移校正]
起动∶ [画像]按钮→[设定]标签→[设置镀锡偏移校正]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1
最大值
2
对比度图案
最小值
4-52
