Rev. 1.0 机器控制参数 (3) 设定 № 区分 内 容 1 0 Y 轴左侧 （伺服） 2 1 Y 轴右侧 （伺服） 3 2 X 轴左侧 （线性） 4 3 X 轴右侧 （线性） 5 4 Z 轴 L1 Head （伺服） 6 5 θ 轴 L1 Head （伺服） 7 6 Z 轴 L2 Head （伺服） 8 7 θ 轴 L2 Head （伺服） 9 8 Z 轴 L3 Head （伺服） 10 9 未使用 （ θ3 ） （伺服） 11…

100%1 / 116
Rev. 1.0
机器控制参数
输入范围
№ 项目 简称
最小值 最大值
单位 备考
243 厂商设置用 Pr.No 01E1
244 厂商设置用 Pr.No 01E2
245 厂商设置用 Pr.No 01E3
246 厂商设置用 Pr.No 01E4
247 厂商设置用 Pr.No 01E5
248 厂商设置用 Pr.No 01E6
249 厂商设置用 Pr.No 01E7
250 厂商设置用 Pr.No 01E8
251 厂商设置用 Pr.No 01E9
252 厂商设置用 Pr.No 01EA
253 厂商设置用 Pr.No 01EB
254 厂商设置用 Pr.No 01EC
255 厂商设置用 Pr.No 01ED
256 厂商设置用 Pr.No 01EE
257 厂商设置用 Pr.No 01EF
4-30
Rev. 1.0
机器控制参数
(3)设定
№ 区分 内 容
1 0 Y 轴左侧 （伺服）
2 1 Y 轴右侧 （伺服）
3 2 X 轴左侧 （线性）
4 3 X 轴右侧 （线性）
5 4 Z 轴 L1 Head （伺服）
6 5 θ轴 L1 Head （伺服）
7 6 Z 轴 L2 Head （伺服）
8 7 θ轴 L2 Head （伺服）
9 8 Z 轴 L3 Head （伺服）
10 9 未使用（θ3） （伺服）
11 10 Z 轴 L4 Head （伺服）
12 11 未使用（θ4） （伺服）
13 12 Z 轴 L5 Head （伺服）
14 13 未使用（θ5） （伺服）
15 14 Z 轴 L6 Head （伺服）
16 15 未使用（θ6） （伺服）
17 16 未使用（Z7） （伺服）
18 17 未使用（θ7） （伺服）
19 18 预备
20 19 预备
21 20 预备
22 21 预备
23 22 预备
24 23 预备
25 24 预备
26 25 预备
27 26 预备
28 27 预备
29 28 预备
30 29 预备
31 30 预备
32 31 预备
4-31
Rev. 1.0
机器控制参数
4-2-8 控制参数

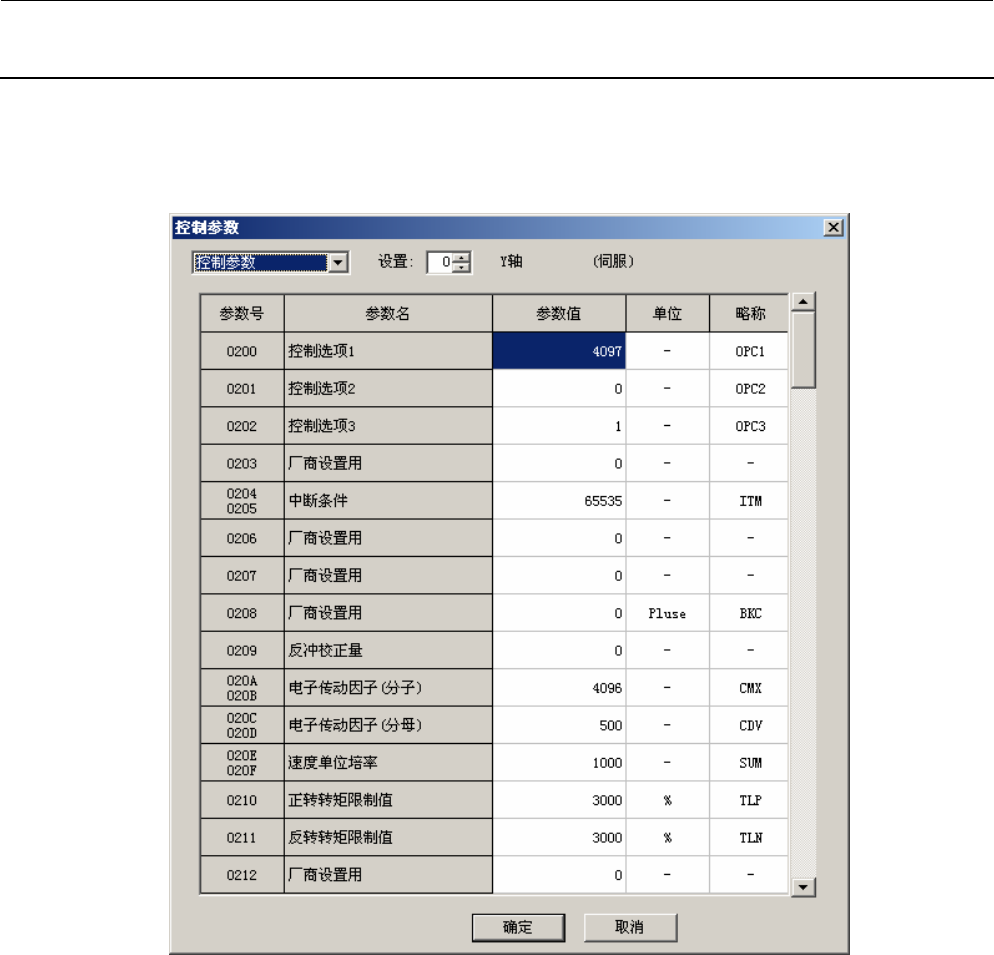

图 4-2-8 控制参数
(1)设定画面的显示方法
菜单∶ [输入]→[XY]→[控制参数]→[控制参数]
起动∶ [XY]按钮→[控制参数]标签→[控制参数]按钮
4-32
