Rev. 1.0 机器控制参数 (3) 动作区分 № 区分 内 容 1 0 激光测定时 2 1 激光试验测定时 3 2 激光测定以外 4 3 预备 5 4 无元件动作 6 5～19 预备 (4) 速度区分 № 区分 内 容 1 0 高速 2 1 中速 3 2 低速 4 3 低速 2 5 4～7 预备 4-8
Rev. 1.0
机器控制参数
4-1-4 θ轴 PTP 动作的速度比

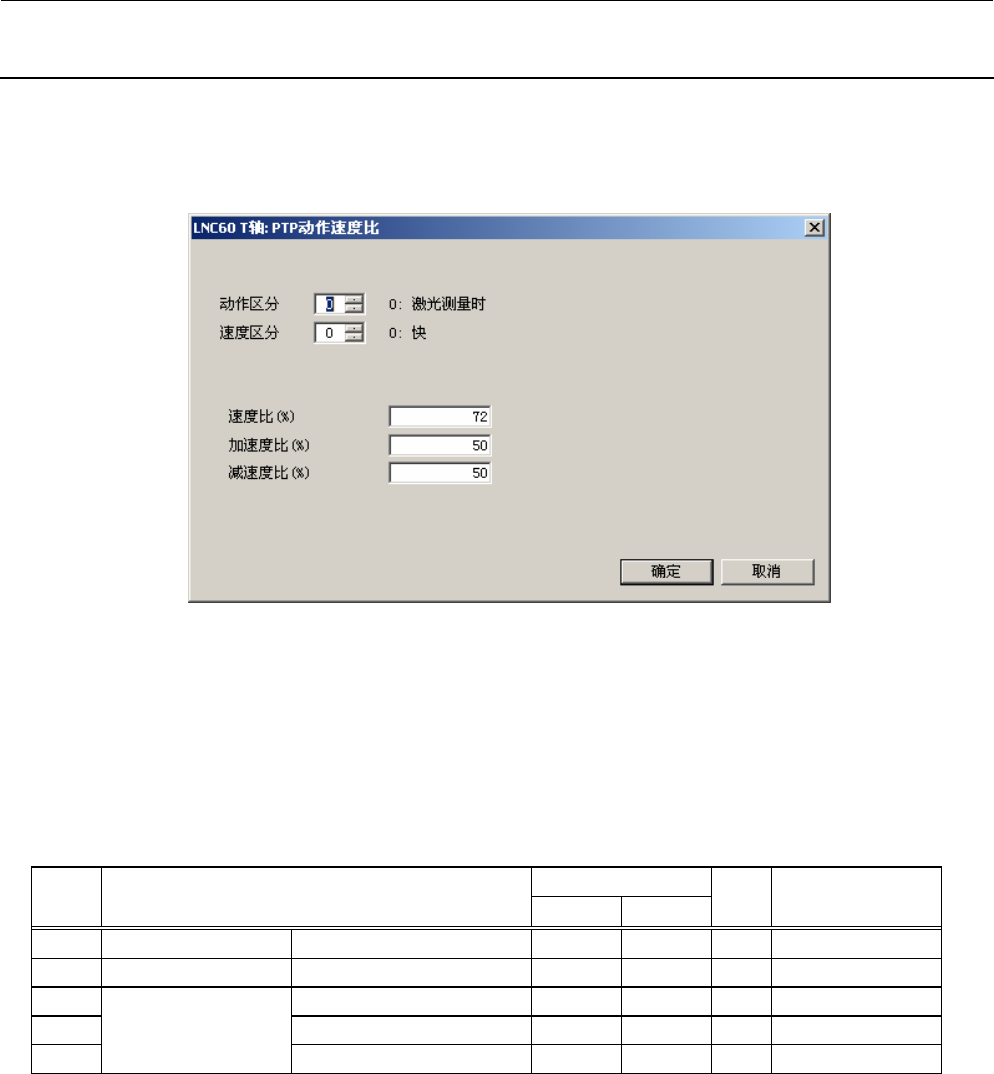

图 4-1-4 θ轴 PTP 动作的速度比
(１)设定画面的显示方法
菜单∶ [输入]→[Head]→[LNC60]→[Ｔ]→[PTP]→[速度比]
起动∶ [Head]按钮→[LNC60]标签→[Ｔ]标签→[PTP]标签→[速度比]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 动作区分 0 19 参照(3)动作区分
2 速度区分 0 7 参照(4)速度区分
3 速度比(%) % 0.0～100.0
4 加速度比(%) % 0.0～100.0
5
θ轴 PTP 动作的速
度表
减速度比(%) % 0.0～100.0
4-7
Rev. 1.0
机器控制参数
(3)动作区分
№ 区分 内 容
1 0 激光测定时
2 1 激光试验测定时
3 2 激光测定以外
4 3 预备
5 4 无元件动作
6 5～19 预备
(4)速度区分
№ 区分 内 容
1 0 高速
2 1 中速
3 2 低速
4 3 低速 2
5 4～7 预备
4-8
Rev. 1.0
机器控制参数
4-1-5 θ轴 PTP 以外的动作速度比
图 4-1-5 θ轴 PTP 以外的动作速度比
(1)设定画面的显示方法
菜单∶ [输入]→[Head]→[LNC60]→[Ｔ]→[PTP 以外]→[速度比]
起动∶ [Head]按钮→[LNC60]标签→[Ｔ]标签→[PTP 以外]标签→[速度比]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 动作区分 0 9 参照(3)动作区分
2 速度比(%) % 0.0～100.0
3 加速度比(%) % 0.0～100.0
4
θ轴 PTP 以外动作
的速度表
减速度比(%) % 0.0～100.0
(3)动作区分
№ 区分 内 容
1 0 微小步进
2 1 高速步进
3 2～9 预备
