Rev. 1.0 机器控制参数 (3) 种类 № 区分 内 容 1 0 标准标记用照明 2 1 有护罩标记照明 3 2～63 预备 (4) 照明类型 № 区分 内 容 1 0 标准标记用照明 2 1 有护罩标记照明 3 255 插座 (5) 照明样式 № 区分 内 容 1 255 插座 (6) 装置 ID № 区分 内 容 1 0 垂直照明 2 1 角度照明 4-43
Rev. 1.0
机器控制参数
4-4 图像

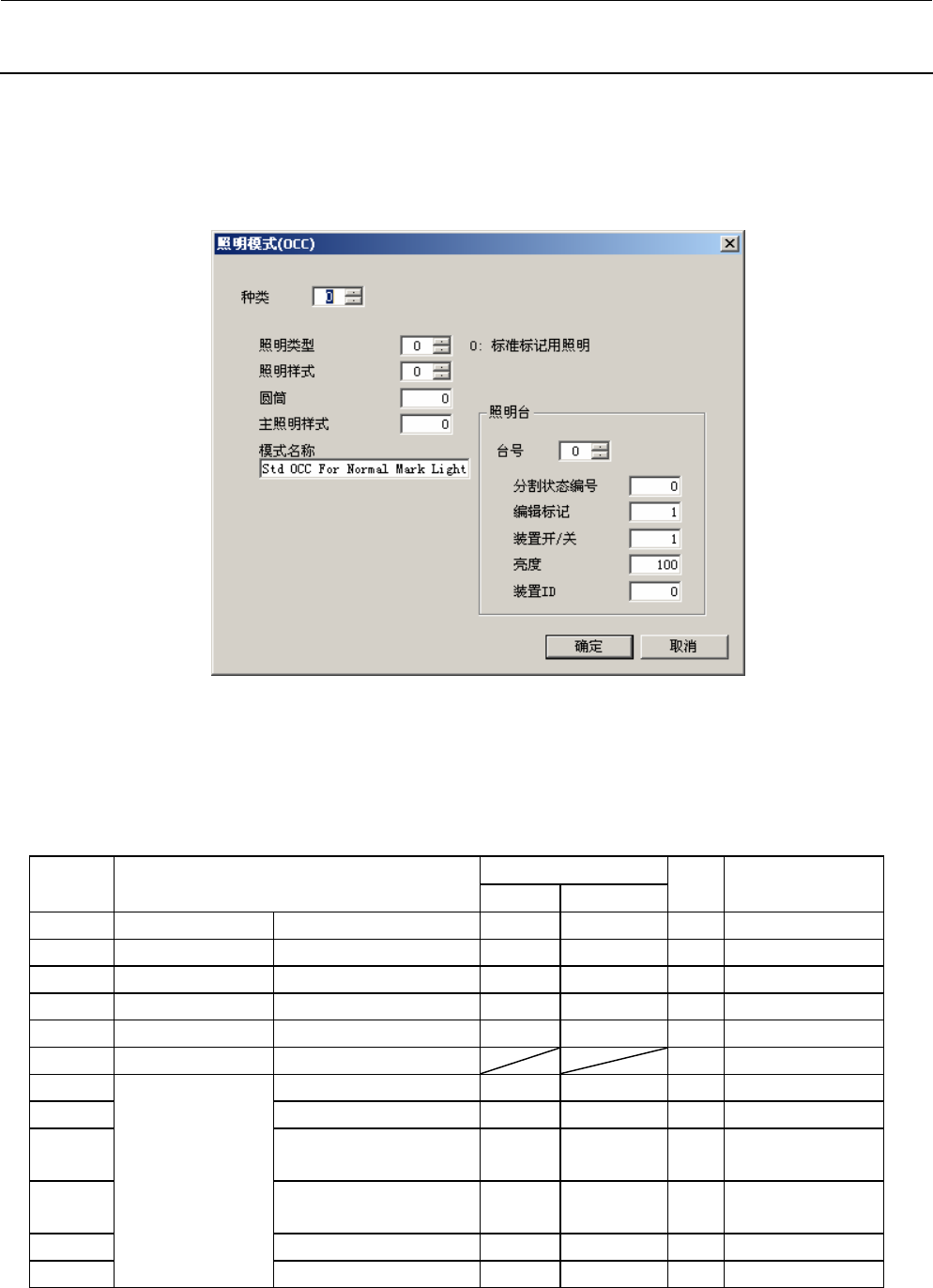

4-4-1 OCC 照明模式
图 4-4-1 OCC 照明模式
(1)设定画面的显示方法
菜单∶ [输入]→[图像]→[照明模式]→[OCC 照明模式]
起动∶ [图像]按钮→[照明模式]标签→[OCC 照明模式]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 种类 0 63 参照(3)种类
2 照明类型 0 255 参照(4)照明类型
3 照明样式 0 255 参照(5)照明样式
4 有无圆筒
5 主照明样式
6 模式名称
7 台号 0 15
8 分割状态编号
9 可以编辑曲线
0:不能编辑,
1:可以编辑
10 设备开关装置
0:OFF,
1:ON
11 辉度调整钮
12
照明台
装置 ID 号码 参照(6)装置 ID
4-42
Rev. 1.0
机器控制参数
(3)种类
№ 区分 内 容
1 0 标准标记用照明
2 1 有护罩标记照明
3 2～63 预备
(4)照明类型
№ 区分 内 容
1 0 标准标记用照明
2 1 有护罩标记照明
3 255 插座
(5)照明样式
№ 区分 内 容
1 255 插座
(6)装置 ID
№ 区分 内 容
1 0 垂直照明
2 1 角度照明
4-43
Rev. 1.0
机器控制参数

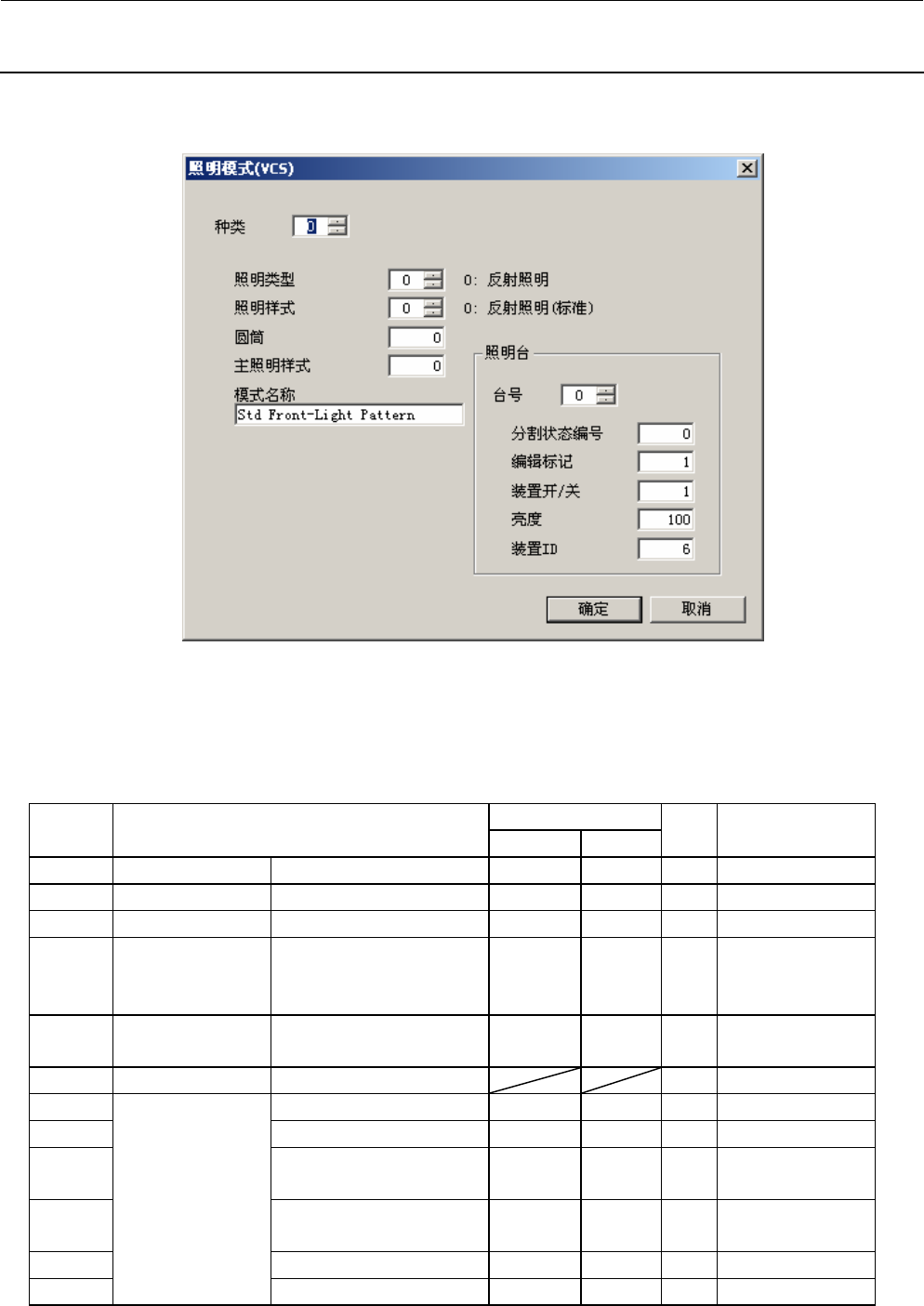

4-4-2 VCS 照明模式
图 4-4-2 VCS 照明模式
(1)设定画面的显示方法
菜单∶ [输入]→[图像]→[照明模式]→[VCS 照明模式]
起动∶ [图像]按钮→[照明模式]标签→[VCS 照明模式]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 种类 0 63 参照(3)种类
2 照明类型 0 255 参照(4)照明类型
3 照明样式 0 255 参照(5)照明样式
4 有无圆筒
JX-200 没有升
降圆筒功能，仅
0 或 255(插座)
5 主照明样式
分割控制参照主
照明样式
6 模式名称
7 台号 0 15
8 分割状态编号
9 可以编辑曲线
0:不能编辑,
1:可以编辑
10 设备开关装置
0:OFF,
1:ON
11 辉度调整钮
12
照明台
装置 ID 号码 参照(6)装置 ID
