Rev. 1.0
机器控制参数
4-5-6 示教步骤控制

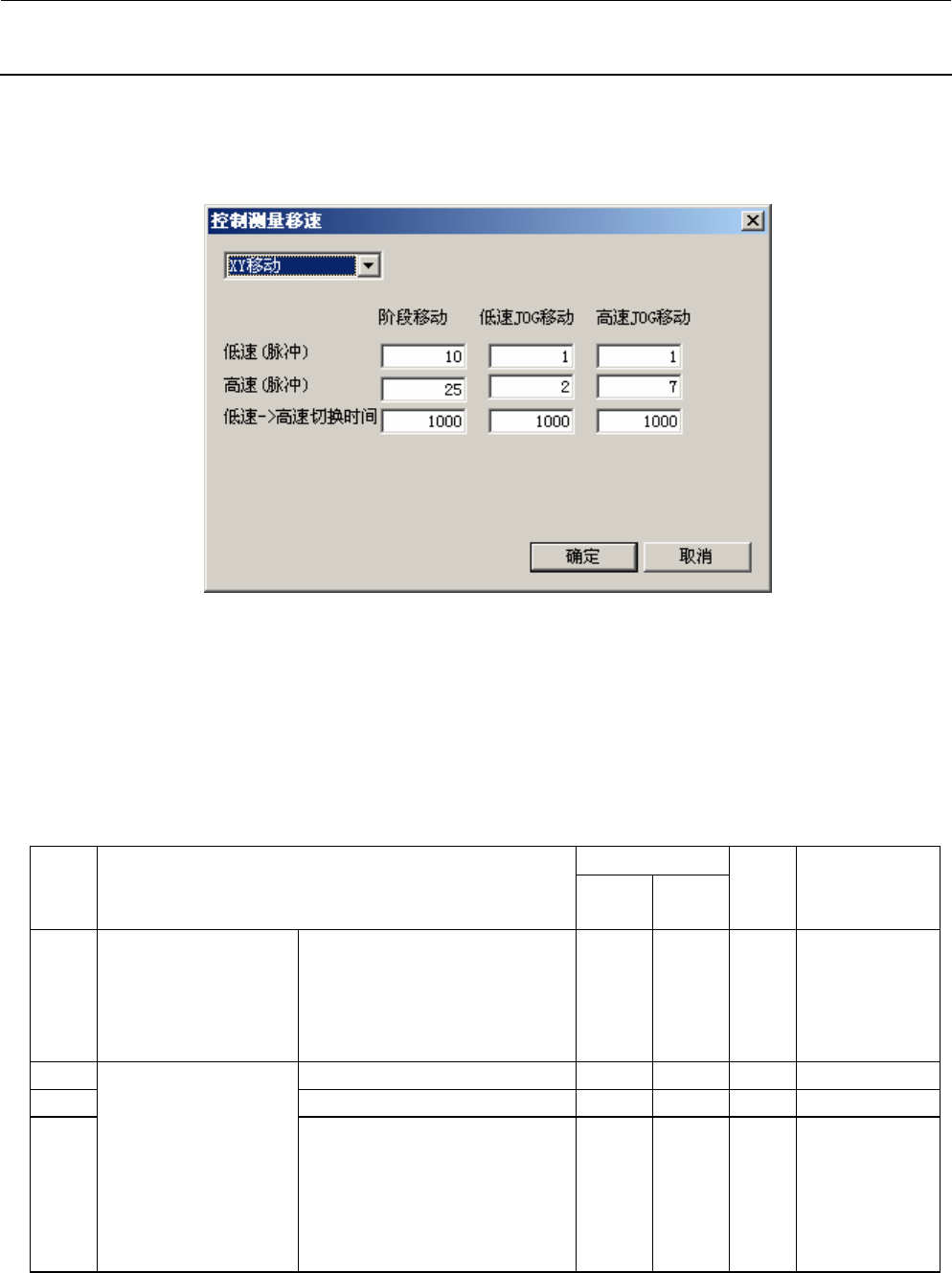

图 4-5-6 示教步骤控制
(1)设定画面的显示方法
菜单∶ [输出]→[其它]→[控制测量移速]
起动∶ [其它]按钮→[设置项目］标签→[控制测量移速]按钮
(2)设定项目
输入范围
№ 项目
最小
值
最大
值
单位 备考
1 移动区分
XY 移动,
Ｚ移动,
Ｔ移动,
BU 移动,
AWC 移动
2 低速(SLOW)时脉冲 脉冲
3 高速(FAST)时脉冲 脉冲
4
控制测量移速 STEP
移动：按 1 次键时
低速 JOG 移动：
FAST 键 OFF 状态下
持续按钮时
高速 JOG 移动：
FAST 键 ON 状态下
持续按钮时
低速→高速变换时间 ms
4-61
Rev. 1.0
机器控制参数
4-5-7 确定元件状态

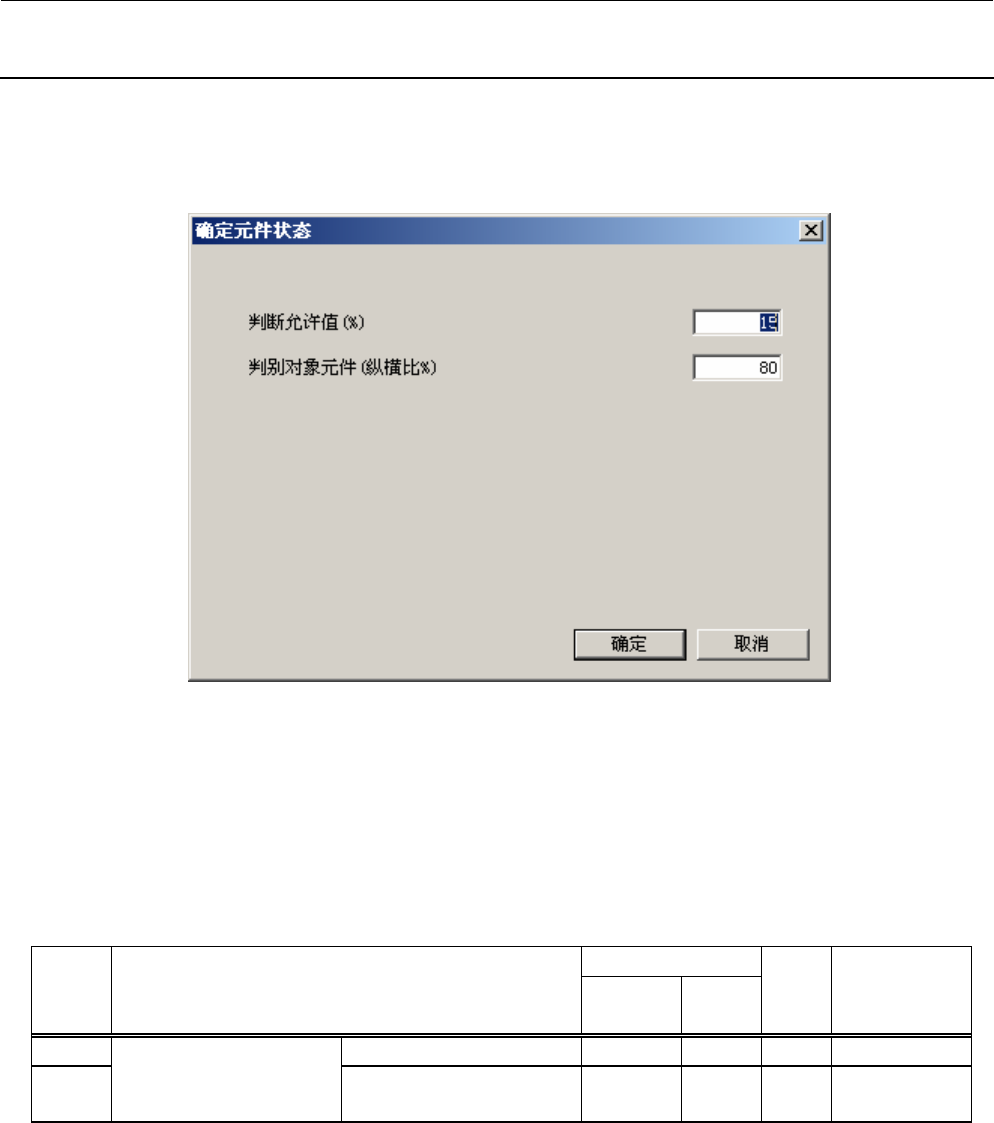

图 4-5-7 确定元件状态
(1)设定画面的显示方法
菜单∶ [输入]→[其它]→[确定元件状态]
起动∶ [其它]按钮→[设置项目］标签→[确定元件状态]按钮
(2)设定项目
输入范围
№ 项目
最小值
最大
值
单位 备考
1 判断允许值(%) % 初期值:15
2
确定元件状态
判别对象元件
(纵横比 %以下)
% 初期值:80
4-62
Rev. 1.0
机器控制参数
4-5-8 送料器推进信息

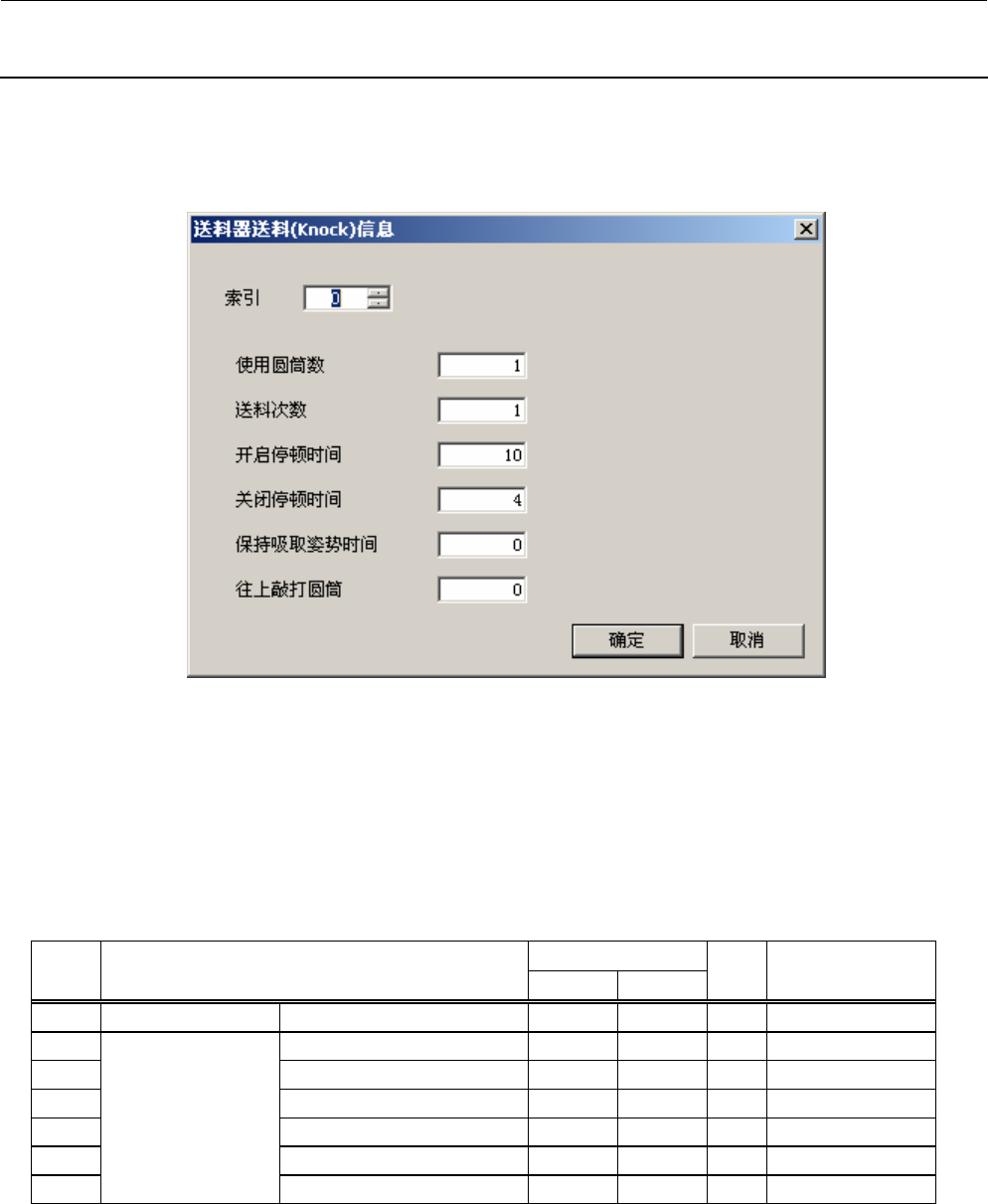

图 4-5-8 送料器推进信息
(1)设定画面的显示方法
菜单∶ [输入]→[其它]→[送料推进信息]
起动∶ [其它]按钮→[设置项目］标签→[送料推进信息]按钮
(2)设定项目
输入范围
№ 项目
最小值 最大值
单
位
备考
1 指标 0 49 参照(3)指标
2 使用气缸数
3 送带推进次数
4 开启停顿时间
5 关闭停顿时间
6 保持吸附姿势时间
7
送料推进信息
往上敲打圆筒 不使用
4-63
