DEUKYX

1-70193-3100

5.19 Self Calibration

Teaching-Ablauf der Selbstkalibrierung

Vorgehensweise

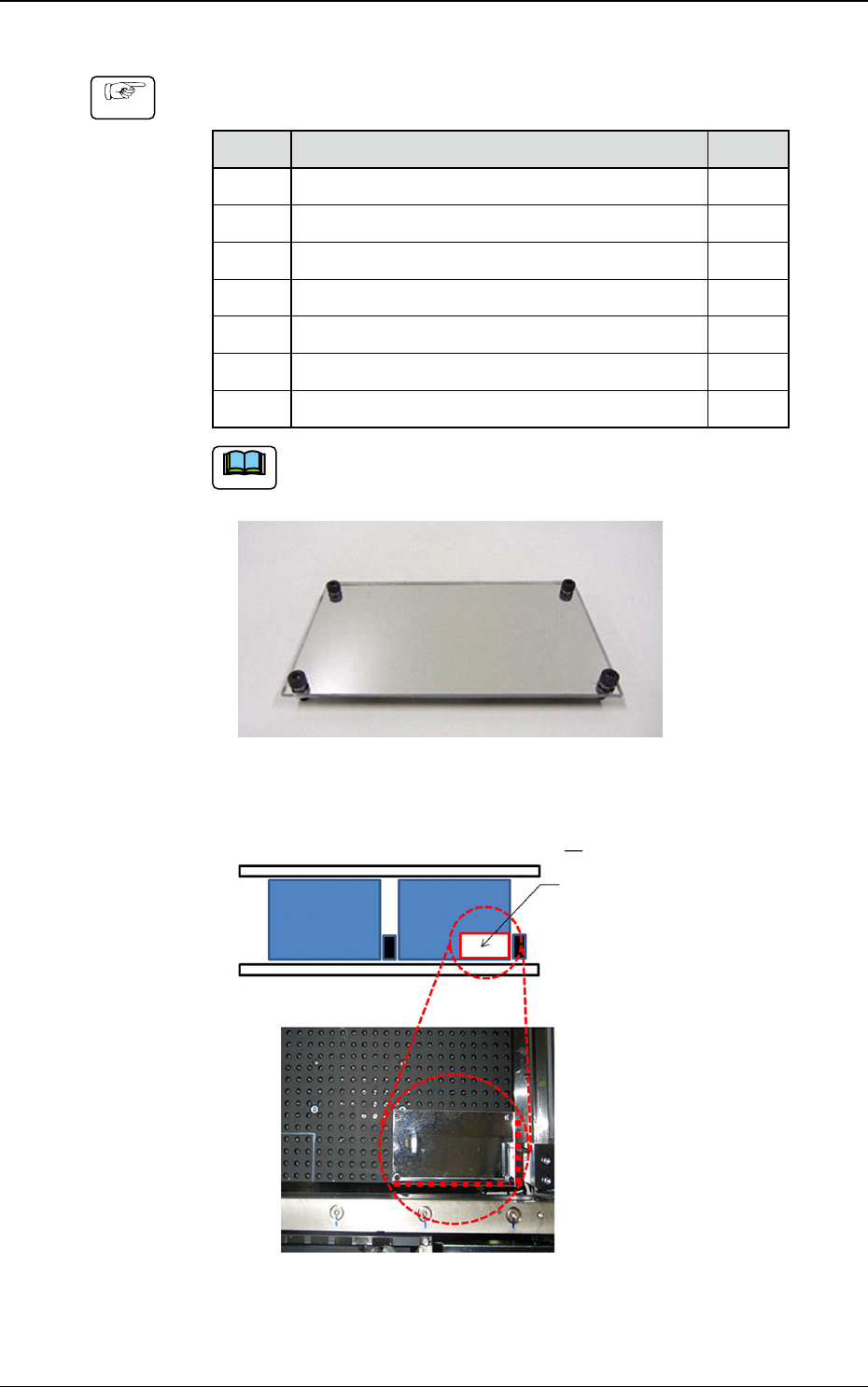

(1) Bereiten Sie folgende Teile vor, ehe Sie mit der Selbstkalibrierung beginnen.

NR. Name Anz.

1 BARON Glasplatte 1

2 BARON doppelseitiges Band 1

3 SPIEGEL_PLATTE 1

4 0603 Master-Gurt 2

5 Aufnehmer für 0603 (HG33C) 30

6 8 mm feeder (GD-38080 oder entsprechend) 2

7 CPK 1

Hinweis

Bereiten Sie die Elemente nach Bedarf vor.

F3A99

• Setzen Sie die Stifte für die SPIEGEL_PLATTE in die Abstützstiftplatte.

SPIEGEL_PLATTE

F3A100

DEUKYX

1-71193-3100

5.19 Self Calibration

• Wählen Sie den Betriebsmodus.

1. Wählen Sie [Product] - [Operation] - "Opr. Mode" - [Speed]. Wählen Sie

als "Mode" "Not Designated".

2. Wählen Sie [Product] - [Operation] - "Test Mode". Wählen Sie als "TEST

PATTERN" "Disable".

(2) Drücken Sie im Teach-Modus [Teach Start].

(3) Drücken Sie [Setup].

Teachen Sie CNVR Set-up, Noz.Chg. und Fdr P-u Tch.

(4) Legen Sie die BARON Glasplatte in die Transportposition.

(5) Drücken Sie im Teaching-Bereich die [Teach Start]-Taste.

(6) Drücken Sie im Teaching-Bereich die [END]-Taste.

DEUKYX

1-72193-3100

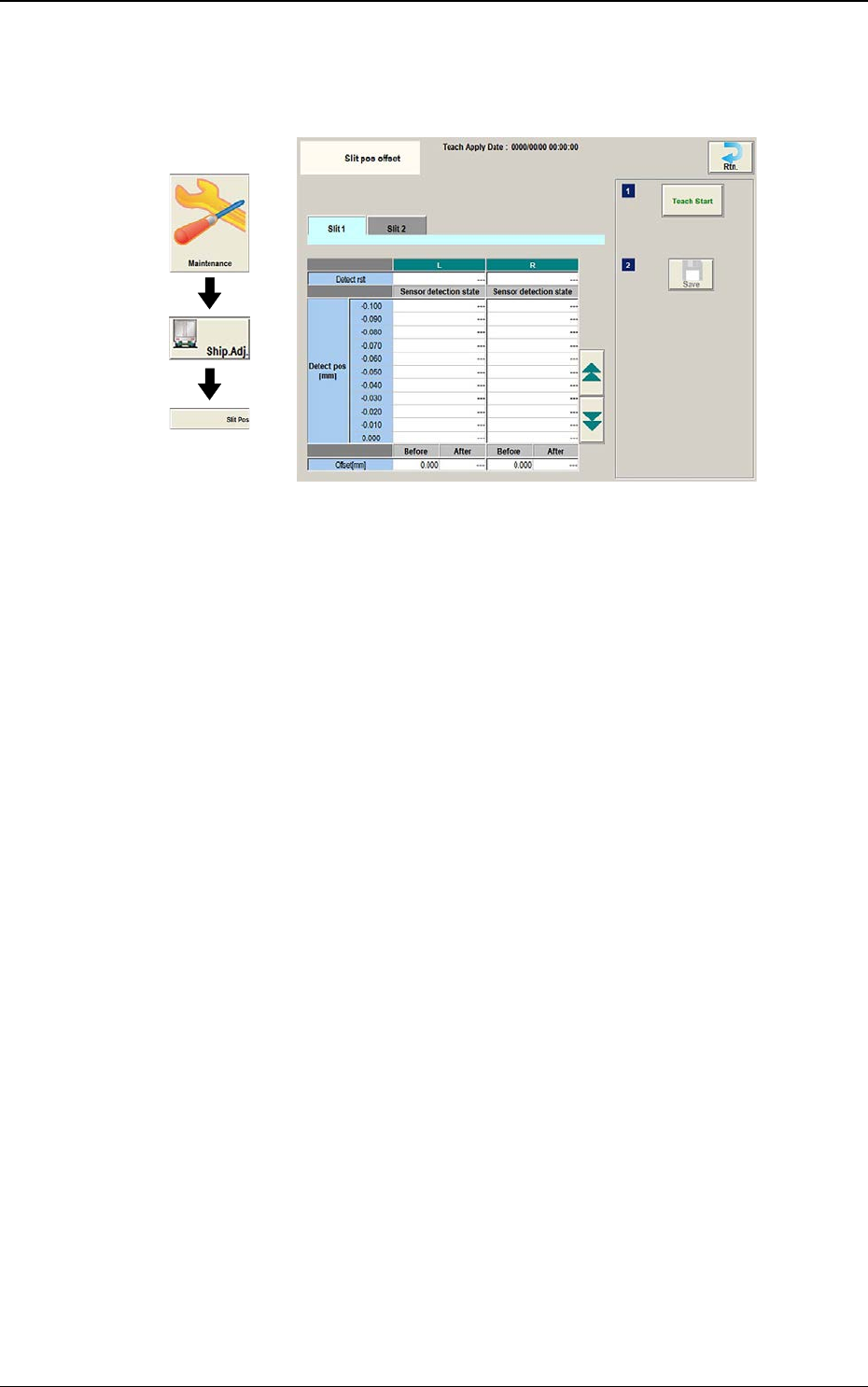

5.20 Slit Pos Offset

Teachen Sie die Schlitzposition der Abstützplatte.

Grafischer

Ablauf

F3A93
