DEUKYX

2-86193-3100

4. MACH SETUP

Werden [Sys. Setting] - [Mach Set] gedrückt, erscheint der folgende Bildschirm.

4.1 General

Nachfolg wird der Inhalt der Registerkarte "General" von "MACH SETUP"

beschrieben.

Grafischer

Ablauf

[2]

[3]

[4]

[5]

[6]

[7]

[8]

[9]

[10]

[11]

[12]

[13]

[1]

F3B78

DEUKYX

2-87193-3100

4.1 General

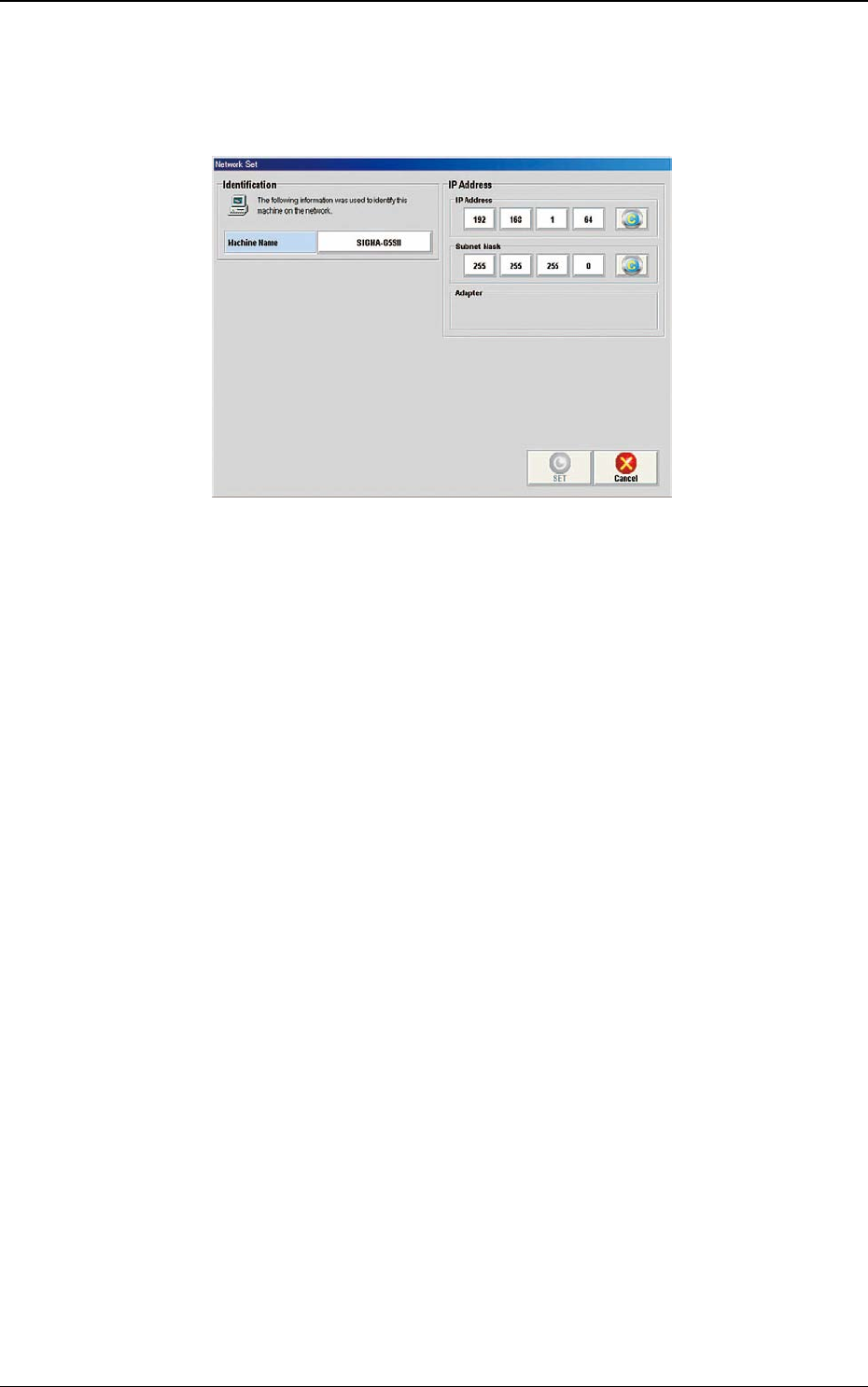

[1] Netwk.Dt.

[Set]-Taste

Beim Drücken der Taste erscheint der "Netwk Setup"-Bildschirm.

F3B79

[Machine Name]-Taste

Mit dieser Taste wird der Maschinenname eingerichtet, um sie im

Netzwerk identizieren zu können.

IP-Adresse

In diesem Bereich werden die IP-Aresse und e Subnet-Maske für das

Netzwerk eingerichtet.

[SET]-Taste

Mit dieser Taste werden die eingegebenen Werte übernommen.

[Cancel]-Taste

Wird diese Taste gedrückt, werden die Eingaben verworfen und das

System lädt die ursprünglichen Daten.

Machine Name

In diesem Feld wird der Maschinenname angezeigt.

IP-Adresse

In diesem Feld wird die der Maschine zugeordnete IP-Adresse angezeigt.

[2] Screen Saver

Wird die Maschine für eine bestimmte Zeit nicht betätigt, wird diese

Funktion aktiviert und schützt den Bildschirm.

Wählen Sie für diese Funktion “Enable” oder “Disable”.

Time (min)

In dieses Textfeld wird die Zeit, nach der der Bildschirmschoner starten soll,

angegeben.

DEUKYX

2-88193-3100

4.1 General

[3] Auto user level change

Hat es eine Anmeldung mit den Benutzerrechten Supervisor oder Operator 1

gegeben, schalten die Benutzerrechte automatisch auf Operator 2 um, wenn

der Bildschirmschoner beendet wird.

[4] Unit

In diesem Feld werden die in der maschine verwendeten Einheiten

angegeben.

[5] Data check at Prgm chg

In diesem Feld kann mit “Enable” oder “Disable" bestimmt werden, ob nach

einem Programmwechsel das Bestückungsprogramm geprüft werden soll.

[6] Set energy saving

Es kann für den Betrieb der Vakuumpumpe “STOP” oder “STOP/WAIT”

gewählt werden, wenn die Maschine gestoppt wird oder sie sich im READY-

Status bendet und für eine bestimmte Zeit vergangen ist.

Time (min)

In dieses Textfeld wird die Zeit für den Start der Energiesparfunktion

eingegeben.

[7] Fdr. Alt. Info. Dsp. mode

All feeder

Wird dies gewählt, wird die Maschineninformation angezeigt, wenn der

"Alternate"-Betrieb aktiv ist.

Last feeder

Wird dies gewählt, wird die Maschineninformation angezeigt, wenn der

"Alternate"-Betrieb aktiv ist und nur noch ein alternativer Feeder verfügbar

ist.

[8] Altn. Comp. ID List

Hier kann ausgewählt werden, ob die alternative Bauteilliste verwendet werden

soll.

Wenn die Alternativbauteilliste verwendet werden soll, wird das

Alternativbauteil beim Programmwechsel bei der Programmüberprüfung

verglichen und es wird geprüft, ob das Bauteil verwendet werden kann.

Altn. Komp. ID List Setting

Die Referenz zu der alternativen Bauteilliste wird hier speziziert.

Common

: Wenn gewählt, wird die alternative Bauteiliste, die für

alle Modelle gilt, verwendet.

Patt Prgm DT

: Wenn gewählt, wird die alternative Bauteiliste, die für

einzelne Modelle gilt, verwendet.
