DEUKYX
2-29193-3100
2.4 Beam
[4] XY-Axis Origin 1 und 2
Die Parameter werden verwendet, um die Eigenschaften der Kopfeinheit
(Bean) (Position), die direkt nach der Montage der Maschine eingerichtet
wurden, konstant zu halten.
Verwenden Sie die rückgemeldeten Werte, die automatisch von der
Bewegungssteuerung gesendet werden, wenn die Y-Achse in die
Nullposition gefahren wird (Einstellungsmodus).

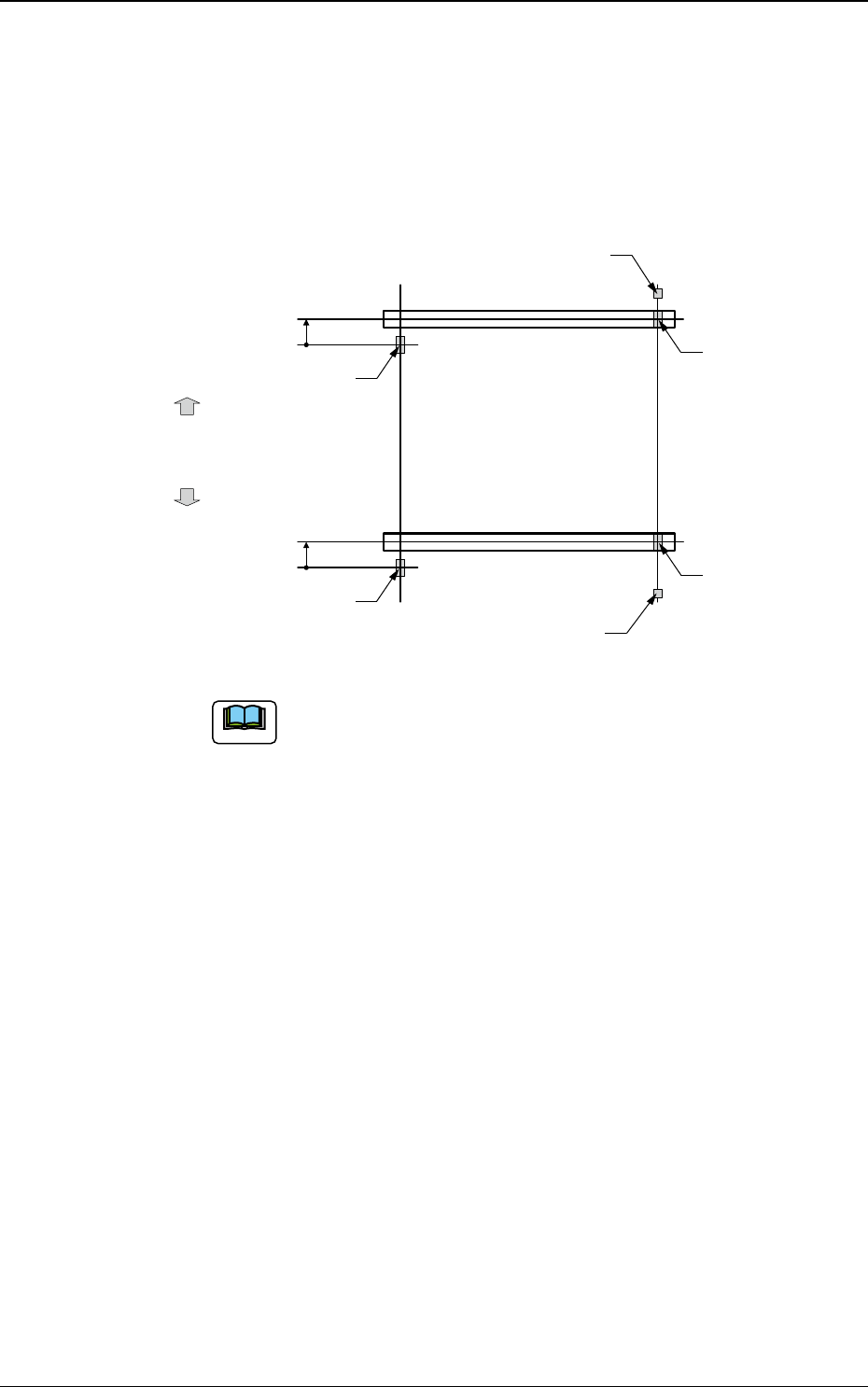

Endsensor
Nullpunktmarke
(Nullpunktsignalposition)
Master-Seite
Nullpunktmarke
(Nullpunktsignalposition)
Endsensor
Kopfeinheit (Beam)
Nullpunktmarke
(Nullpunktsignalposition)
Y-Achsen-Nullpunktoff
set = (+) Wert
Nullpunkt-
verfahrrichtung
Nullpunktver
fahrrichtung
Y-Achsen-Nullpunktoffset
= (+) Wert
Nullpunktmarke
(Nullpunktsignalposition)
Slave-Seite
Kopfeinheit (Beam)
F3B29
Hinweis
(a) Die angezeigten Parameter können nicht von Hand geändert werden.
(b) Der Nullpunktversatz der Y-Achse gibt an, wo sich die Nullposition
der Masterachse bendet, wenn sie in Nullungsrichtung von der
Nullposition der Slave-Achse aus betrachtet wird.
Ein Pluszeichen wird angehängt, wenn sich die Nullposition in
der gleichen Richtung bendet wie die Nullsetzungsposition. Bei
umgekehrter Richtung wird ein Minuszeichen angehängt.
[5] Y-Axis Parallel Drive Origin
Zeigt den Offset-Wert der Nullposition der automatisch justierten parallelen
Antriebsachse der Y-Achse (Masterachse und Slaveachse) an.
[6] [Return]-Taste
Wird diese Taste gedrückt, kehrt das System zum Bildschirm "Offset Data"
zurück.
[7] [Save]-Taste
Wird diese Taste gedrückt, werden die eingegebenen Daten gespeichert.
[Cancel]-Taste
Wird diese Taste gedrückt, kehrt das System zum Bildschirm "Save Data"
zurück und die Eingaben werden verworfen.
DEUKYX
2-30193-3100
2.5 Head
2.5 Head

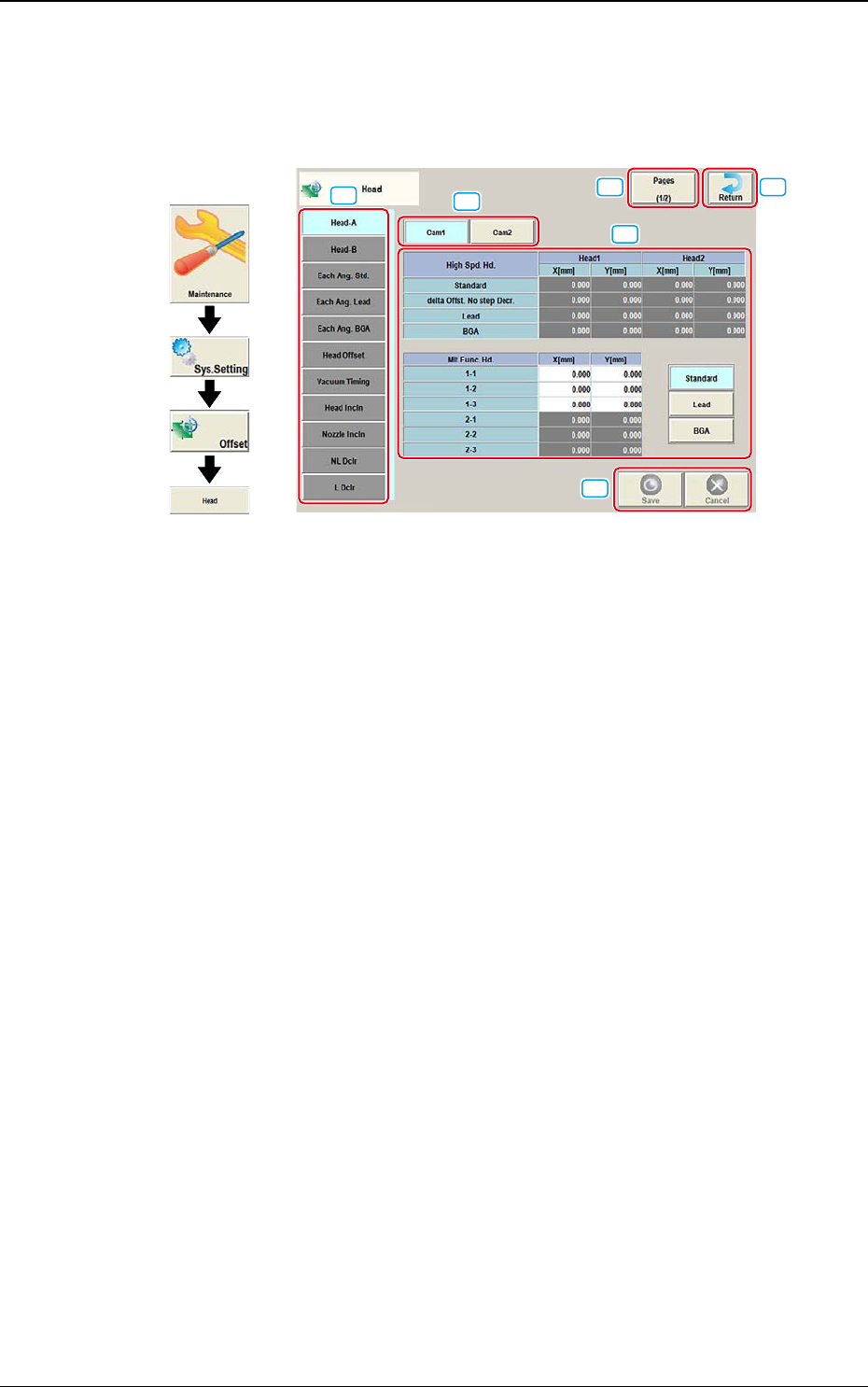

Wird der [Head]-Tab im Bildschirm "Offset Data" gedrückt, öffnet sich der
folgende Bildschirm.
Grafischer
Ablauf
[1]
[6]
[2]
[3]
[5]
[4]
F3B30
[1] Offset-Taste
Wird diese Taste gedrückt, werden die Offsetdaten der gewählten
Registerkarte angezeigt.
[2] Offsetdaten-Anzeigebereich
In diesem Bildschirm werden die in Schritt (1) gewählten Offsetdaten
angezeigt.
[3] Tasten zum Seiten wechseln
Mit dieser Schaltäche kann zu einer anderen Bildschirmseite gewechselt
werden.
[4] [Return]-Taste
Wird diese Taste gedrückt, kehrt das System zum Bildschirm "Offset Data"
zurück.
[5] [Save]-Taste
Wird diese Taste gedrückt, werden die eingegebenen Daten gespeichert.
[Cancel]-Taste
Wird diese Taste gedrückt, kehrt das System zum Bildschirm "Save Data"
zurück und die Eingaben werden verworfen.
[6] [Cam1] / [Cam2]-Taste
Schaltet zwischen den Bauteilerkennungskameras um.
DEUKYX
2-31193-3100
2.5 Head
2.5.1 Head-A

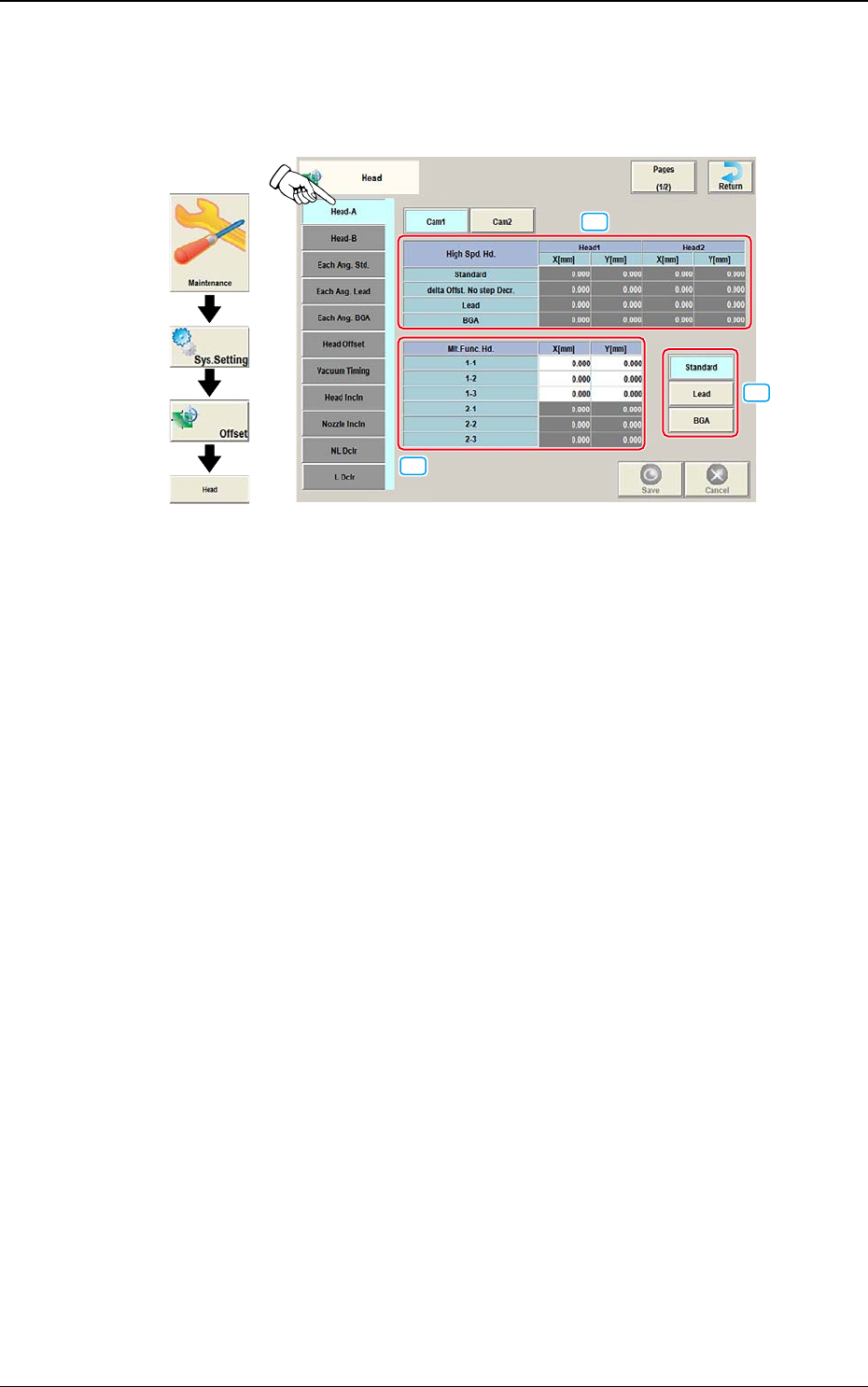

Wird der [Head-A]-Tab im Bildschirm "Head" gedrückt, öffnet sich der folgende
Bildschirm.
Grafischer
Ablauf
[1]
[2]
[3]
F3B31
[1] High Spd. Hd., Head 1 and Head 2
X [mm], Y [mm]
Standard
Die Parameter werden verwendet, um die Abweichungen des
Rotationszentrums des Kopfes einzustellen, die durch die Bewegung der
Kopf-U/D-Achsen verursacht werden.
delta Offst. No step Decr.
Wenn in den Bibliotheksdaten keine Geschwindigkeitsverzögerung für
die Bauteilplatzierung angegeben ist und die Position für die Platzierung
berechnet wird, wird die korrekte Verzögerungsrate konvertiert und
hinzugefügt.
Lead
Wenn die Bibliotheksdaten für die Platzierung von bedrahteten Bauteilen
ist, wird der Wert bei der Platzierungpositionsberechnung mithilfe dieser
Schaltäche konvertiert oder hinzugefügt.
BGA
Wenn die Bibliotheksdaten für die Platzierung von BGA-Bauteilen ist, wird
der Wert bei der Platzierungpositionsberechnung mithilfe dieser Schaltäche
konvertiert und hinzugefügt.
