DEUKYX
2-49193-3100
2.6 Nozzle
[2] Head 1 / Head 2
X (Horizontal) und Y (Vertikal) [mm]

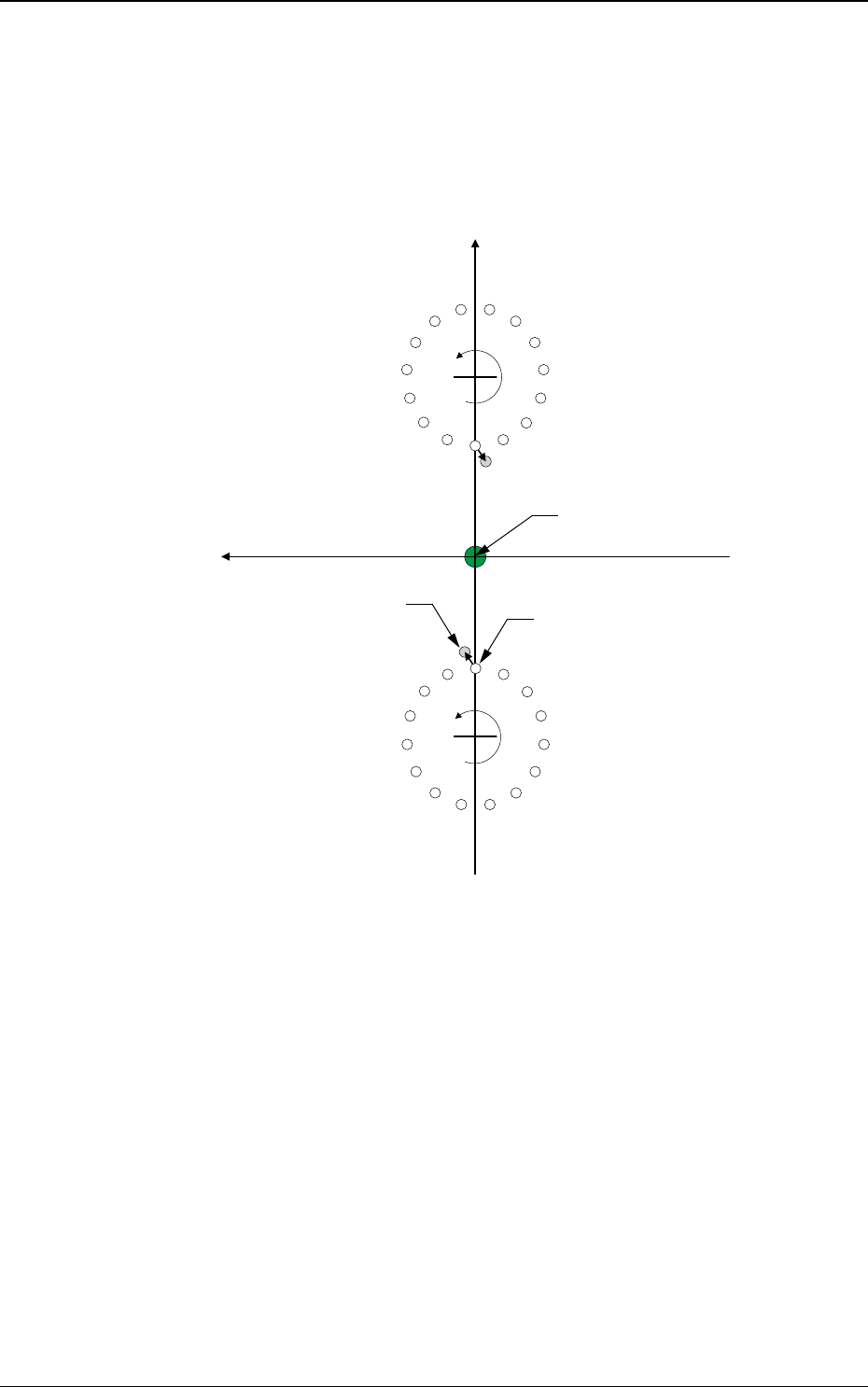

Die Parameter stehen für die Offsets der untersten Aufnehmerebenen von
normalen Aufnehmern in den Köpfen. Die unterste Ebene aller Aufnehmer
wird mit der Bauteilerkennungskamera gemessen und die Differenz zwischen
der aktuellen und der gemessenen Ebene wird kompensiert.
DD (+)
DD (+)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Xm(+
)
Ym(+)
Xm-Ym : Maschinenreferenzkoordi
natensystem
Pm. Maschinenreferenz
Koordinatenursprung
Designabhängige Aufnehmerposition
Aktuelle Aufnehmerposition
F3B49
DEUKYX
2-50193-3100
2.6 Nozzle
2.6.3 Master Noz Lv (Indv.)

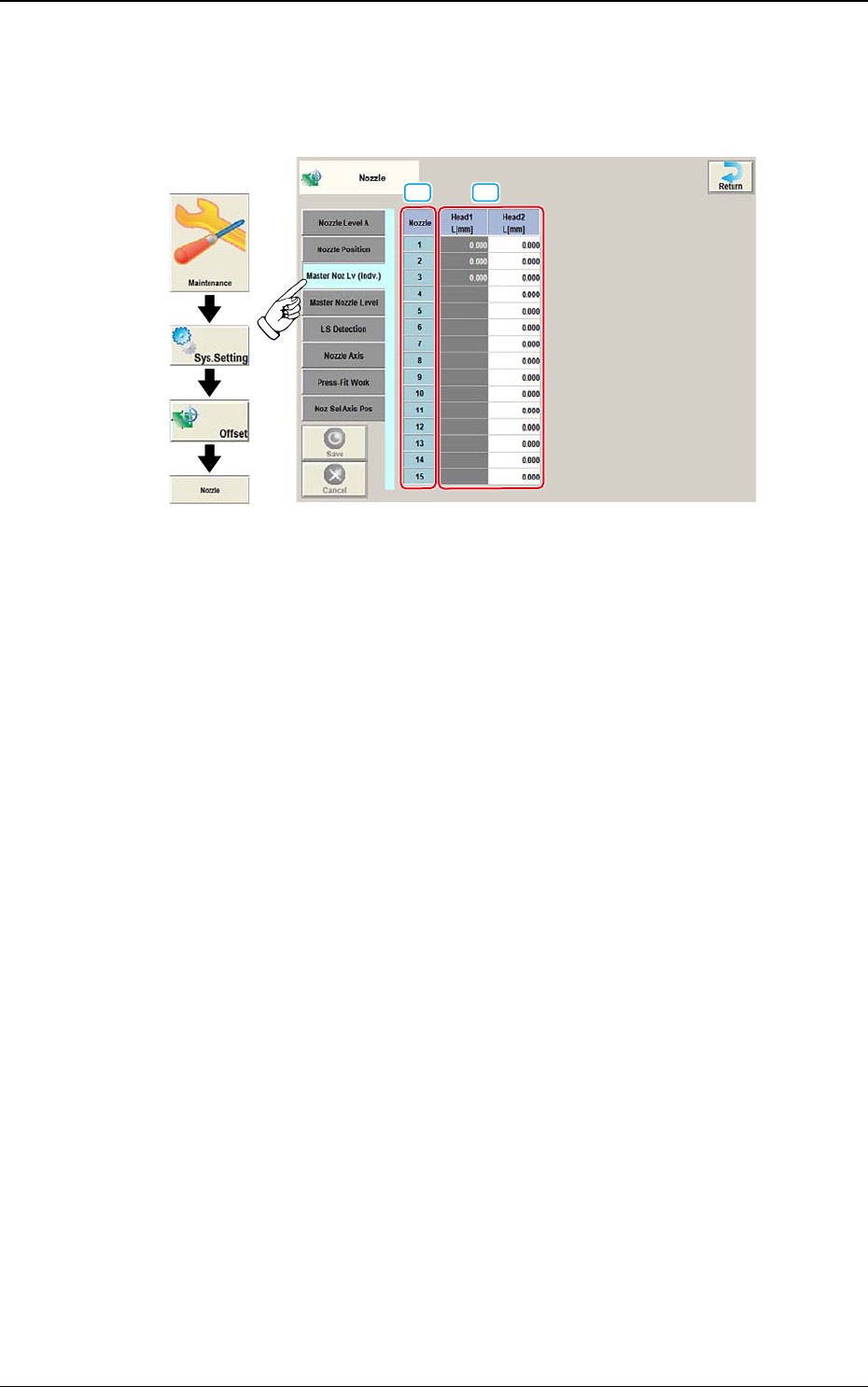

Wird der [Master Noz Lv (Indv.)]-Tab im Bildschirm "Nozzle" gedrückt, öffnet
sich der folgende Bildschirm.
Grafischer
Ablauf
[2][1]
F3B50
[1] Nozzle
In diesem Bereich werden die Aufnehmernummern angezeigt.
[2] Head 1 / Head 2
L [mm]
Jeder Parameter steht für die Referenzposition (Wert über
Seitenansichtkamera gemessen) der untere Master-Aufnehmerebene.
Speichern Sie die Werte der unteren Ebene des Master-Aufnehmers, die von
der Seitenansichtkamera gelesen wurden, und verwendet werden, wenn die
Kopf-Auf / Ab-Offset ermittelt wird, während sich die U / D-Achsen des
Aufnehmers in der Nullposition bendet.
DEUKYX
2-51193-3100
2.6 Nozzle
2.6.4 Master Nozzle Level
Wird der [Master Nozzle Level]-Tab im Bildschirm "Nozzle" gedrückt, öffnet
sich der folgende Bildschirm.
Grafischer
Ablauf
[1]
F3B51
[1] Head 1 / Head 2
L [mm]
Jeder Parameter steht für die Referenzposition (Wert über
Seitenansichtkamera gemessen) der untere Master-Aufnehmerebene.
Speichern Sie die Werte der unteren Ebene des Master-Aufnehmers, die von
der Seitenansichtkamera gelesen wurden, und verwendet werden, wenn die
Kopf-Auf / Ab-Offset ermittelt wird, während sich die U / D-Achsen des
Aufnehmers in der Nullposition bendet.
