DEUKYX
1-109193-3100
7.3 Upkeep
[5] Total Comp
In diesen Feldern wird die Gesamtanzahl der nach dem Ausführungsdatum
tatsächlich von der Maschine aufgenommenen Bauteile angezeigt
Wenn die Gesamtanzahl an Bauteilen den Wert von [7] erreicht, wird der
Hintergrund pink dargestellt.
Wird die Einstellung mit der Systemsoftware NT-100 vorgenommen, werden
der Eintrag "Total Comp" auf "0" aktualisiert.
[6] End Day
Der Endtag wird als das Datum mit dem kürzesten Zeitraum ab dem
Zeitpunkt angezeigt, an dem das Ausführungsdatum in Bezug auf die
aktuellen Einsatzdaten in diesen Feldern festgelegt ist.
[7] Term, Days, Total
Bei "Upkeep" wird im Gegensatz zur Überprüfung der Schmierung mit dem
festgelegten Wartungszeitpunkt eine Wartung durchgeführt, die von den
Betriebsbedingungen der Maschine abhängt.
Bei den Bedingungen für die Ausgabe der Wartungswarnmeldung werden
die Parameter für die Fertigungstage und die Menge der aufgenommenen
Bauteile angezeigt.
Ist eine der beiden oben genannten Konditionen erfüllt, wird eine
entsprechende Meldung ausgegeben.
Hinweis
Die Fertigungszeit in dem Feld "Days" wird als "1 Tag (24 Stunden)", "7
Tage (7
×
24 Stunden)", "1 Monat (30
×
24 Stunden)" angezeigt.
DEUKYX
1-110193-3100

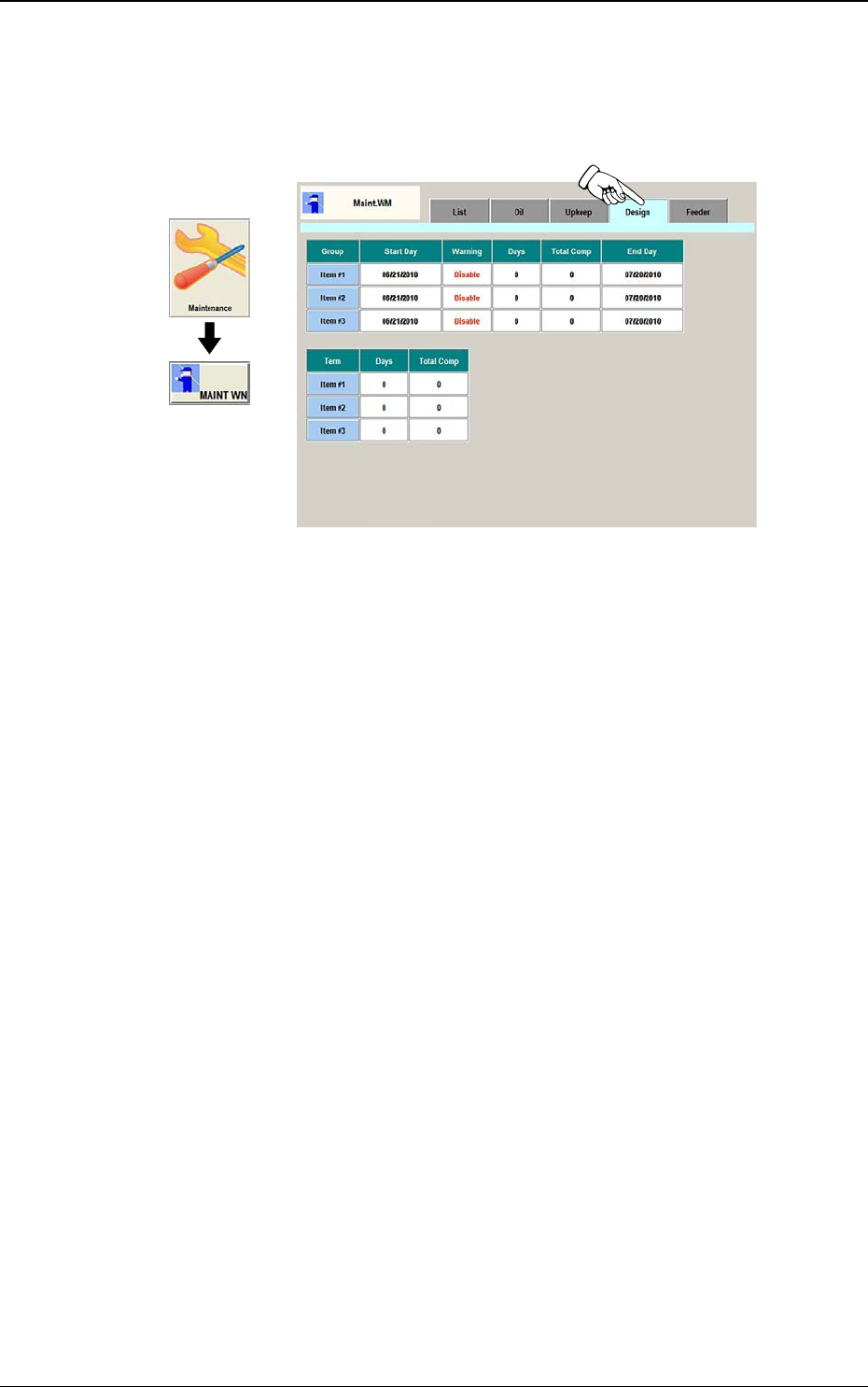

7.4 Design
7.4 Design
Wird im Bildschirm "Maint.WM" der Tab [Design] gedrückt, erscheint die
folgende Registerkarte.
Grafischer
Ablauf
F3A89
In dieser Registerkarte kann sich der Bediener die Einstellung und den aktuellen
Status für zusätzlich zu wartende Einheiten (Maintenance 1, Maintenance 2 or
Maintenance 3) für weitere Wartungsmeldungen anzeigen lassen.
DEUKYX
1-111193-3100

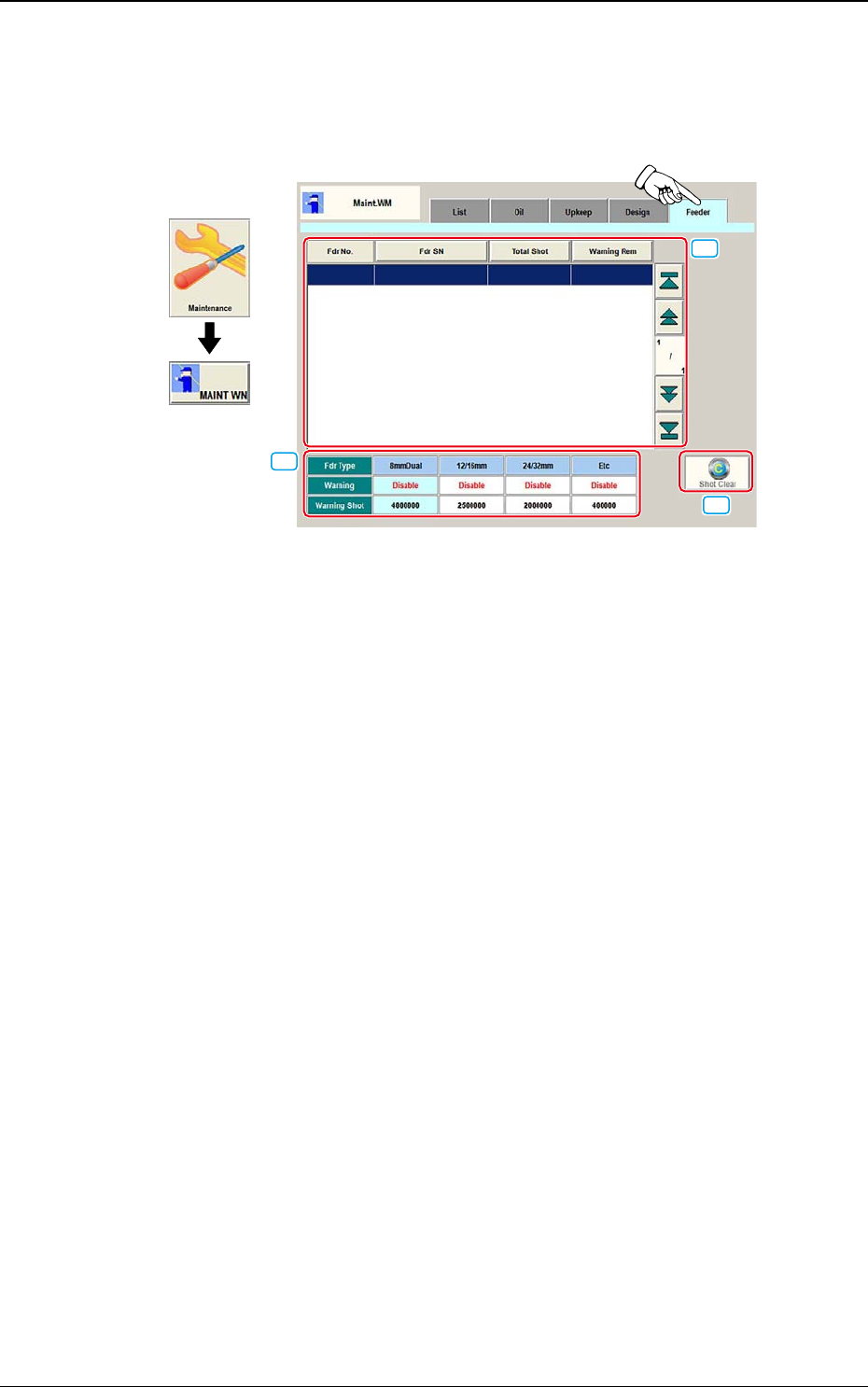

7.5 Feeder
7.5 Feeder
Wird im Bildschirm "Maint.WM" der Tab [Feeder] gedrückt, erscheint die
folgende Registerkarte.
Grafischer
Ablauf
[1]
[2]
[3]
F3A90
[1] Anzeigebereich Aktueller Status
Fdr No.
Hier wird die Feeder-Nummer angezeigt.
Fdr SN
Hier wird die Feeder-Seriennummer angezeigt.
Total Shot
Hier wird die aktuelle Anzahl an Aufnahmen angezeigt.
Warning Rem
Hiert wird die Anzahl der verbleibenden Aufnahmen bis zur Meldung
angezeigt, die mit der NT-100-Systemsoftware eingestellt wurde.
[2] Anzeigebereich Einstellungen
Die in der Systemsoftware NT-100 eingerichteten Vorgaben werden
angezeigt.
[3] [Shot Clear]-Taste
Mit dieser Taste wird die aktuelle Aufnahmeanzahl gelöscht.
Drücken Sie diese Taste, nachdem Sie die Wartungsarbeiten durchgeführt
haben.
