DEUKYX
2-5193-3100
2.1 Device Offset
2.1.1 Support pin up/dn

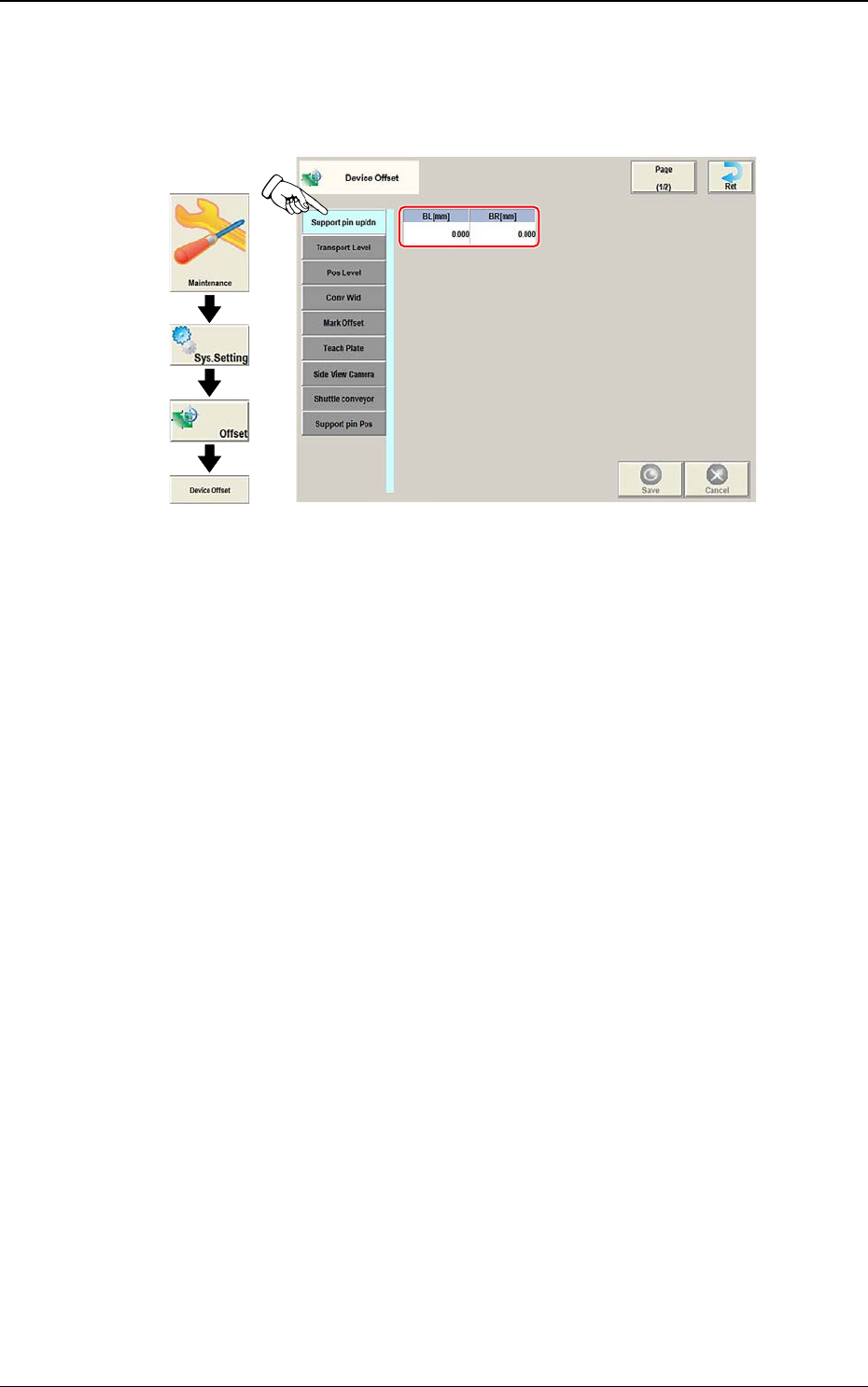

Wird der [Support pin up/dn]-Tab im Bildschirm "Device Offset" gedrückt, öffnet
sich der folgende Bildschirm.
Grafischer
Ablauf
F3B4
BL [mm] / BR [mm]
Dies sind die Offsetdaten für die Nullposition der Abstützstiftachse, die sich bei
der LP-Positionierung hebt oder senkt.
Ein Plus-Wert (+) verringert den Hub während der LP-Positionierung.
DEUKYX
2-6193-3100
2.1 Device Offset
2.1.2 Transport Level
Wird der [Transport Level]-Tab im Bildschirm "Device Offset" gedrückt, öffnet
sich der folgende Bildschirm.
Grafischer
Ablauf
F3B5
BL1 [mm] / BL2 [mm] / BR1 [mm] / BR2 [mm]
Mit diesen Parametern kann die Positionsabweichung des LP-Transports im
Verhältnis zu der Hub-/Absenkbewegung der Abstützstifte korrigiert werden.
DEUKYX
2-7193-3100
2.1 Device Offset
2.1.3 Pos Level
Wird der [Pos Level]-Tab im Bildschirm "Device Offset" gedrückt, öffnet sich der
folgende Bildschirm.
Grafischer
Ablauf
F3B6
BL [mm] / BR [mm]
Mit diesen Parametern kann die Abweichung der LP-Positionshöhe im Verhältnis
zu der Hub-/Absenkbewegung der Abstützstifte korrigiert werden.
