DEUKYX
2-51193-3100
2.6 Nozzle

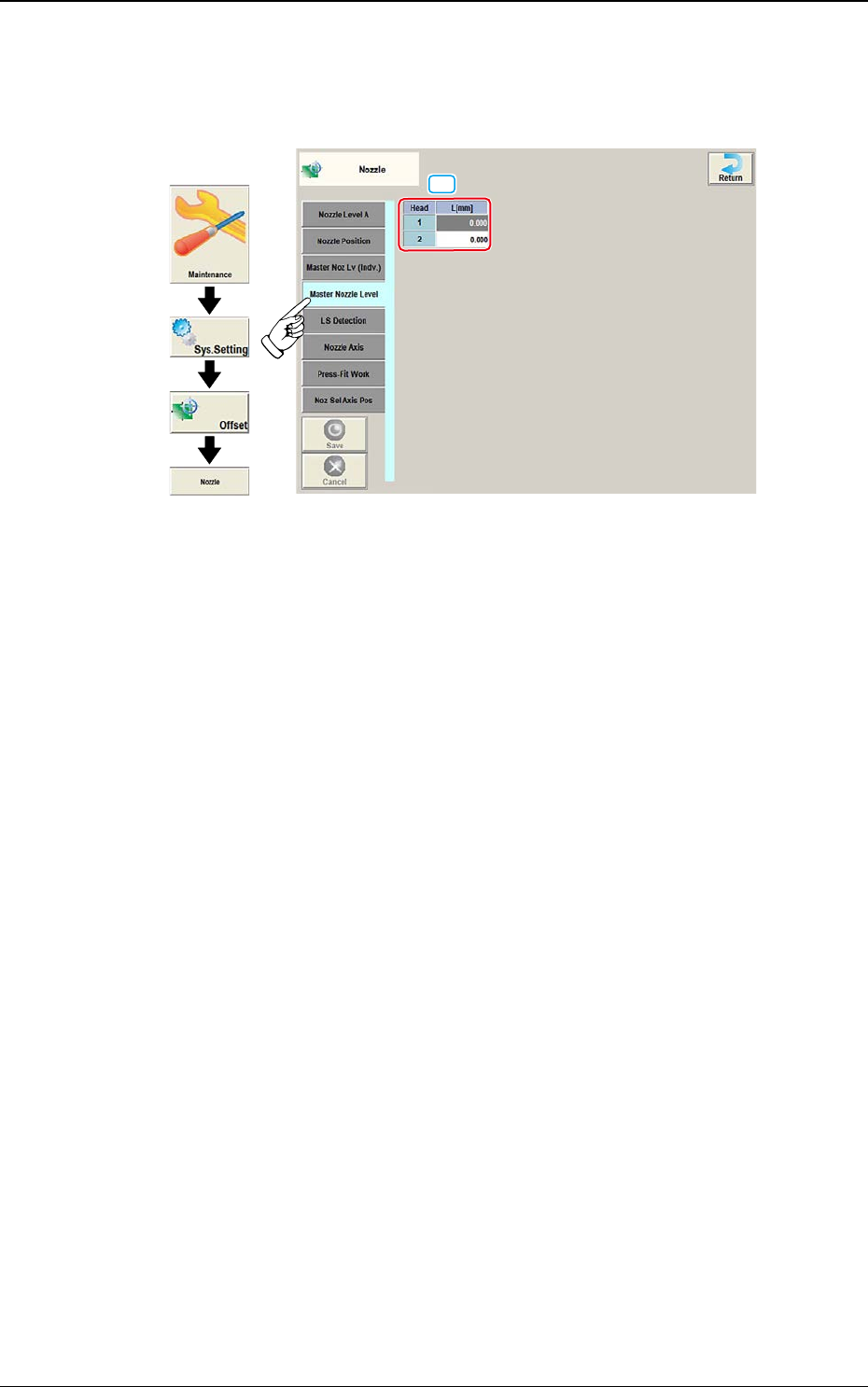

2.6.4 Master Nozzle Level
Wird der [Master Nozzle Level]-Tab im Bildschirm "Nozzle" gedrückt, öffnet
sich der folgende Bildschirm.
Grafischer
Ablauf
[1]
F3B51
[1] Head 1 / Head 2
L [mm]
Jeder Parameter steht für die Referenzposition (Wert über
Seitenansichtkamera gemessen) der untere Master-Aufnehmerebene.
Speichern Sie die Werte der unteren Ebene des Master-Aufnehmers, die von
der Seitenansichtkamera gelesen wurden, und verwendet werden, wenn die
Kopf-Auf / Ab-Offset ermittelt wird, während sich die U / D-Achsen des
Aufnehmers in der Nullposition bendet.
DEUKYX
2-52193-3100
2.6 Nozzle

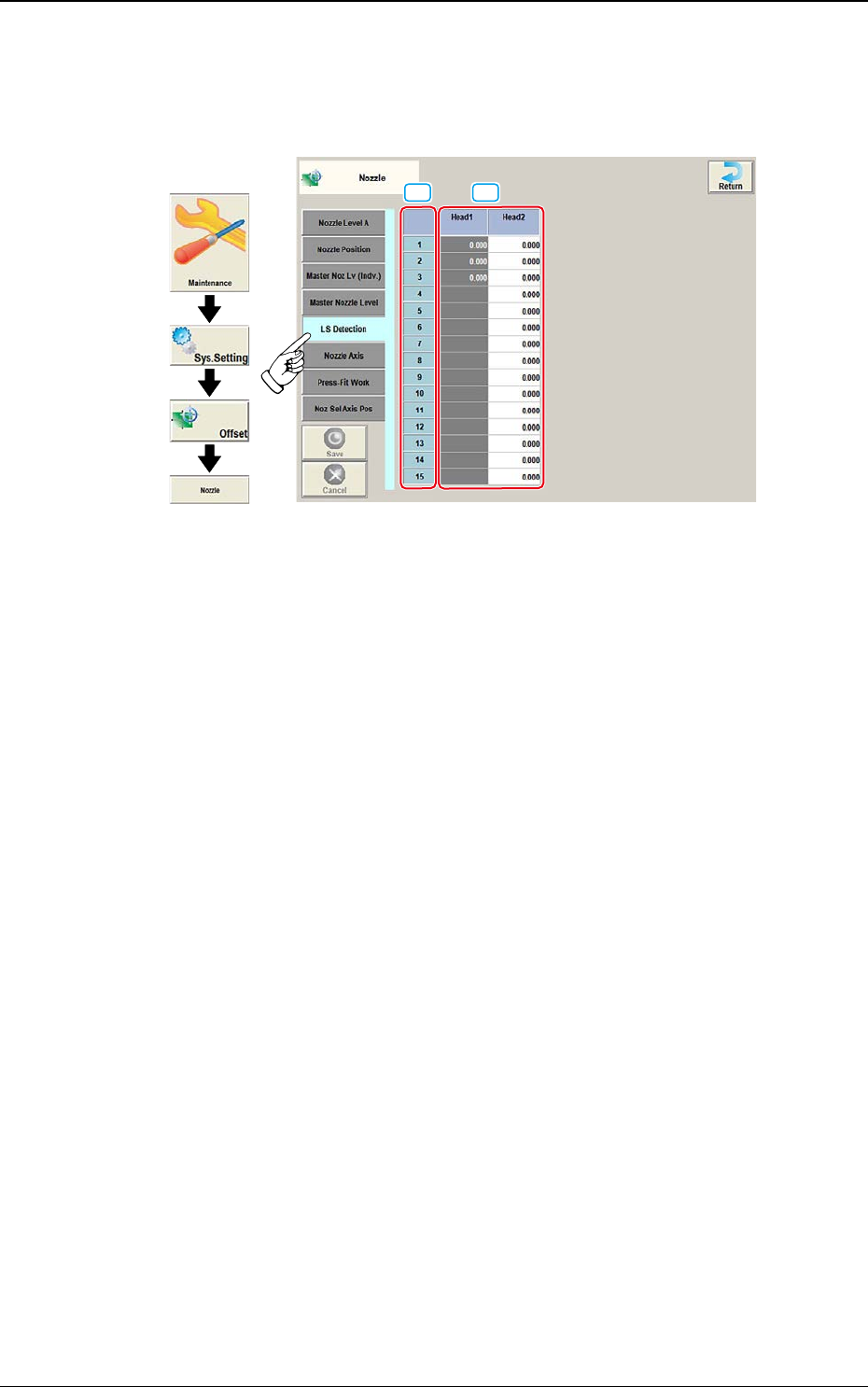

2.6.5 LS Detection
Wird der [LS Detection]-Tab im Bildschirm "Nozzle" gedrückt, öffnet sich der
folgende Bildschirm.
Grafischer
Ablauf
[2][1]
F3B52
[1] Nozzle
In diesem Bereich werden die Aufnehmernummern angezeigt.
[2] Head 1 / Head 2
Diese Parameter sind für Dummy-LPs und werden derzeit nicht verwendet.
DEUKYX
2-53193-3100
2.6 Nozzle

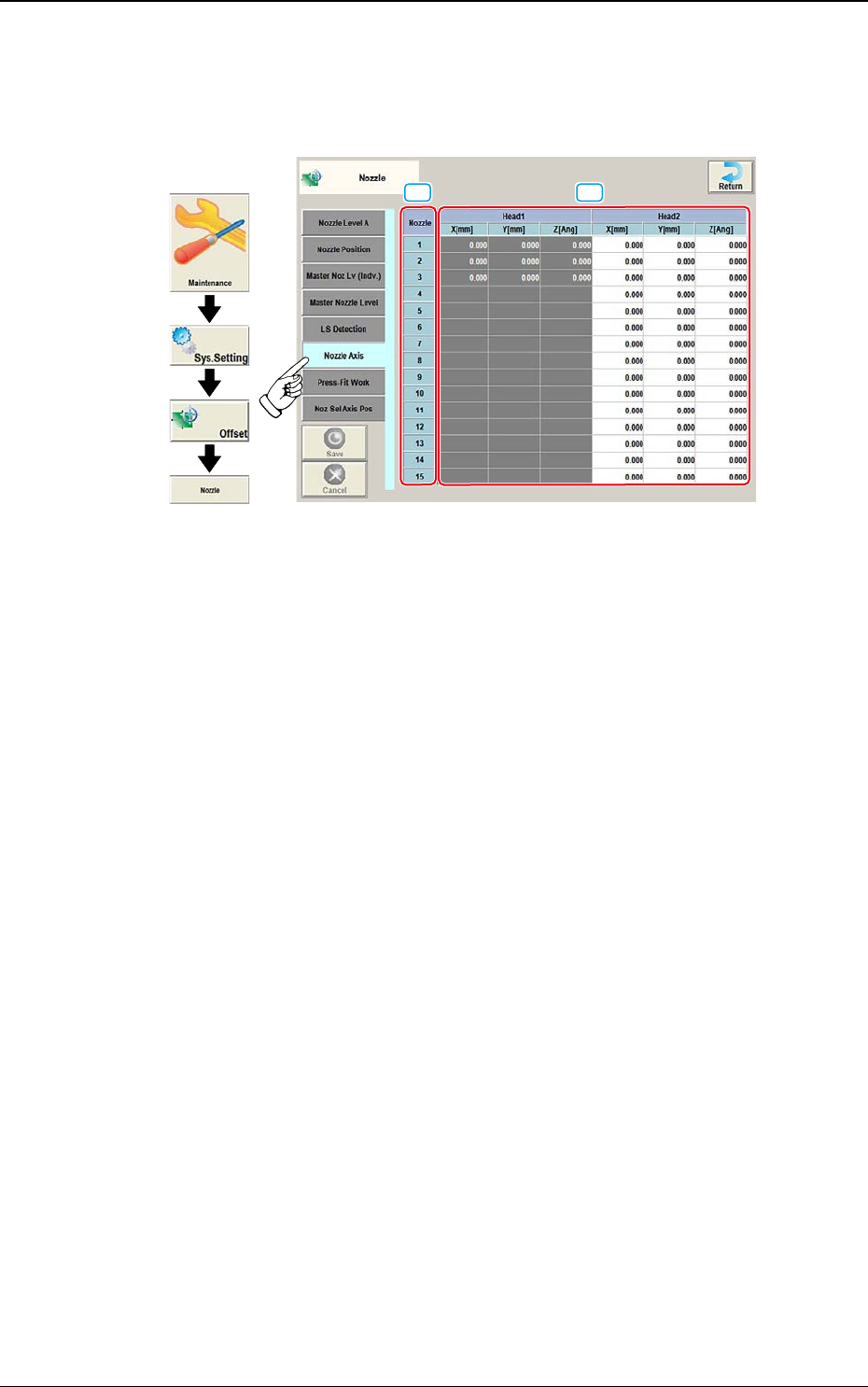

2.6.6 Nozzle Axis
Wird der [Nozzle Axis]-Tab im Bildschirm "Nozzle" gedrückt, öffnet sich der
folgende Bildschirm.
Grafischer
Ablauf
[2][1]
F3B53
[1] Nozzle
In diesem Bereich werden die Aufnehmernummern angezeigt.
[2] Head 1 / Head 2
X (Horizontal) und Y (Vertikal) [mm], Z [Ang]
Die Offsetdaten für den Aufnehmeraustausch werden angezeigt.
Die Parameter stehen für die Offsets der untersten Aufnehmerebenen von
Spezialaufnehmern in den Köpfen.
Die unterste Ebene aller Aufnehmer wird mit der Bauteilerkennungskamera
gemessen und die Differenz zwischen der aktuellen und der gemessenen
Ebene wird kompensiert.
