DEUKYX 2-13 193-3100 2.1 Device Offset 2.1.9 Support pin pos Wird der [Support pin Pos]-Tab im Bildschirm "Device Offset" gedrückt, öffnet sich der folgende Bildschirm. Grafischer Ablauf F3B14 L / R X [mm], Y […
DEUKYX
2-12193-3100
2.1 Device Offset

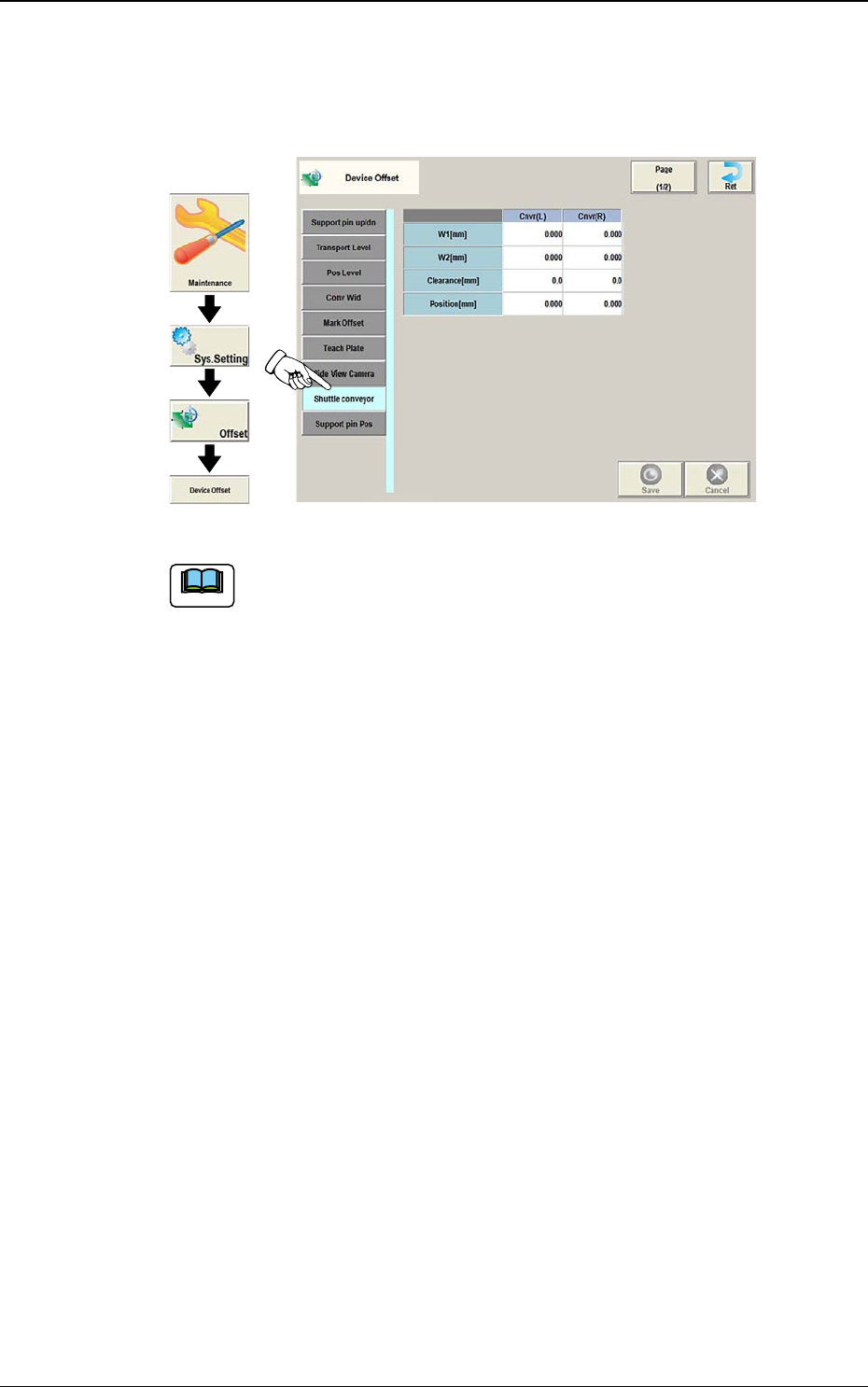

2.1.8 Shuttle conveyor
Wird der [Shuttle conveyor]-Tab im Bildschirm "Device Offset" gedrückt, öffnet
sich der folgende Bildschirm.
Grafischer
Ablauf
F3B13
Hinweis
Diese Einstellung wird als Option verwendet.
DEUKYX
2-13193-3100
2.1 Device Offset

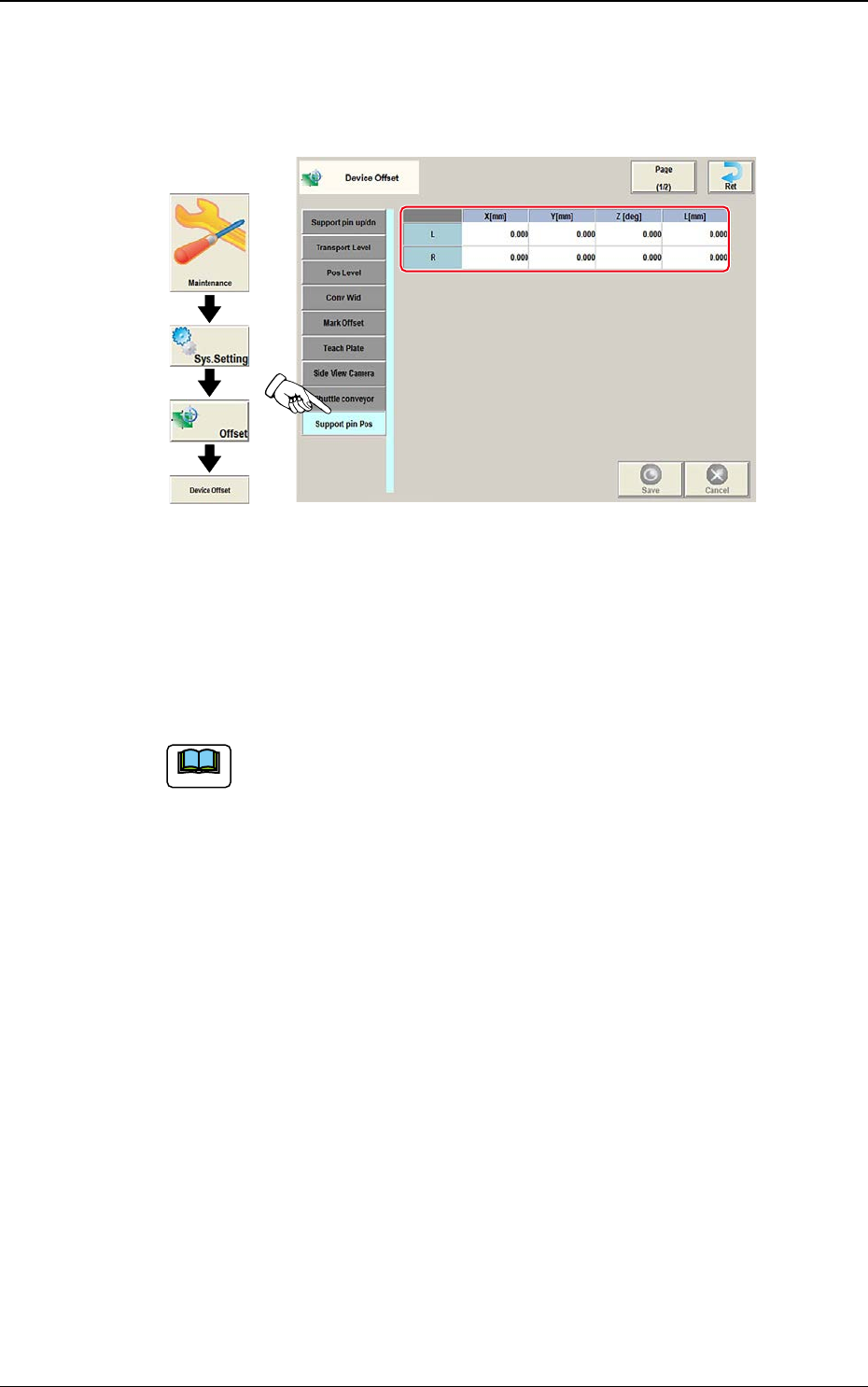

2.1.9 Support pin pos
Wird der [Support pin Pos]-Tab im Bildschirm "Device Offset" gedrückt, öffnet
sich der folgende Bildschirm.
Grafischer
Ablauf
F3B14
L / R
X [mm], Y [mm], Z [deg], L [mm]
Diese Offset-Parameter müssen korrigiert werden, wenn die Abstützstiftdaten
konvertiert werden. Diese Versatzparameter werden automatisch im Teaching-
Vorgang der Abstützstifte berechnet.
Hinweis
Wird dieses Teaching durchgeführt, müssen die speziellen Teaching-Stifte
verwendet werden.
DEUKYX
2-14193-3100
2.1 Device Offset
2.1.10 Mark-Pick-up
Hinweis
Wenn ein Multifunktionskopf gewählt wurde, wird dieser Bildschirm nicht
angezeigt.
Wird der [Mark-Pick-up]-Tab im Bildschirm "Device Offset" gedrückt, öffnet
sich der folgende Bildschirm.
Grafischer
Ablauf
[1] [2]
F3B15
[1] XY Dclr [Pick-up]
0 [%] bis 45 [%]
In diesem Feld werden die Werte für die Geschwindigkeitsreduzierung
angezeigt.
[2] Head 1 / 2
X [mm] / Y [mm]
Basierend auf der Rate der Geschwindukeitsreduzierung wird die
Abweichung des Kopfes in X/Y korrigiert, wenn er von der Referenzmarke
in die Aufnahmeposition fährt.
