DEUKYX
1-84193-3100
6.2 MOTOR
(5) Monitor
Wird im Bildschirm "Sys Info" der Tab [Monitor] gedrückt, erscheint
der "Monitor"-Bildschirm.
F3A62
(6) Parameter
Wird im Bildschirm "Sys Info" der Tab [Parameter] gedrückt, erscheint
der "Parameter"-Bildschirm.
F3A63
DEUKYX
1-85193-3100
6.2 MOTOR
6.2.3 DI stop
Drücken Sie [DI stop] im Bildschirm "MOTOR" wird der folgende Bildschirm
angezeigt.
Grafischer
Ablauf
[1]
[2]
F3A64
[1] Taste Anzeige wechseln
Der "DI stop"-Bildschirm verfügt über die folgenden Funktionen. Beim
Drücken einer Taste erscheint der entsprechende Bildschirm.
Schaltäche Beschreibung
State monitor
Hier wird der Status des DI stop - Signals angezeigt.
Parameter
Hier wird der Status des Lesens des DI stop - Zeichens angezeigt.
DEUKYX
1-86193-3100
6.2 MOTOR
[2] Statusanzeigen
Hier wird der Status der einzelnen Bereiche angezeigt.

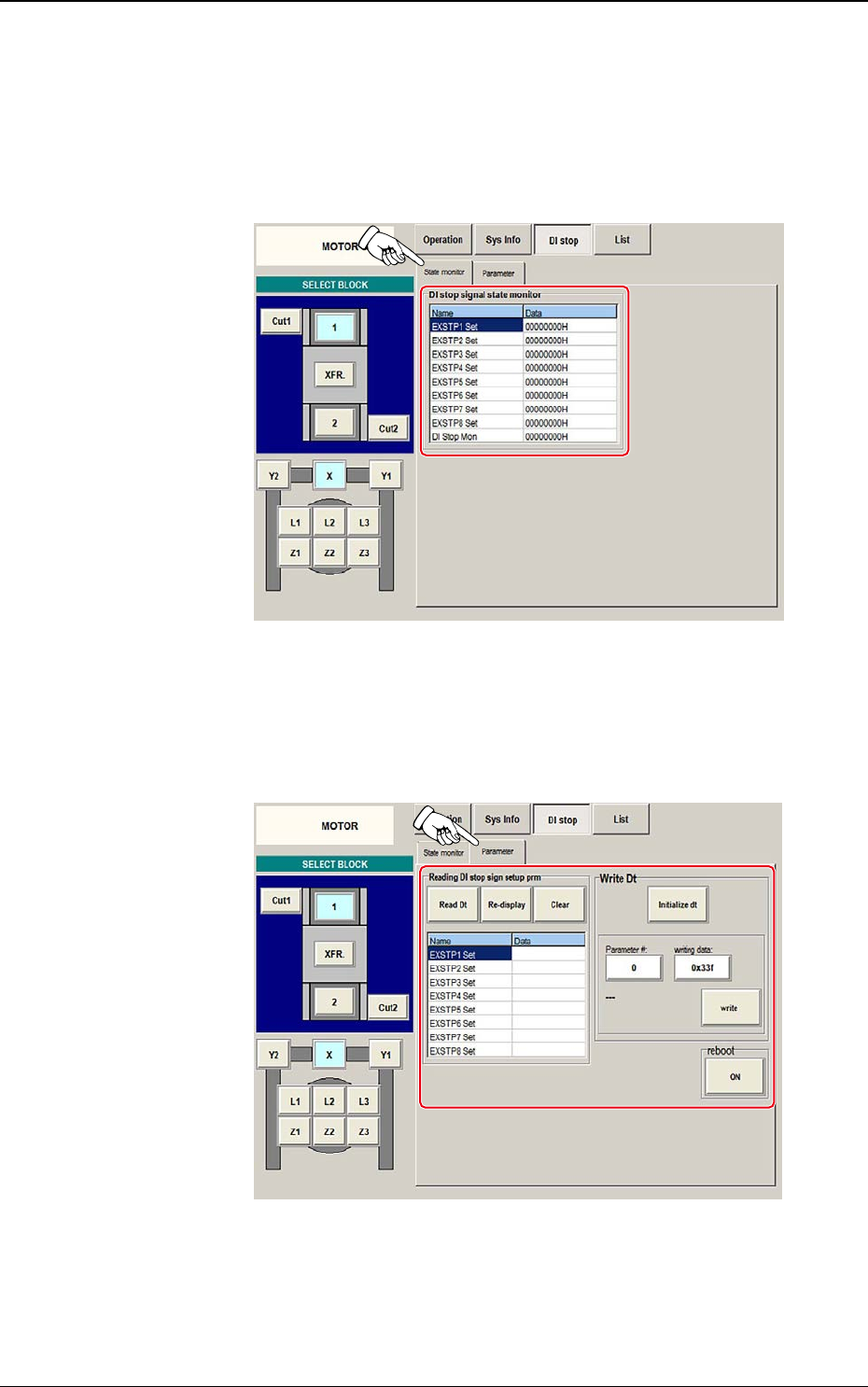

(1) State monitor
Wird im Bildschirm "DI stop" der Tab [State monitor] gedrückt,
erscheint der "State monitor"-Bildschirm.
F3A65
(2) Parameter
Wird im Bildschirm "DI stop" der Tab [Parameter] gedrückt, erscheint
der "Parameter"-Bildschirm.
F3A66
